15. Höhe der oberen Abdeckung: Die Muttern an den
Schrauben (A) lösen. Die Mittelstütze auf die gewünschte
Einstellung (1 bis 4,5) schieben und dann die Muttern
anziehen.
• Die Punkte an der Stütze ausrichten, um die halbe
Schrittweite einzustellen. Beispiel (B) beträgt 2,5.
• Die Zahl an der Stütze ausrichten, um die volle
Schrittweite einzustellen. Beispiel (C) beträgt 2.
16. Höhe der seitlichen Abdeckung: Die Muttern an den
Schrauben (A) lösen. Die Abdeckungen schieben, bis sich
die Kerbe (B) in der gewünschten Einstellung (A bis E)
befindet, und dann die Muttern anziehen.
262415
BETRIEB
A A

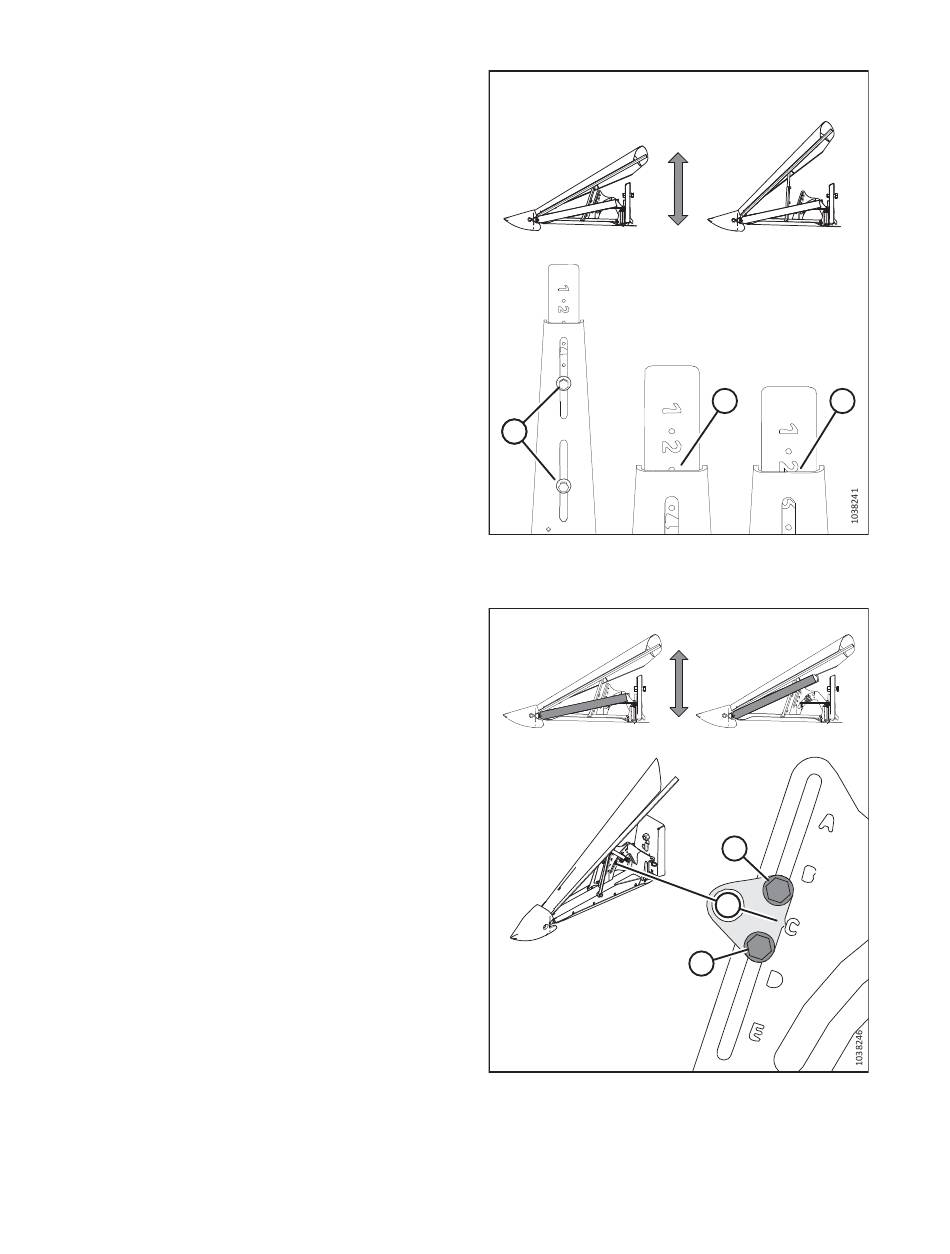

Abbildung 3.239: Höhenverstellung der oberen
Abdeckung
Abbildung 3.240: Höhenverstellung der seitlichen
Abdeckung
208
B
C
A
B
B
A
