3. Die Innenseite der rechten Haspel an Nylonschlaufen (A)
aufhängen, die an einem Frontlader (oder einer
gleichwertigen Hebevorrichtung) befestigt sind.
WICHTIG:
Die Haspel möglichst nahe an der Endscheibe aufhängen,
damit die Haspelwelle nicht beschädigt wird.
4. Die vier Schrauben (A) entfernen, mit denen das Haspelrohr
am Kreuzgelenkflansch (B) befestigt ist. Dann die Haspel
seitlich wegdrücken.
5. Die sechs Schrauben (A) entfernen, durch die der
Kreuzgelenkflansch (B) mit dem angetriebenen
Kettenrad (C) verbunden ist.
6. Das Kreuzgelenk herausnehmen.
BEACHTEN:
Die rechte Haspel muss möglicherweise seitlich
weggedrückt werden, damit sich das Kreuzgelenk vom
Haspelrohr löst.
262415
WARTUNG UND SERVICE

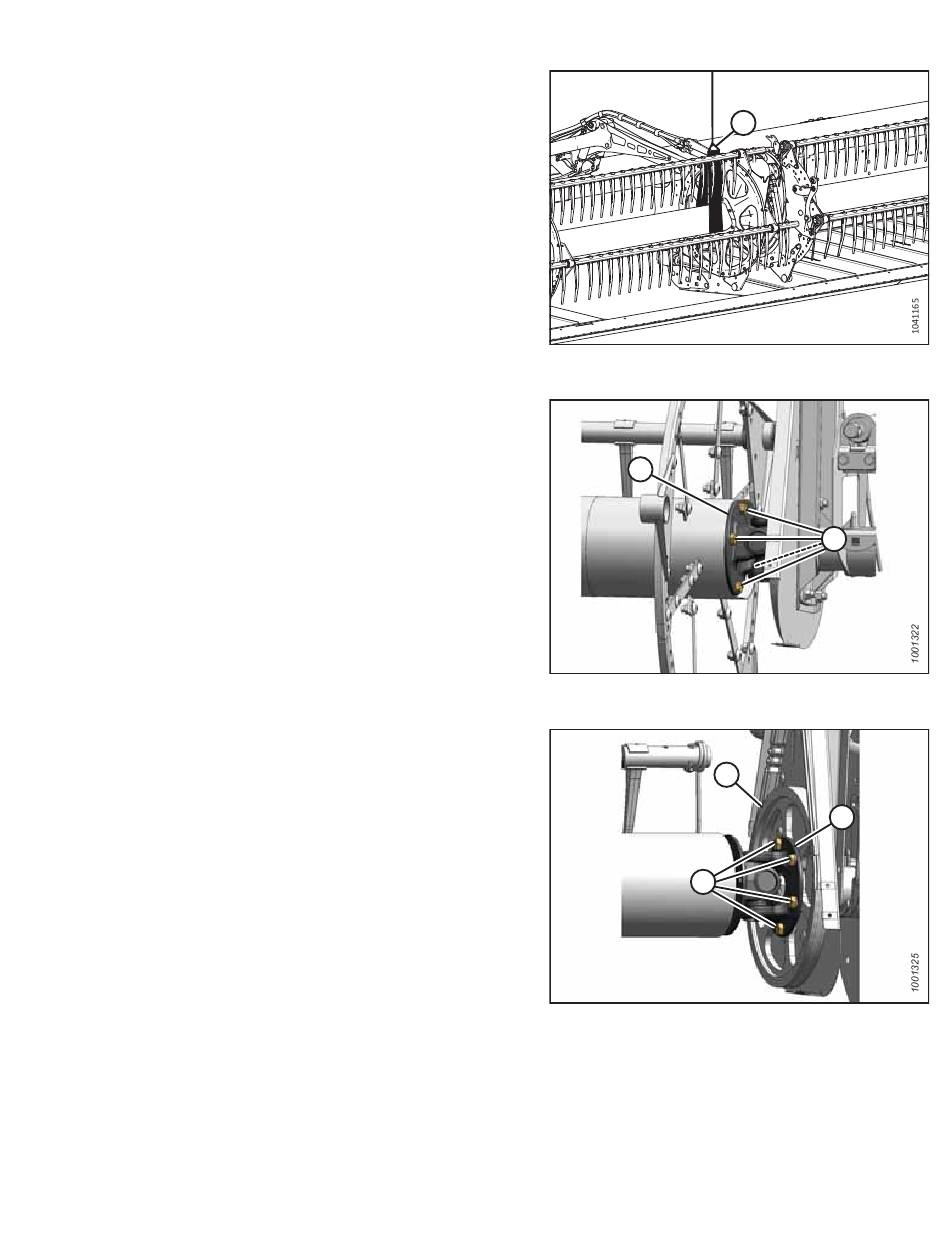

Abbildung 4.350: Aufgehängte Haspel
Abbildung 4.351: Kreuzgelenk
Abbildung 4.352: Kreuzgelenk
487
A
B
C
A
A
B
