3. Nur dreiteilige Haspel: Vergewissern, dass die
Beilagscheibe (A) zwischen dem Haspelrohr und dem
Kreuzgelenk liegt. Die Löcher in der Beilagscheibe auf die
Löcher im Haspelrohr ausrichten.
4. Das Haspelrohr am Haspelantrieb ansetzen und den
Wellenstumpf in das Kreuzgelenk-Führungsloch einsetzen.
5. Die Haspel drehen, bis die Löcher am seitlichen Ende des
Haspelrohrs und der Kreuzgelenkflansch (B) miteinander
ausgerichtet sind.
6. Die vier ½-Zoll-Schrauben (A) mit mittelstarkem
Schraubensicherungsmittel (Loctite
einschmieren. Die Schrauben in den Flansch einsetzen.
7. Die zehn Schrauben auf 110 Nm (81 lbf•ft) anziehen.
262415
WARTUNG UND SERVICE
®
243 oder gleichwertig)
489

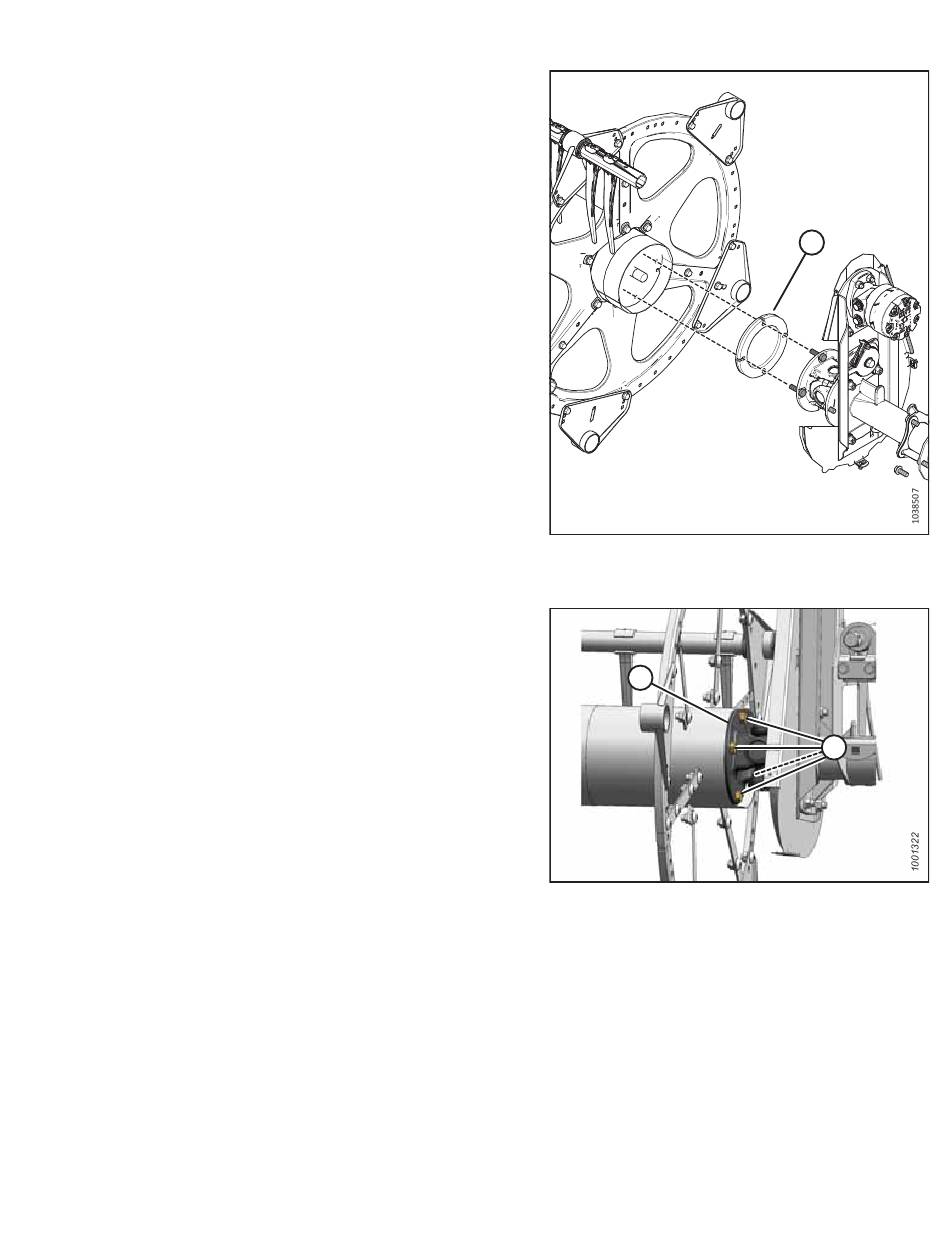

Abbildung 4.355: Beilagscheibe – nur dreiteilige
Haspel
B
Abbildung 4.356: Kreuzgelenk
A
A
