12. Die Kette in der Mitte (A) prüfen. Sie sollte sich um 4 mm
(0,16 Zoll) durchdrücken lassen. Wenn eine Einstellung
erforderlich ist, siehe
Antriebskette, Seite
345.
13. Die untere Abdeckungshälfte (F) ansetzen und mit Schraube
und Unterlegscheibe (H) sichern.
14. Die Schraube (E) montieren.
15. Die untere Abdeckung mit Klemme/Anzeiger (D) und
Schrauben (C) an der oberen Abdeckungshälfte befestigen.
16. Den Inspektionsdeckel (B) anbringen und mit vier
Schrauben (A) sichern. Die Schrauben (A) mit 3,5 Nm
(30 lbf in) anziehen.
4.7.3 Ausbauen der Einzugstrommel-Antriebskette
Der Kettenspanner kann eine Kettendehnung mit einer Länge von maximal 1 Teilung ausgleichen. Eine neue Kette
einbauen, wenn sie abgenutzt ist oder über die Grenzen des Kettenspanners hinaus gedehnt ist.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
262415
WARTUNG UND SERVICE
4.7.5 Spannen der Einzugsschnecke-
A

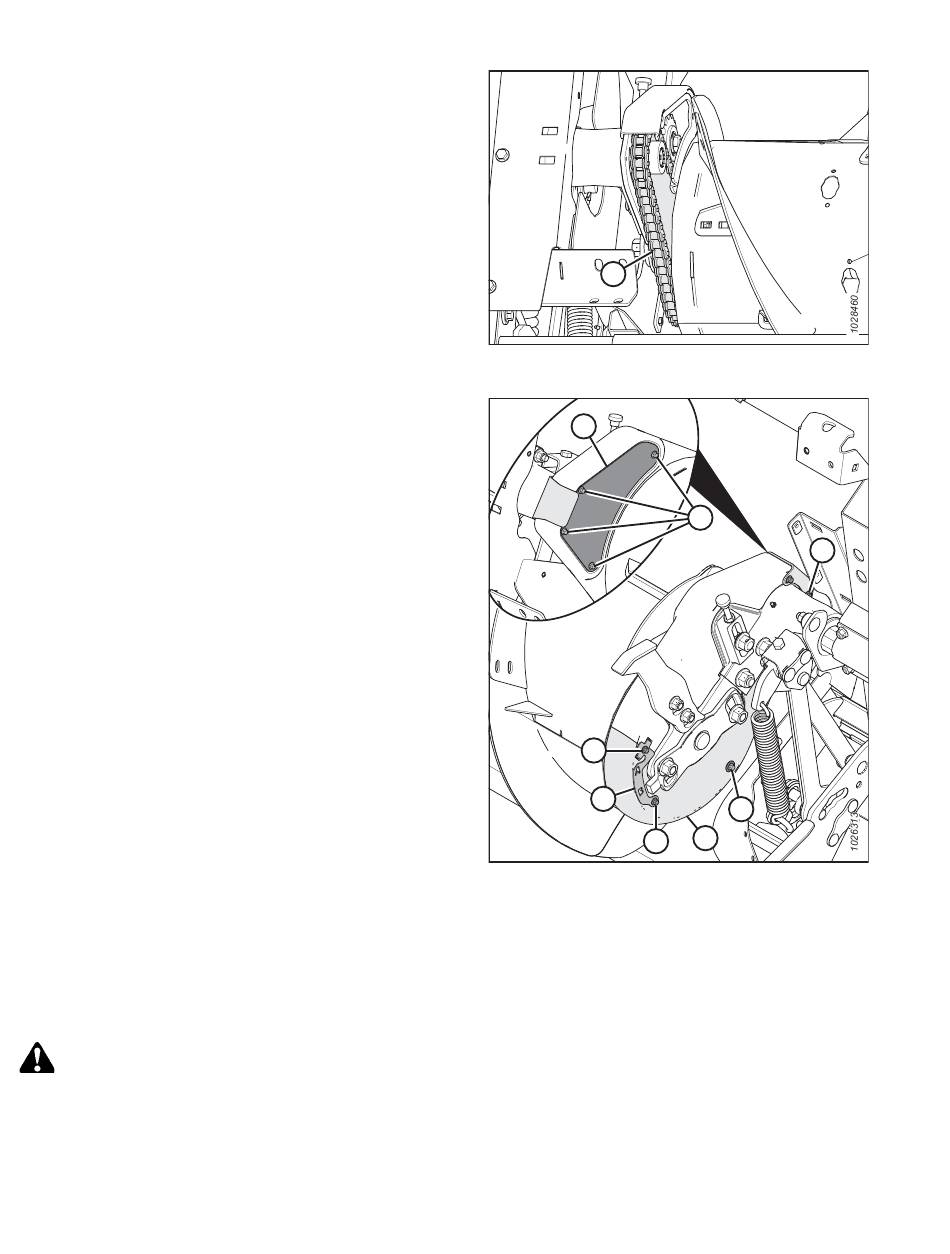

Abbildung 4.75: Einzugsschneckenkette – Rückansicht
B
C
D
Abbildung 4.76: Einzugstrommelgetriebe –
Rückansicht
338
A
E
H
F
C
