7. Das andere Seitenblech (A) anheben, um die
Verriegelungslasche aus dem Seitenblech (B) zu lösen.
8. Das Ende des Haspel-Seitenblechs (B) vom Seitenblech (C)
wegheben und Seitenblech (B) nach unten schwenken.
9. Die M10-Schraube (A), die Mutter (B) und der Seitenfinger-
Halteteller (C), die die Buchse und den Seitenfinger sichern,
vom Fingerträger entfernen.
10. Die Seitenblechbuchse (D) entfernen.
11. Das beschädigte Haspel-Seitenblech (E) entfernen und
entsorgen.
12. Das neue Haspel-Seitenblech (A) wie gezeigt positionieren.
Die Seitenblechlasche in das benachbarte Seitenblech (B)
einsetzen.
13. Das andere Ende des neuen Seitenblechs (A) auf dem
Fingerträger positionieren. Das Seitenblech mit der
Buchse (C) sichern.
262415
WARTUNG UND SERVICE
C

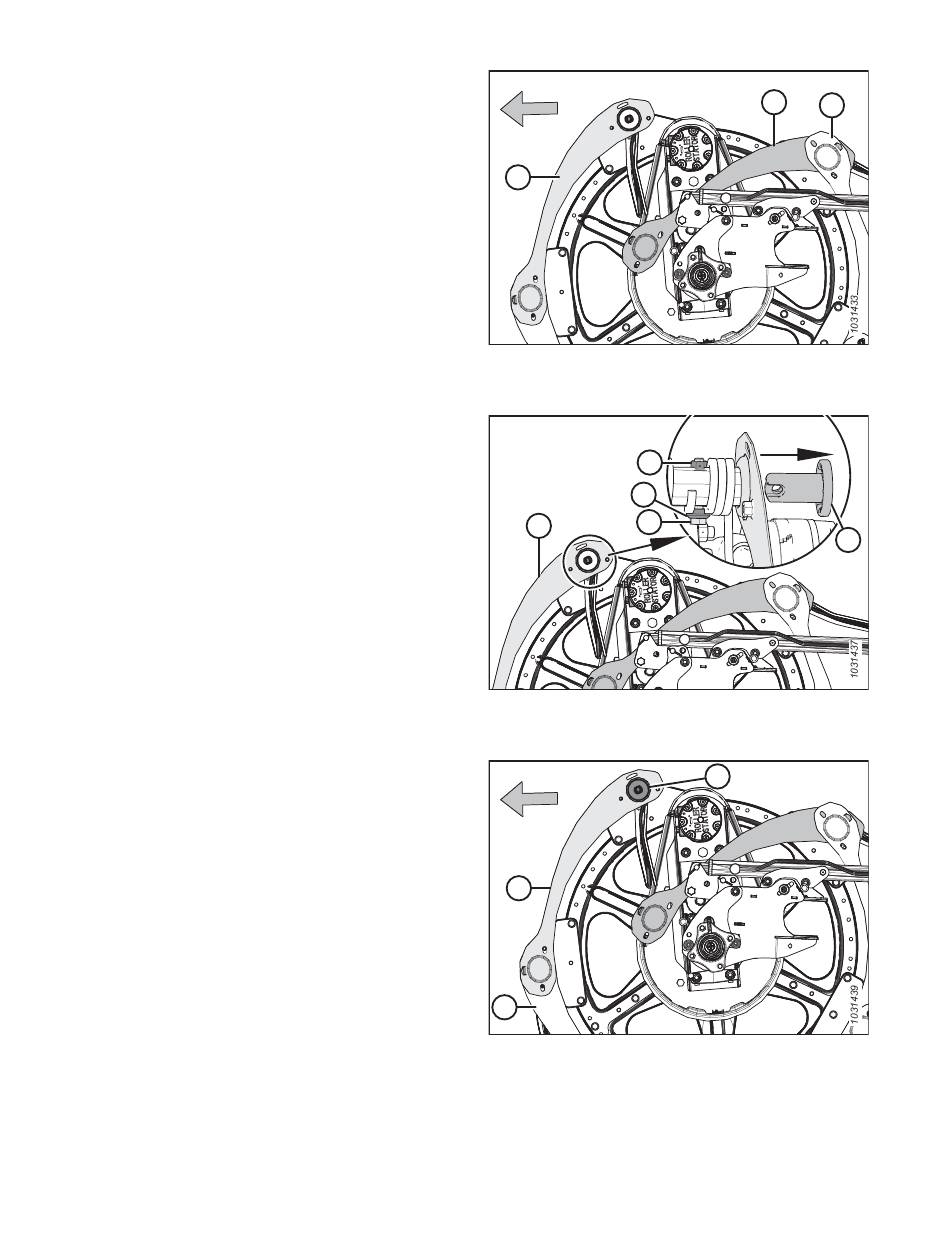

Abbildung 4.331: Haspel-Seitenbleche – Innenseite
ohne Kurvenbahn
E
Abbildung 4.332: Haspel-Seitenbleche – Innenseite
ohne Kurvenbahn
A
B
Abbildung 4.333: Haspel-Seitenbleche – Innenseite
ohne Kurvenbahn
478
B
B
C
A
C
Revision A
A
D
