4. Den Neigungszylinder (A) so vor- oder zurückfahren, dass
der Zeiger (B) auf D steht.
5. Schneidwerke mit eingebauten Transport- oder
Tasträdern: Die Räder so bewegen, dass sie vom
Schneidwerk getragen werden.
• Siehe
Einstellen der EasyMove
Seite 127
bzgl. Tasträdern.
• Siehe
Einstellen der Konturräder per Fußschalter, Seite
128
bzgl. Tasträdern.
6. Den Mähdrescher auf einer ebenen, geraden Fläche
abstellen.
7. Das Schneidwerk nach Bedarf nach oben oder unten
fahren, bis es sich 254–356 mm (10–14 Zoll) über
Bodenniveau befindet.
8. Prüfen, wo auf dem Floatmodul-Tragrahmen (A) die
Wasserwaage angebracht ist. Die Blase muss in der Mitte
stehen. Wenn eine Einstellung erforderlich ist, siehe
Waagerechtstellen des Schneidwerks, Seite
9. Den Motor abstellen und den Zündschlüssel abziehen.
10. Die Abdeckung der Schneidwerksmechanik entfernen. Eine
Anleitung finden Sie im Abschnitt
Abdeckung der Flex-Schneidwerksmechanik, Seite
11. Haltekabel für Seitenflügelabgleich (A) an Haltekabel-
Klemmvorrichtung (B) befestigen.
BEACHTEN:
Einige Teile sind in der Abbildung durchsichtig dargestellt,
um das Haltekabel besser zu zeigen.
12. Die Schneidwerk-Seitenverkleidung links öffnen. Eine
Anleitung finden Sie im Abschnitt
Seitenverkleidungen, Seite
262415
™
Transporteinrichtung,
3.11
257.
Abnehmen der inneren
54.
Öffnen der Schneidwerk-
43.
BETRIEB

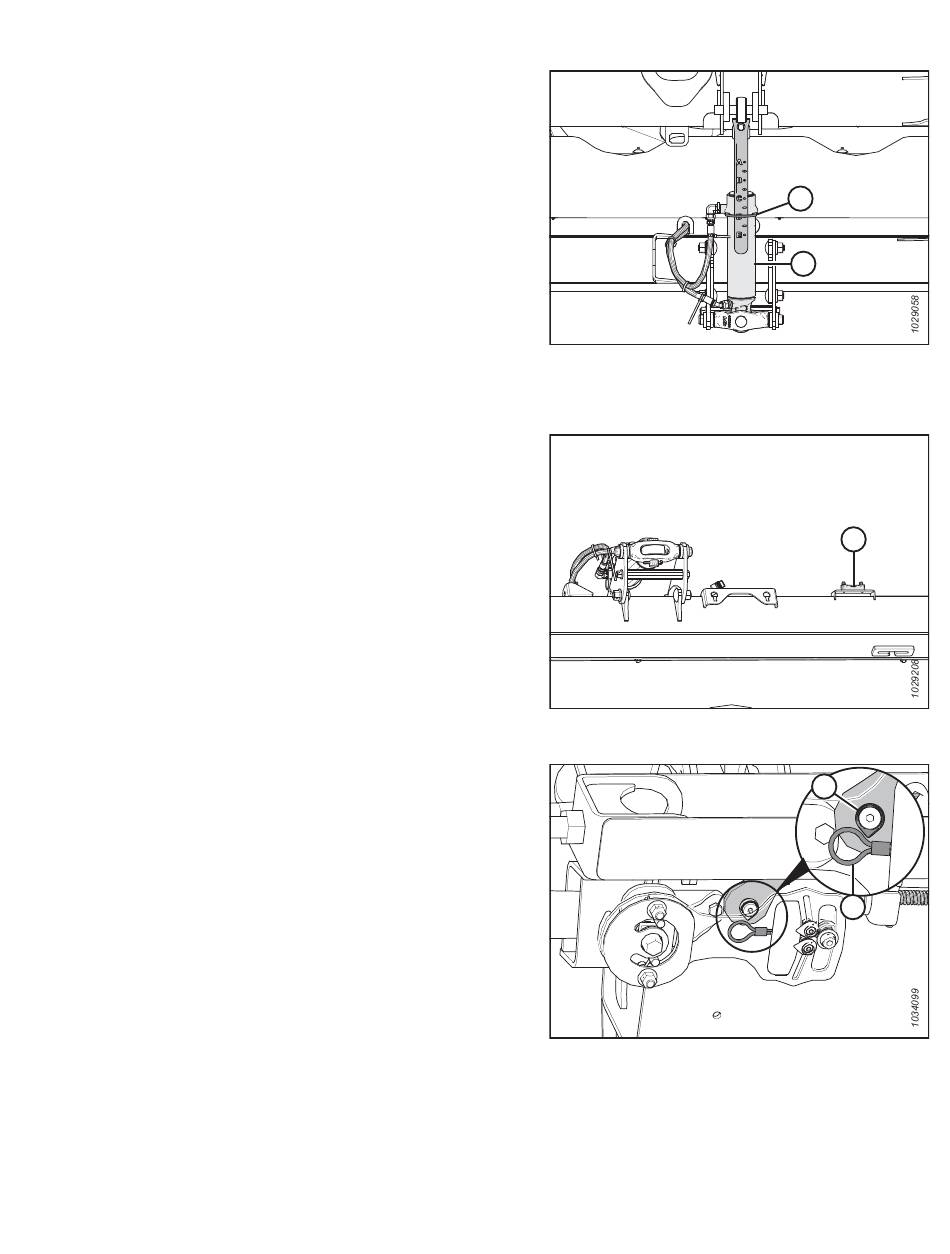

Abbildung 3.166: Neigungszylinder
Abbildung 3.167: Wasserwaage
Abbildung 3.168: Haltekabel für linken
Seitenflügelabgleich
157
B
A
A
B
A
Revision A
