5. Die drei Schrauben (A) entfernen, mit denen die
Abdeckungsauflage (B) der Antriebswelle befestigt ist.
6. Die sechs Schrauben (B) lösen, mit denen die
Kettenspannnabe (A) am Getriebe befestigt ist.
7. Den Zapfen (C) ausfindig machen. Die Nabe (A) mit einem
Schraubenschlüssel im Uhrzeigersinn drehen, um die Kette
zu spannen.
8. Leichten Druck auf den Schraubenschlüssel ausüben und
ablesen, auf welchen Getriebegehäusestrich (D) die
Nabenspitze zeigt.
9. Die Kette ist dann richtig gespannt, wenn die Nabe (A) um
eine Markierung zurückgedreht wird.
10. An der Abdeckung (A) die sechs Schrauben (B) anziehen.
Die Schrauben auf 25 Nm (221 lbf ft) anziehen.
11. Die Abdeckungsauflage (B) der Antriebswelle montieren.
Die Basis mit den drei Schrauben (A) sichern.
12. Die Antriebswelle einbauen. Die Anleitung entnehmen Sie
4.6.2 Einbauen der Antriebswelle, Seite
262415
WARTUNG UND SERVICE

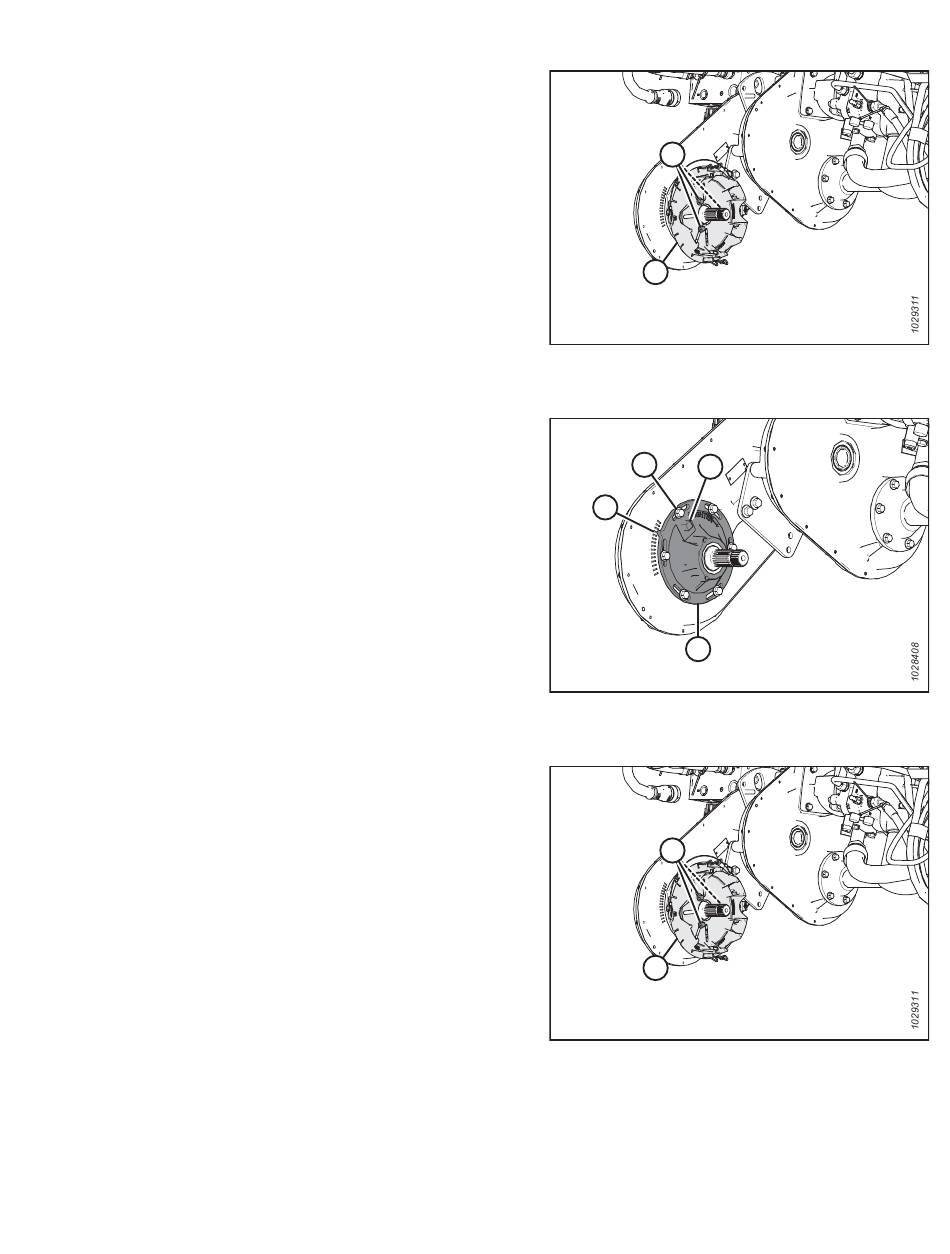

Abbildung 4.65: Zusatzgetriebe mit
Kettenspannerabdeckung
Abbildung 4.66: Zusatzgetriebe mit
Kettenspannerabdeckung
321.
Abbildung 4.67: Zusatzgetriebe mit
Kettenspannerabdeckung
331
A
B
B
C
D
A
A
B
Revision A
