7. Die Klammer an der Oberseite des Fingers wie abgebildet
nach hinten Richtung Fingerträger drücken und den Finger
vom Trägerrohrentfernen.
Einbauen der Kunststoffhaspelfinger
Nachdem der alte Kunststoffhaspelfinger entfernt wurde, kann der neue angebaut werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
WARNUNG
Vor Arbeiten unter angehobener Haspel: Um Personenschaden durch Absinken der hochgefahrenen Haspel zu
vermeiden, immer die Sicherheitsstützen der Haspel in Stützstellung bringen.
BEACHTEN:
Bei dieser Anleitung wird davon ausgegangen, dass bereits ein Haspelfinger ausgebaut wurde. Wie Sie vorgehen, um
Haspelfinger auszubauen, lesen Sie im Abschnitt
1. Den neuen Finger an der Rückseite des Fingerträgers
ansetzen. Den Steckzapfen unten am Finger in das Loch
unten im Fingerträger stecken.
2. Den oberen Flansch wie abgebildet anheben und den
Finger drehen, bis der Steckzapfen oben am Finger in das
obere Loch im Fingerträger einrastet.
262415
WARTUNG UND SERVICE

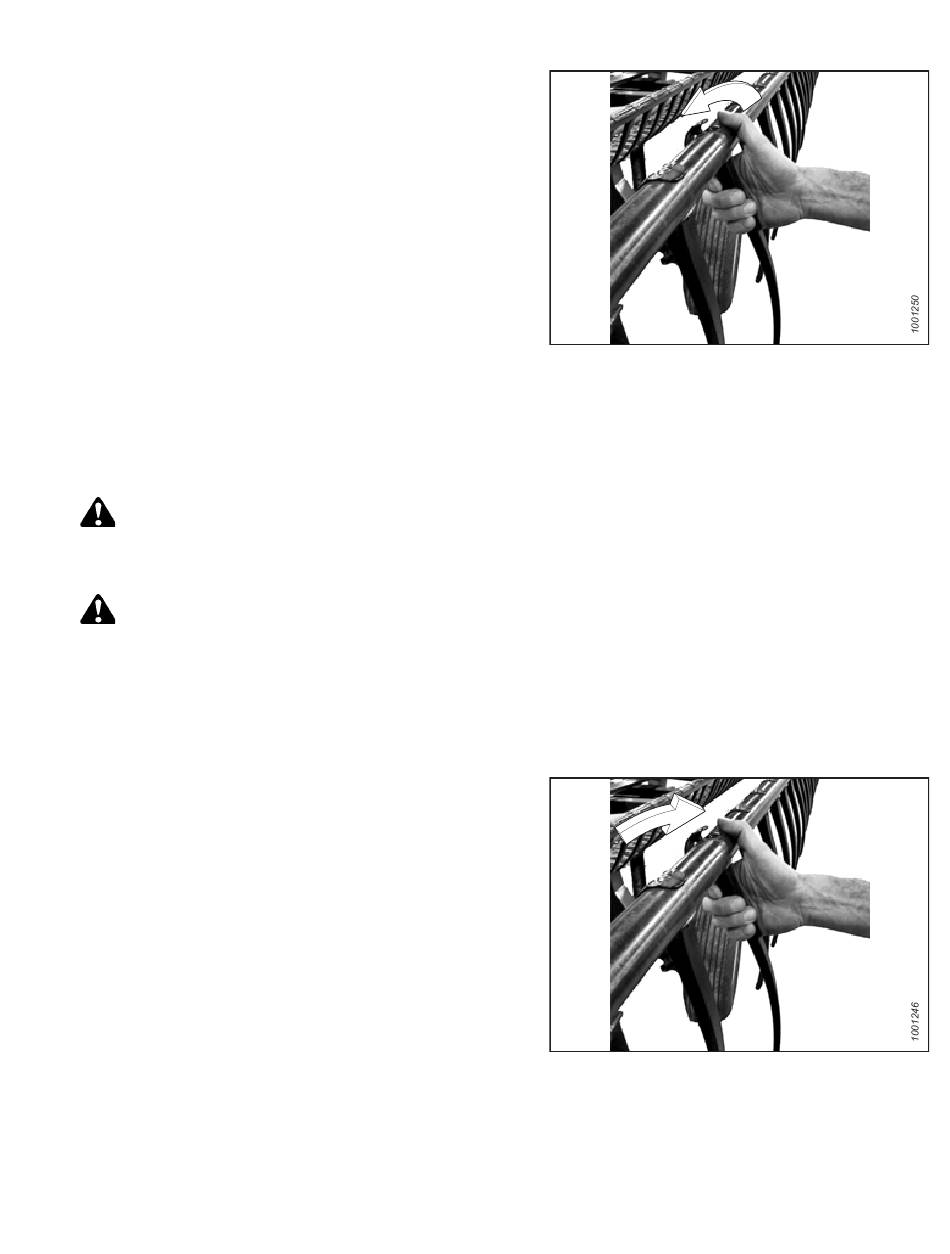

Abbildung 4.298: Ausbauen eines
Kunststoffhaspelfingers
Ausbauen der Kunststoffhaspelfinger, Seite
Abbildung 4.299: Einbauen eines
Kunststoffhaspelfingers
463
462.
Revision A
