10. Das Ende des bestehenden Haspel-Seitenblechs (A) etwas
aus der Aufnahme (B) wegheben.
11. Das neue Haspel-Seitenblech (C) hinter dem bestehenden
Haspel-Seitenblech (A) an der Aufnahme (B) ansetzen.
12. Die andere Seite des neuen Haspel-Seitenblechs (C) über
dem bestehenden Haspel-Seitenblech (E) an der anderen
Aufnahme (D) ansetzen.
13. Die drei Schrauben (F) wieder montieren.
14. Die zwei Schrauben (G), die Kurvenbahnabdeckung und die
Schraubenmuttern (in Schritt
dem neuen Haspel-Seitenblech montieren.
15. Alle angebrachten Befestigungsteile anziehen.
Ersetzen von Haspel-Seitenblechen an der Innenseite ohne Kurvenbahn
Wenn das Haspel-Seitenblech beschädigt ist, muss es ersetzt werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Den Motor starten.
2. Die Haspel vollständig absenken.
3. Das Schneidwerk vollständig absenken.
4. Den Motor abstellen und den Zündschlüssel abziehen.
5. Die Haspel von Hand drehen, bis das zu ersetzende Haspel-
Seitenblech (A) zugänglich ist.
6. Die drei Schrauben (B) entfernen.
262415
WARTUNG UND SERVICE
7, Seite 474
ausgebaut) auf
475
B
C
G
D
E

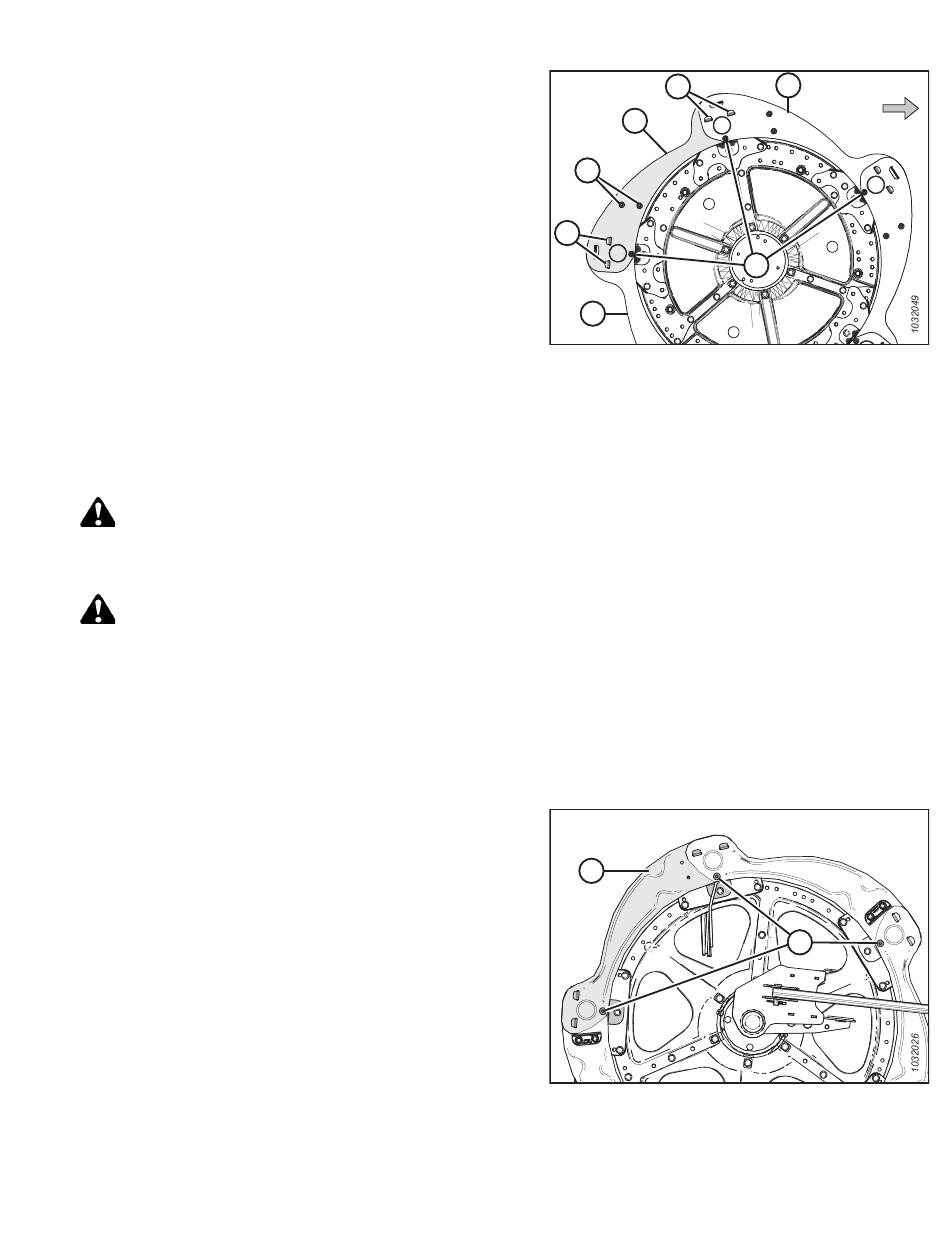

Abbildung 4.325: Haspel-Seitenbleche – innere
Kurvenbahn
A
Abbildung 4.326: Haspel-Seitenbleche – Außenseite
ohne Kurvenbahn
A
F
B
Revision A
