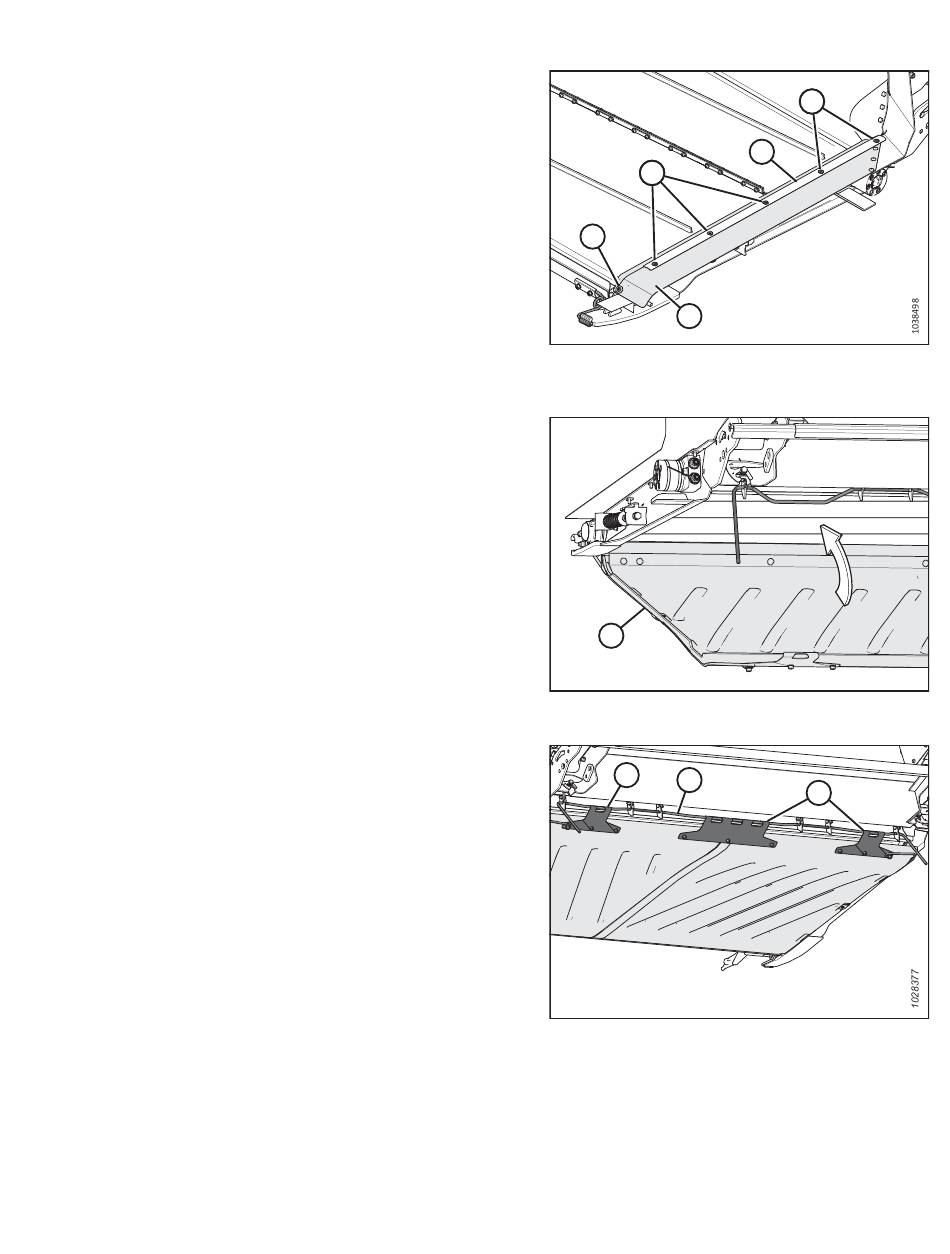

30. Die Zwischenplatte (D) wie abgebildet positionieren. Die
Halterung (B) wieder einbauen.
31. Die Halterung und die Zwischenplatte mit einer
Halbrundkopfschraube und einer Unterlegscheibe (C) und
fünf Senkschrauben (A) sichern.
32. Die vorherigen zwei Schritte auf der gegenüberliegende
Seite des Tragrahmens wiederholen.
33. Die Wartungsplatte (A) hochklappen.
34. Den Verriegelungsgriff (A) in die drei Haken (B) der
Wartungsklappe einführen.
262415
WARTUNG UND SERVICE
C
Abbildung 4.184: Spaltmaß zwischen Seitenband und
Messerbalken
Abbildung 4.185: Wartungsklappe
Abbildung 4.186: Unterseite der Wartungsplatte
403
B
A A A
D
A
B
A
B A
1028375
B
Revision A
