Konfiguration mit spitzen Messerfingern an Doppelmesserschneidwerken – FD245
Die Messerfinger sind bei verschiedenen Schneidwerken unterschiedlich konfiguriert. Die hier gezeigte Abbildung zeigt
spitze Messerfinger, die an Doppelmesserschneidwerken installiert sind.

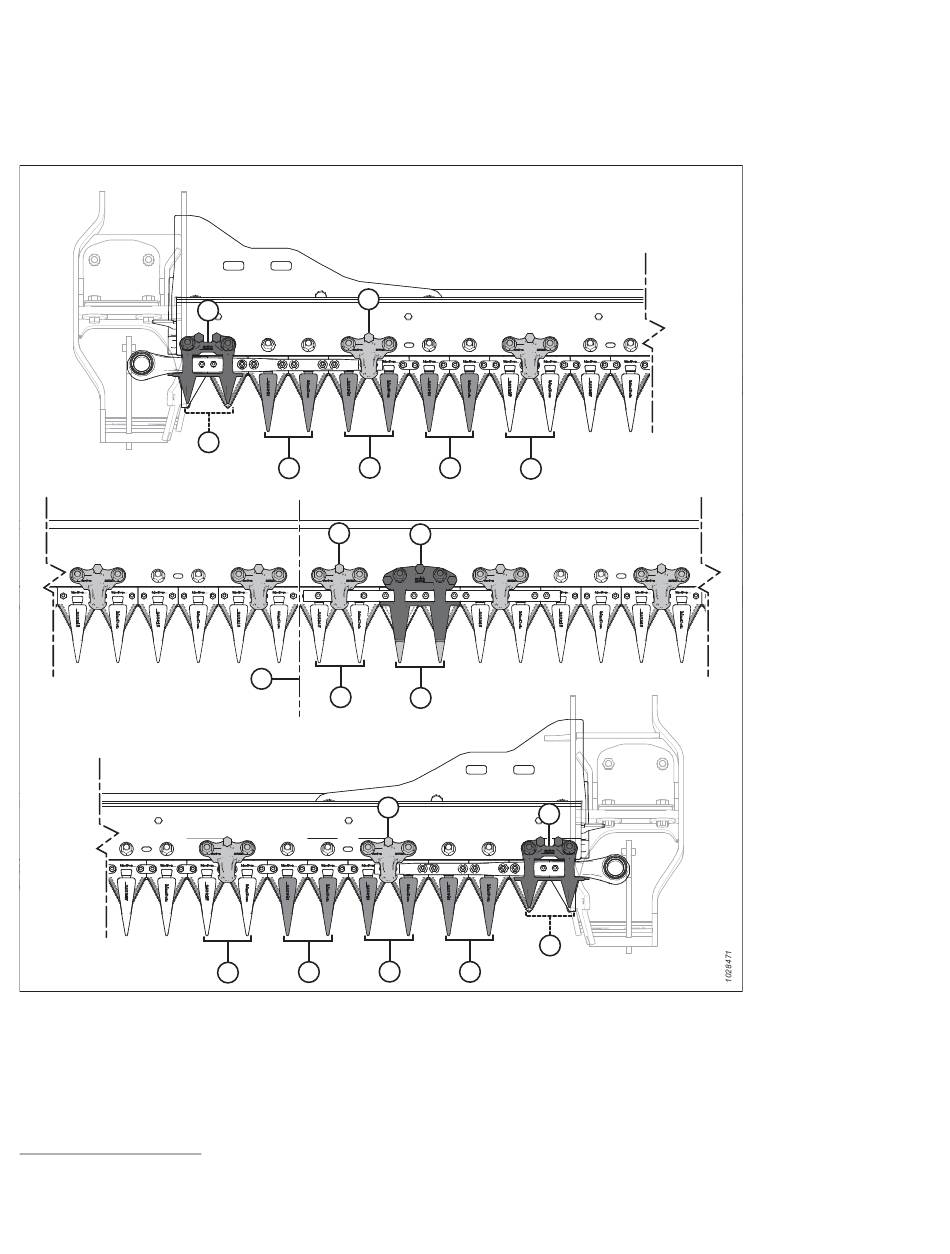

Abbildung 4.130: Einbauorte spitzer Messerfinger und Druckdaumen – Doppelmesserschneidwerk FD245
A – Druckdaumen für spitze Messerfinger (MD # 286329) 86
C – Spitzer mittlerer Messerfinger (MD #286317)
E – Spitzer Abschluss-Messerfinger (ohne Verschleißplatte) (MD #286316)
G – PlugFree
™
Messerfinger (ohne Verschleißplatte) (MD #286319)
86. Unabhängig von der Konfiguration sollte sich rechts vom mittleren Messerfinger stets ein Druckdaumen am
Messerfinger befinden.
262415
WARTUNG UND SERVICE
A
F
G
E
E
A
H
D
D E
E D
B
C
A
F
G
E
E
B – Druckdaumen für spitze mittlere Messerfinger (MD #286332)
D – Spitzer Messerfinger (MD #286315)
F – PlugFree
™
Druckdaumen (MD #286331)
H – Schneidwerksmitte
