Einbauen des Einzugsförderband-Antriebsrollenlagers
Das Lager wird mit Schrauben und einem Stellring fixiert.
1. Zwei Schrauben (A) in den Einzugstragrahmen einsetzen.
2. Die beiden Abdeckungen (B) auf die Schrauben setzen.
WICHTIG:
Die Abdeckungen in der abgebildeten Reihenfolge
aufsetzen.
3. Das Lagergehäuse (C) der Antriebsrolle auf die Welle
aufsetzen.
4. Das Gehäuse mit zwei Muttern (D) sichern.
5. Den Lagerstellring (E) auf den Achsschaft montieren.
6. Mit einem Hammer und Durchschläger den Stellring in
Rotationsrichtung der Einzugstrommel klopfen, um ihn zu
befestigen.
7. Die Stellschraube (F) des Lagerstellrings anziehen.
8. Das Einzugsförderband spannen. Eine Anleitung finden Sie
im Abschnitt
4.10.2 Prüfen und Nachstellen der Spannung
des Einzugsförderbands, Seite
4.10.4 Spannrolle des Einzugsförderbandes
Die Spannrolle des Einzugsförderbands wird durch die Reibung des Einzugsförderbands angetrieben, das von der
Antriebsrolle gedreht wird. Wie die Antriebsrolle hilft auch die Spannrolle dem Einzugsförderband, das Erntegut zur
Einzugstrommel zu befördern.
Ausbauen der Spannrolle des Einzugsförderbandes
Die Spannrolle des Einzugsförderbands muss bei der Reparatur oder beim Austausch entfernt werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
1. Die Haspel vollständig anheben.
2. Das Schneidwerk vollständig anheben.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
41.
5. Schneidwerk-Sicherheitsstützen in Stützstellung bringen. Siehe Mähdrescher-Bedienerhandbuch bzgl. Anweisungen.
262415
WARTUNG UND SERVICE
404.
412
C
B
B
A
D
D
F

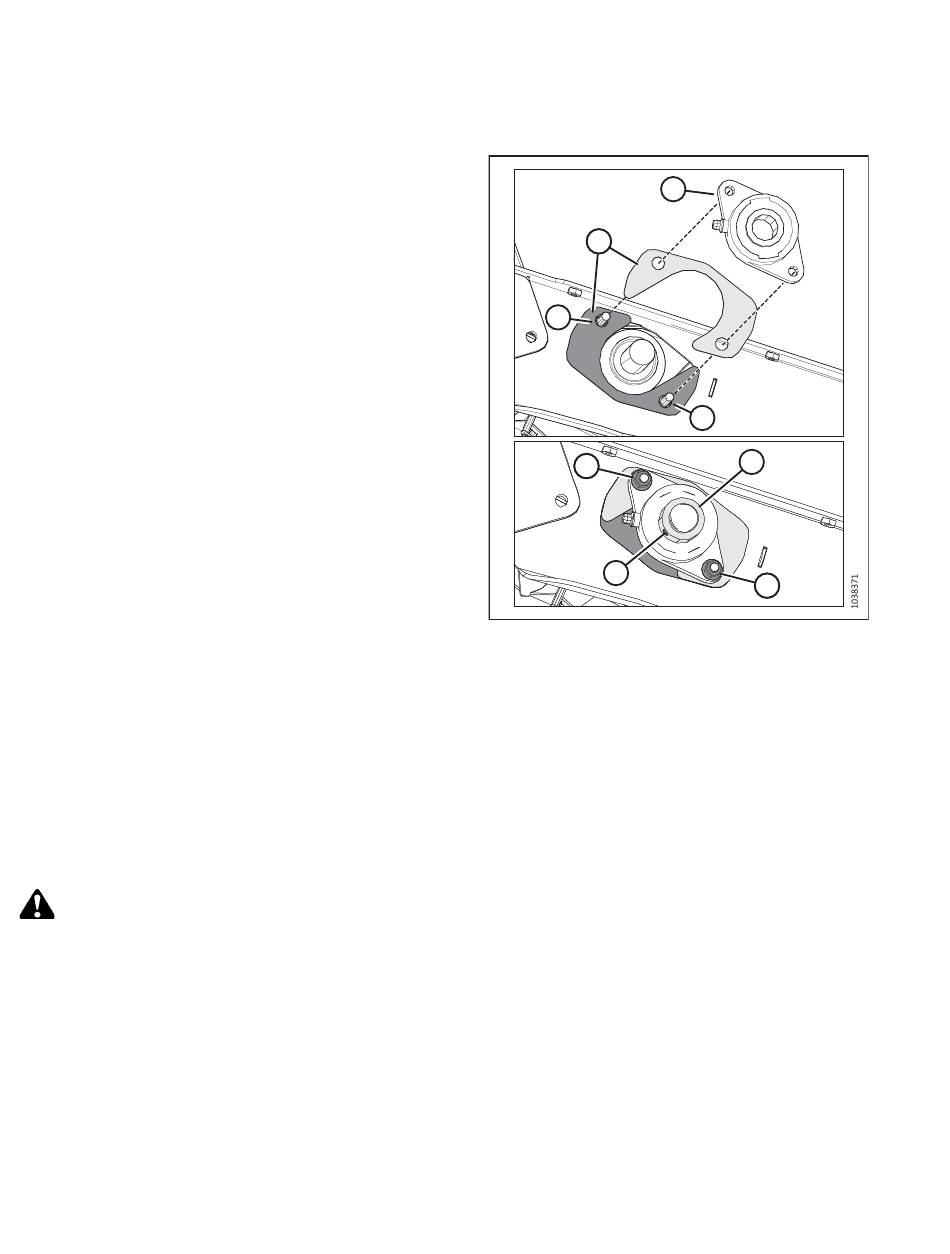

Abbildung 4.202: Lager der Antriebsrolle des
Einzugsförderbandes
Anbringen der Haspel-
A
E
D
D
Revision A
