5. Die Haspel von Hand drehen, bis das zu ersetzende Haspel-
Seitenblech (A) zugänglich ist.
6. Die drei Schrauben (B) entfernen.
7. Die zwei Schrauben (A), die Umlenkhebelabdeckung und
die Schraubenmuttern des Haspel-Seitenblechs entfernen
und aufbewahren.
8. Das Ende des Haspel-Seitenblechs (B) von der Aufnahme (C)
wegheben.
9. Das Haspel-Seitenblech aus den Aufnahmen (A) heben.
262415
WARTUNG UND SERVICE

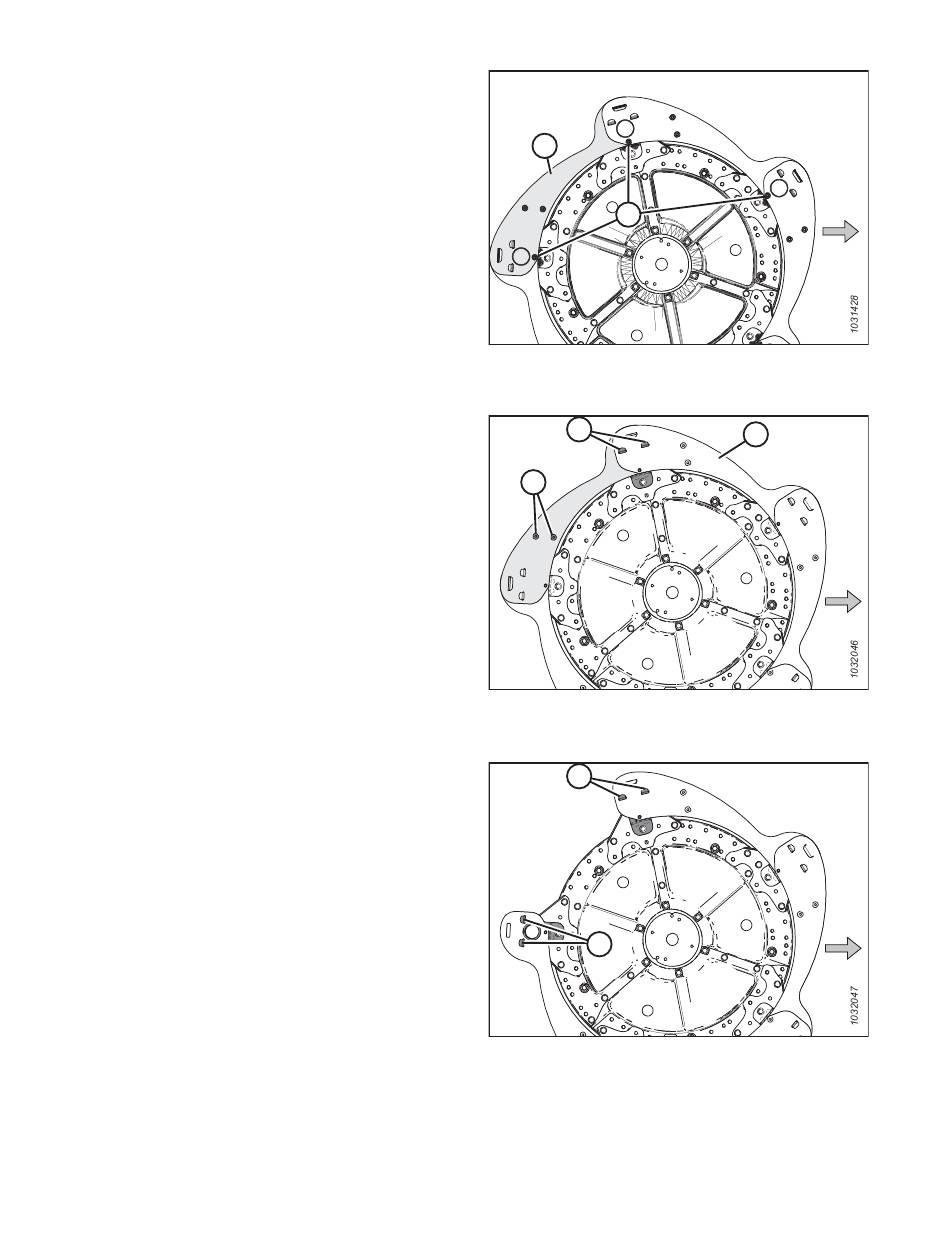

Abbildung 4.322: Haspel-Seitenbleche – innere
Kurvenbahn
A
Abbildung 4.323: Haspel-Seitenbleche – innere
Kurvenbahn
Abbildung 4.324: Ohne Haspel-Seitenblech – innere
Kurvenbahn
474
A
B
C
A
A
B
Revision A
