6. Das am Taumelgetriebe angebrachte Schwungrad drehen,
um das Messer vollständig nach innen zu bewegen, bis die
Messerklingen unter dem Druckdaumen (A) stehen. Diesen
Schritt wiederholen, um das andere Messer zu bewegen.
7. Die Messerklinge mit einer Kraft von ca. 44 N (10 lbf) nach
unten drücken und mit einer Fühlerlehre den Abstand
zwischen Druckdaumen (A) und der Messerklinge messen.
Folgende Abstandsmaße müssen eingehalten werden:
• Spitze (B) Druckdaumen: 0,1–0,5 mm (0,004–0,020 Zoll)
• Druckdaumen hinten (C): 0,1-1,0 mm (0,004-0,040 Zoll)
8. Falls nachgestellt werden muss, siehe
mittleren Druckdaumens an Doppelmesserschneidwerken –
spitze Messerfinger, Seite
9. Nach dem Anziehen der Muttern (D) den Abstand erneut
prüfen und gegebenenfalls einstellen.
10. Das Seitenblech schließen. Siehe
Schneidwerk-Seitenverkleidungen, Seite 44
Anweisungen.
Einstellen des mittleren Druckdaumens an Doppelmesserschneidwerken – spitze Messerfinger
Wenn der Druckdaumen des spitzen mittleren Messerfingers das Messer blockiert, den mittleren Druckdaumen einstellen.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
WARNUNG
Vor Arbeiten unter angehobener Haspel: Um Personenschaden durch Absinken der hochgefahrenen Haspel zu
vermeiden, immer die Sicherheitsstützen der Haspel in Stützstellung bringen.
WARNUNG
Bei Arbeiten in Nähe der Messer oder beim Umgang mit diesen schwere Handschuhe tragen.
1. Den Motor starten.
2. Die Haspel vollständig anheben.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
41.
262415
WARTUNG UND SERVICE
Einstellen des
380.
Schließen der
bzgl.

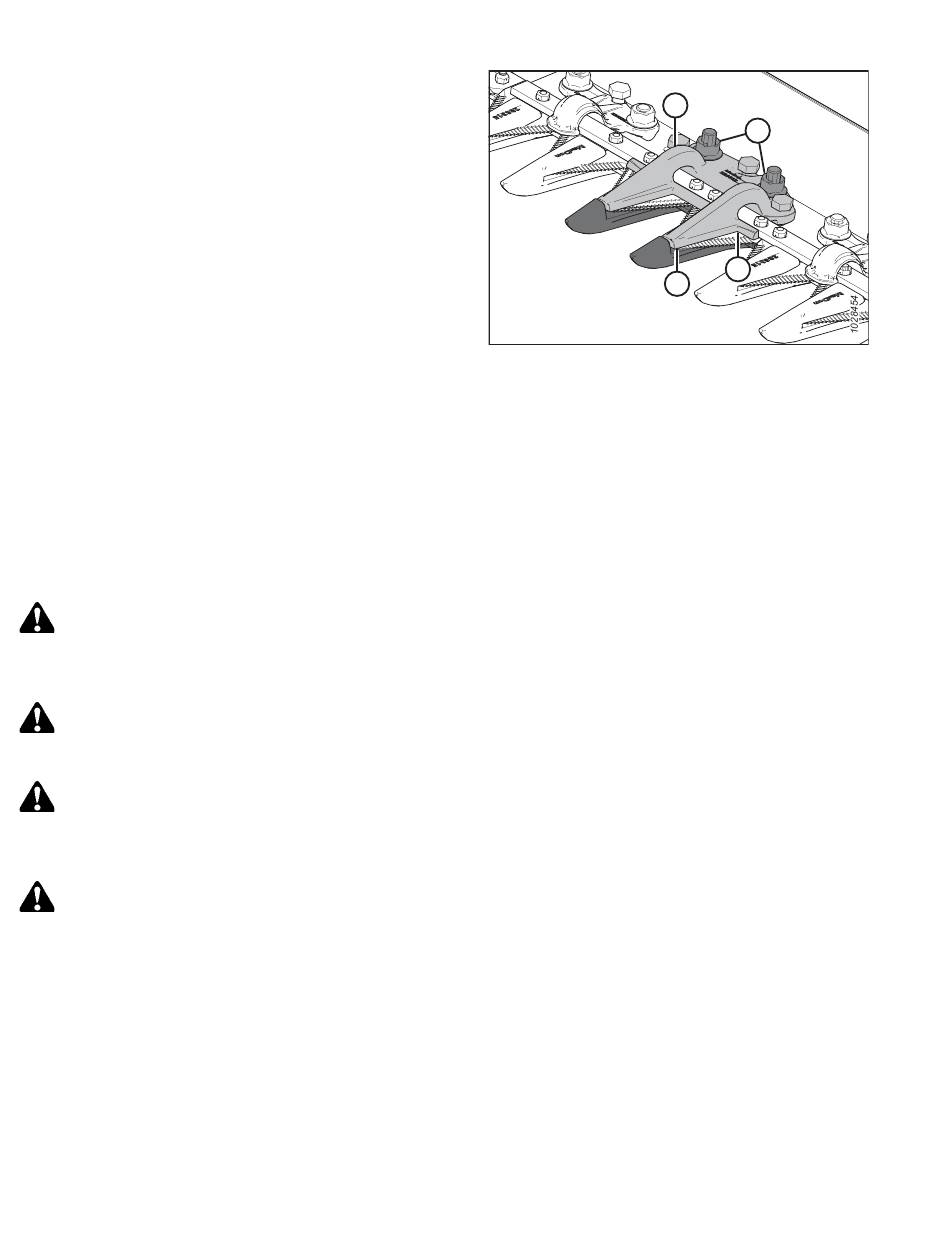

Abbildung 4.149: Spitzer Mitte-Druckdaumen
380
A
D
C
B
Anbringen der Haspel-
