8. Multitool (A) an Platte (B) ansetzen und den Seitenflügel
auf und ab bewegen, bis er entriegelt.
9. Haltekabel für Seitenflügelabgleich (A) von Haltekabel-
Klemmvorrichtung (B) entfernen.
BEACHTEN:
Die Teile in der Abbildung wurden aus Gründen der
Übersichtlichkeit entfernt.
10. Das Multitool (A) wieder in seine Aufbewahrungsposition
bringen. Die Abdeckung der Schneidwerksmechanik wieder
anbringen.
11. Wenn erforderlich, den Seitenflügel prüfen und einstellen.
Die Anleitung entnehmen Sie
des Seitenflügelabgleichs, Seite
BEACHTEN:
Wenn das Schneidwerk an einem Mähdrescher angebracht
ist und seine Seitenflügel verriegelt und auf gleicher Höhe
mit dem Tragrahmen des Einzugsbandes sind, sollte der
Klappsplint (A) auf die Mitte des Anzeigers (B) zeigen.
Wenn der Klappsplint (A) unter diesen Bedingungen NICHT
auf die Mitte des Anzeigers (B) zeigt, den Anzeiger
kalibrieren, indem die Schrauben (C) gelöst werden und die
Position des Anzeigers eingestellt wird. Die Anzeige sollte
sich bewegen, wenn sich der Seitenflügel biegt. Bleibt der
Zeiger an einem Ende der Skala hängen, siehe
und Nachstellen der Schneidwerk-Floatfunktion, Seite 137
und
3.9.4 Prüfen und Nachstellen des Seitenflügelabgleichs,
Seite
156.
12. Die linke Seitenverkleidung schließen. Eine Anleitung finden Sie im Abschnitt
Seitenverkleidungen, Seite
262415
3.9.4 Prüfen und Nachstellen
156.
Kontrollieren
44.
BETRIEB

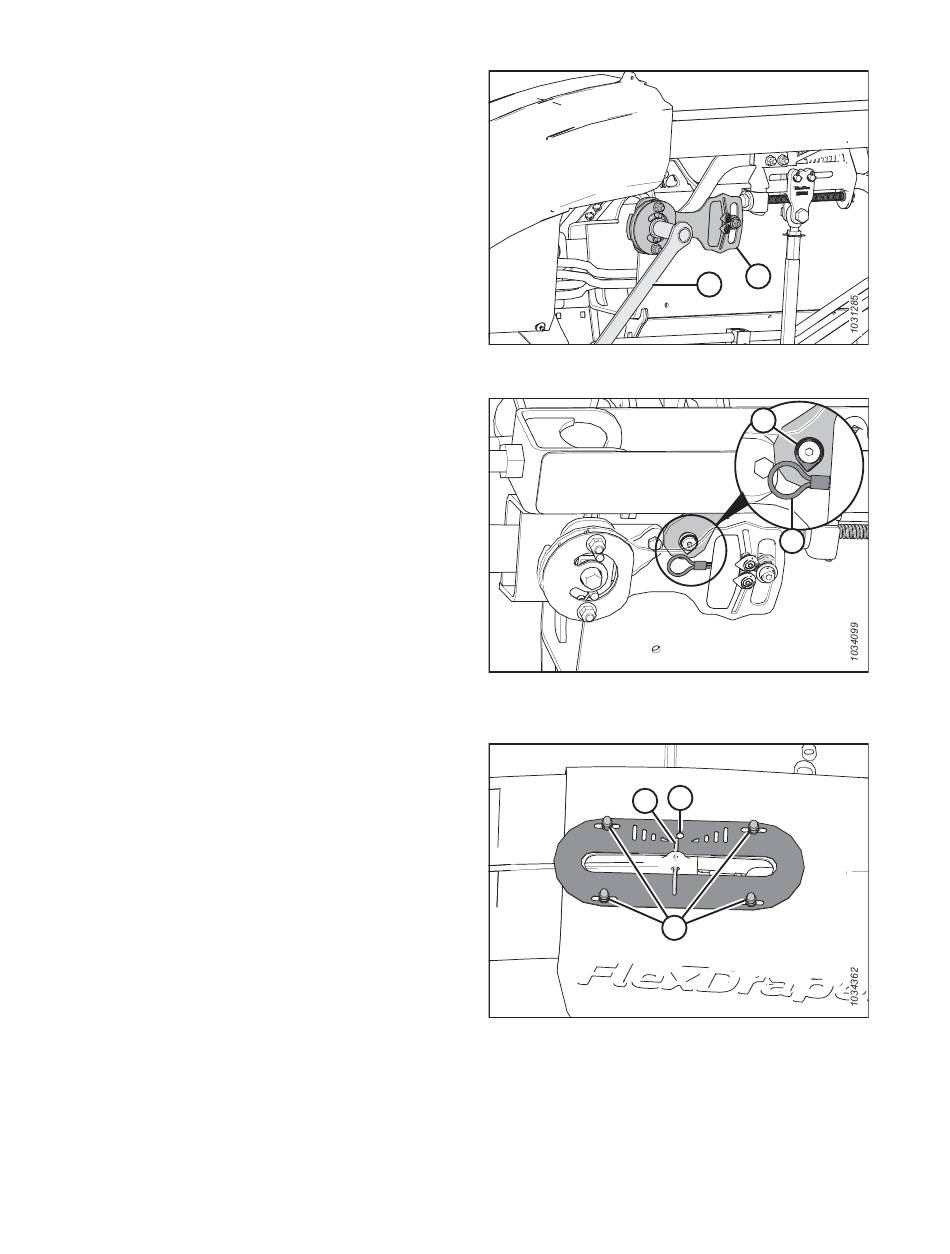

Abbildung 3.156: Seitenflügel entriegelt
Abbildung 3.157: Haltekabel für Seitenflügelabgleich –
links
Abbildung 3.158: Flexanzeige oben auf der Abdeckung
der Flex-Aufhängung – linke Seite
