1. Den Motor starten.
2. Das Schneidwerk vollständig anheben.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Schneidwerk-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem Mähdrescher-
Bedienerhandbuch.
5. Die Tasträder bzw. die integrierte Transporteinrichtung (sofern angebracht) vollständig anheben. Die Anleitung
entnehmen Sie folgenden Quellen:
•
Einstellen der Tastrad-Stellung, Seite 126
•
Einstellen der EasyMove
6. Den Klappsplint (A) von den Gleitkufen entfernen.
7. Die Gleitkufe (B) halten. Gleichzeitig den Arretierbolzen (C)
vom Rahmen lösen und von der Gleitkufe wegziehen.
8. Die Gleitkufe (B) anheben oder absenken, bis die
gewünschte Stellung erreicht ist. Dabei die Bohrungen im
Stützeisen (D) nutzen.
9. Den Arretierbolzen (C) in die gewünschte Bohrung im
Stützeisen (D) einsetzen, im Rahmen befestigen und mit
Klappsplint (A) sichern.
10. Sicherstellen, dass beide Gleitkufen auf die gleiche Stellung
eingestellt sind.
11. Das Schneidwerk mit Hilfe der Anstellwinkel-Steuerung der
Maschine in die gewünschte Arbeitsstellung bringen.
BEACHTEN:
Wenn der Anstellwinkel nicht entscheidend ist, eine
mittlere Stellung wählen.
12. Die Schneidwerk-Floatfunktion prüfen. Die Anleitung
entnehmen Sie
3.9.3 Schneidwerk-Floatfunktion, Seite
Einstellen der äußeren Gleitkufen
Die Gleitkufen und der Neigungszylinder ermöglichen die Anpassung an die Bedingungen im Feld. Mit ihnen wird die
Mähgutmenge maximiert und gleichzeitig werden Messerschäden reduziert, die durch Steine und Schutt verursacht
werden.
GEFAHR
Vor Arbeiten unter dem Schneidwerk: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen oder Absinken der angehobenen Maschine zu vermeiden, stets den Motor abstellen, den Zündschlüssel
abziehen und die Sicherheitsstützen in Stützstellung bringen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
WICHTIG:
Das Betreiben der Gleitkufen in der unteren Stellung kann den Verschleiß der Gleitkufen beschleunigen.
262415
BETRIEB
™
Transporteinrichtung, Seite 127
136.
B

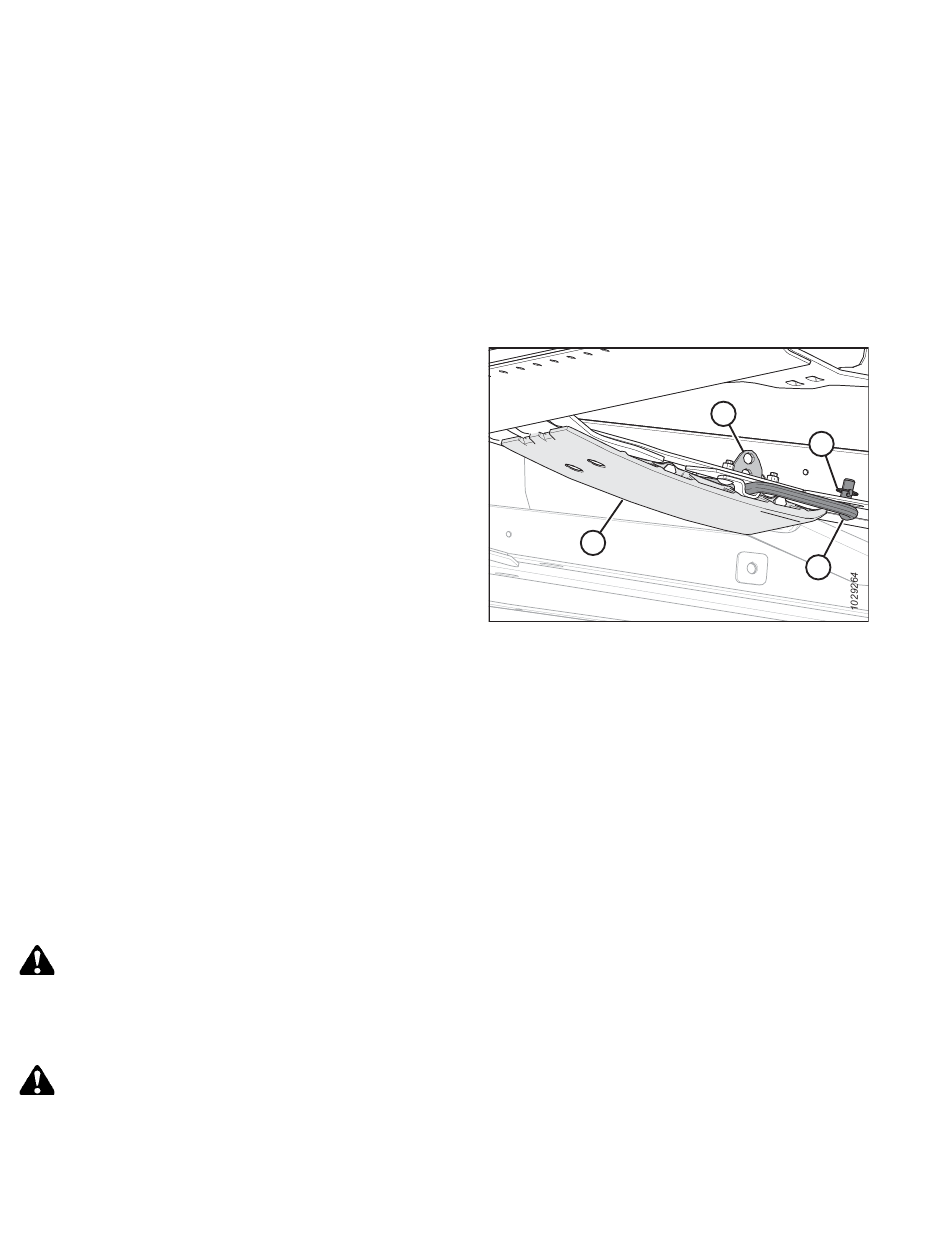

Abbildung 3.131: Innere Gleitkufe
134
D
A
C
Revision A
