11. Das Spannrollengehäuse (A) drehen, bis die Löcher in der
unteren Ausbuchtung mit dem Loch der angeschweißten
Platte (B) deckungsgleich sind.
12. Mittelstarkes Schraubensicherungsmittel (Loctite
gleichwertig) auf das Gewinde der Innensechskantschraube
auftragen und dann das Spannrollengehäuse mit der
Schraube, der Unterlegscheibe und der Mutter an
Position (E) an der geschweißten Lasche sichern.
13. Die Schraubbohrung des Gusseisenschenkels (D) mit der
Schraubbohrung der oberen Ausbuchtung des
Spannrollengehäuses (A) ausrichten.
14. Mittelstarkes Schraubensicherungsmittel (Loctite
gleichwertig) auf das Gewinde der Innensechskantschraube
auftragen und dann das Halterungsgussteil mit der
Schraube, der Unterlegscheibe und der Mutter an
Position (E) am Spannrollengehäuse sichern.
15. Die Schrauben (C) und (E) auf 12 Nm (106 lbf in anziehen.
WICHTIG:
Die Schrauben (C) und (E) dürfen NICHT zu fest angezogen
werden.
16. Den Lagerzwischenraum mit Schmierfett füllen und dann
die Staubschutzkappe (A) anbringen.
17. Sicherstellen, dass der Schmiernippel funktioniert.
Schmierfett in das Spannrollenlager des Einzugsförderbands
pumpen, bis es aus der Dichtung heraustritt. Wischen Sie
überschüssiges Schmierfett nach dem Schmieren vom
Bereich ab.
18. Schritt
11, Seite 417
bis Schritt
Seite der Einzugsförderband-Spannrolle wiederholen.
262415
WARTUNG UND SERVICE
®
243 oder
®
243 oder
17, Seite 417
auf der rechten
417
E
A
C

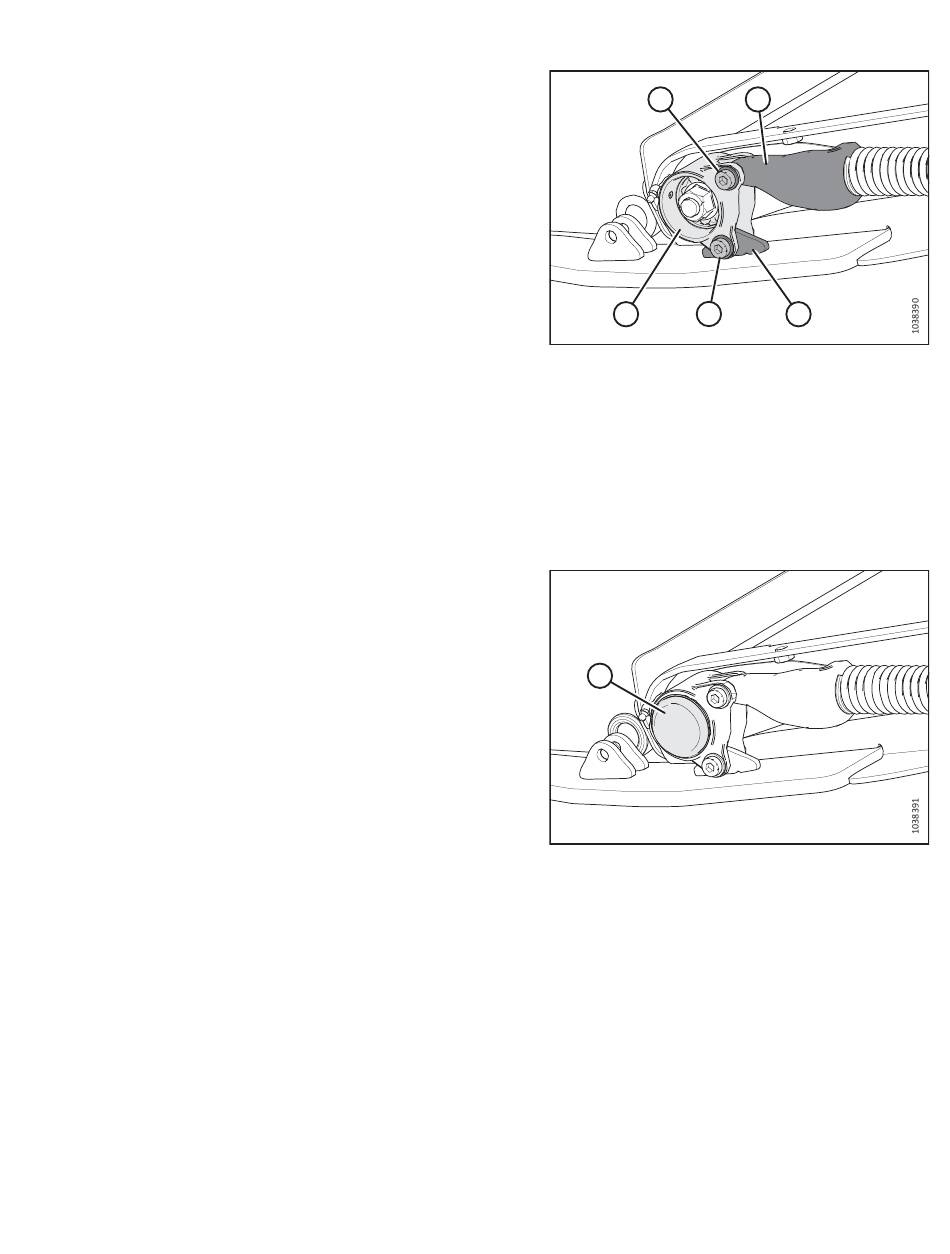

Abbildung 4.215: Linkes Spannrollenlager
A
Abbildung 4.216: Einzugstragrahmen – linke Seite
D
B
Revision A
