4. Den Sicherungssplint (A) herausziehen.
5. Die Kronenmutter (B) anziehen, bis sie fest sitzt, und sie
dann bis zum nächsten Schlitz in der Kronenmutter
zurückdrehen.
BEACHTEN:
Es sollte ETWAS Spiel in der Radbaugruppe vorhanden sein.
Ein zu festes Anziehen der Kronenmutter kann zum Ausfall
führen.
6. Sicherungssplint (A) wieder anbringen.
7. Nach dem Anziehen der Baugruppe die Spindel (C)
schmieren, bis Fett austritt.
8. Die Staubkappe wieder anbringen.
4.15.5 Mechanischer Anzeiger für die Nullstellung
Der mechanische Anzeiger muss auf Null gestellt werden, um sicherzustellen, dass er genau funktioniert.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen oder Absenken einer angehobenen Maschine auszuschließen, stets den Motor abstellen und den
Zündschlüssel abziehen. NIEMALS auf oder unter ein nicht abgestütztes Schneidwerk steigen.
262415
WARTUNG UND SERVICE
A

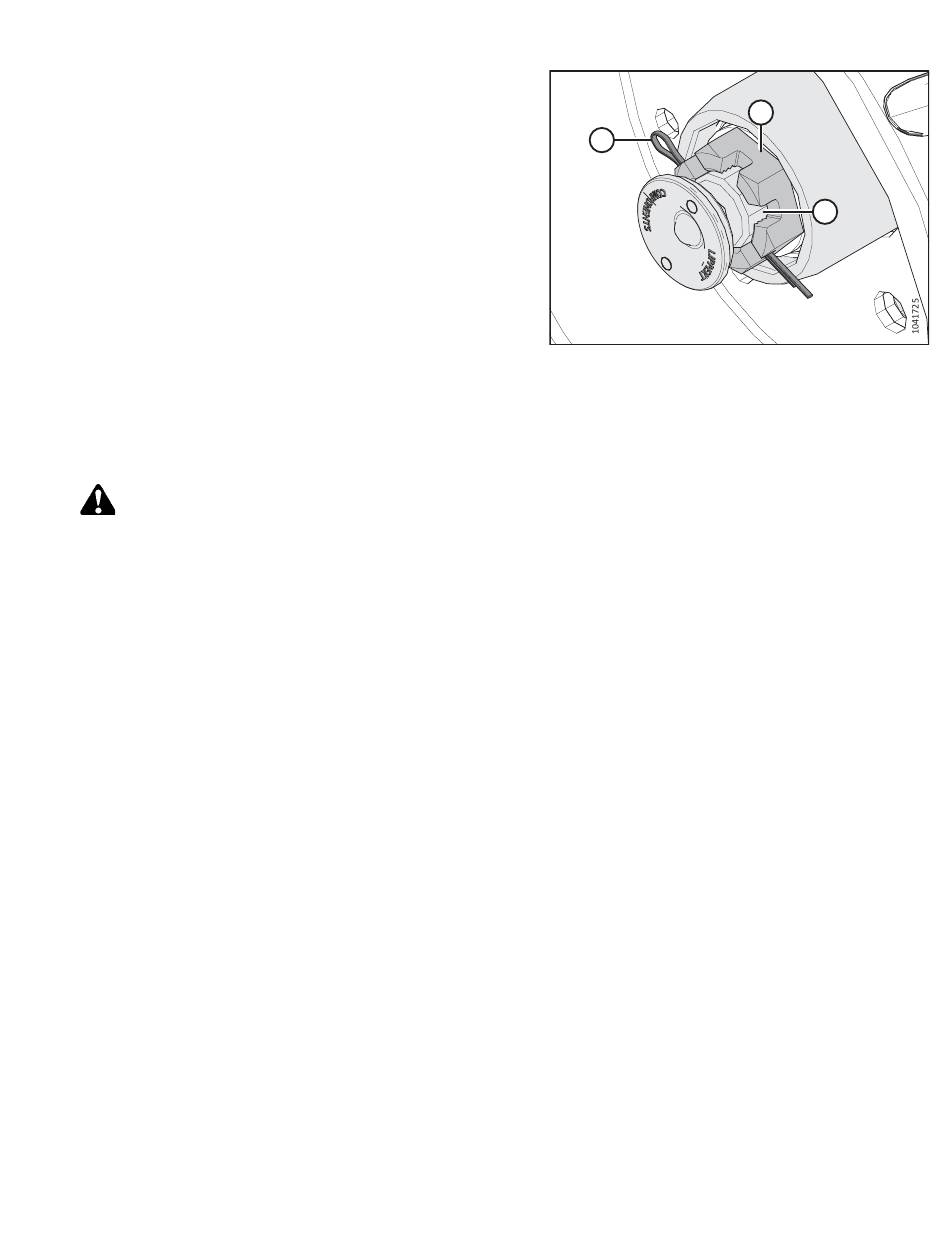

Abbildung 4.383: ContourMax™ Spindel
503
B
C
Revision A
