Anbauen von Zugdeichsel und Verlängerung:
4. Den Klappsplint (A) von der linken Transportaufnahme (B)
abziehen.
5. Die Verlängerung (D) in die Verriegelungshaken der linken
Transportaufnahme schieben, bis die Verriegelung (C)
einrastet.
6. Den Klappsplint (A) wieder an der Transportaufnahme
einsetzen, um die Verlängerung zu sichern.
7. Das Ende des Verlängerungskabelbaums (E) aus dem
Verlängerungsrohr herausziehen.
8. Das Verlängerungskabel (A) in die Steckdose (B) der linken
Transportaufnahme stecken.
9. Den Klappsplint (E) aus dem Verriegelungshebel (B) ziehen.
10. Die Stirnseite der Zugdeichsel (C) an der
Verlängerungsaufnahme ansetzen und die Zugdeichsel auf
den Boden absenken.
11. Die Verlängerungsstange (D) anheben, damit die
Zugdeichsel (C) in den Verriegelungshebel (B) einrutscht.
12. Das Ende des Zugdeichselkabelbaums (A) aus dem
Aufbewahrungsort entnehmen.
262415
BETRIEB
C
B
A

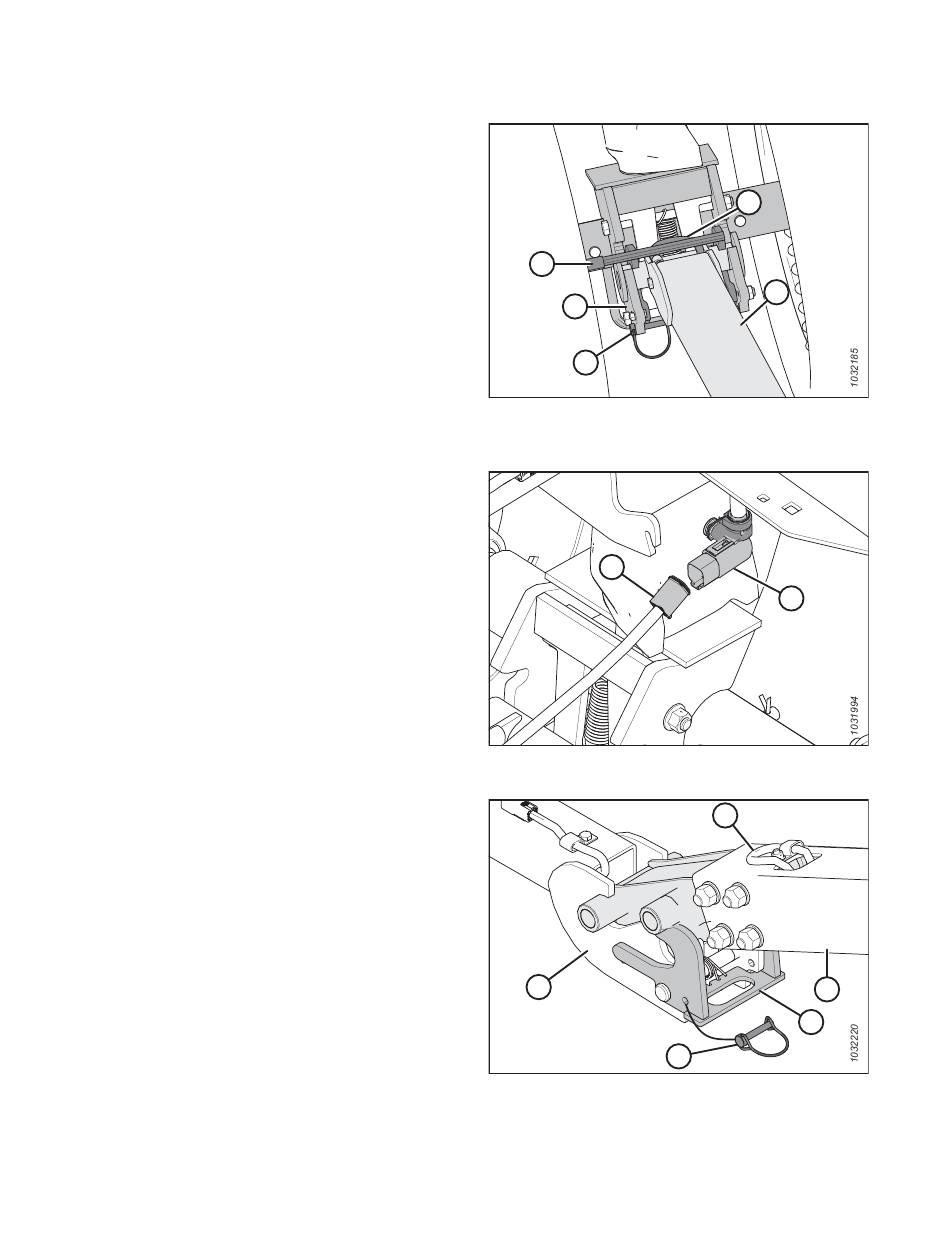

Abbildung 3.376: Zugdeichsel-Verlängerung auf linker
Transportaufnahme
Abbildung 3.377: Elektroanschluss Zugdeichsel
D
Abbildung 3.378: Verbindung Zugdeichsel/
Verlängerungsstange
282
E
D
A
A
E
B
C
B
Revision A
