4.8.3 Ausbauen des Messerkopflagers
Das Lager des Messerkopfes sorgt dafür, dass sich der Messerkopfstift im Messerkopf dreht, wenn der Antriebsarm das
Messer hin- und herbewegt. Wenn das Lager verschlissen oder beschädigt ist, muss es ausgetauscht werden.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
WARNUNG
Beim Entfernen des Messers auf die Rückseite des Messers stellen, um die Verletzungsgefahr durch die Schneidkanten
zu verringern. Bei Arbeiten am Messer schwere Arbeitshandschuhe tragen.
1. Den Motor starten.
2. Die Haspel vollständig absenken.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Das Messer entfernen. Eine Anleitung finden Sie im Abschnitt
BEACHTEN:
Weil die Lagerung ersetzt wird, braucht der Messerkopf nicht mit Schutzmaterial umhüllt werden.
5. Ein Werkzeug mit stumpfem Abschluss verwenden, das den
gleichen Durchmesser hat wie der Messerkopf (A). Von der
Unterseite des Messerkopfes gegen den Dichtungsring (B),
das Lager (C), den Stopfen (D) und den O-Ring (E) klopfen.
BEACHTEN:
Der Dichtungsring (B) kann ersetzt werden, ohne dass dafür
das Lager ausgebaut werden muss. Wenn der Dichtungsring
ersetzt wird, sollten der Messerzapfen und das Nadellager
auf Verschleißspuren untersucht und ggf. ersetzt werden.
4.8.4 Einbauen des Messerkopflagers
Das Lager des Messerkopfes sorgt dafür, dass sich der Messerkopfstift im Messerkopf dreht, wenn der Antriebsarm das
Messer hin- und herbewegt. Nachdem das alte Lager vom Messerkopf entfernt wurde, kann ein neues eingebaut werden.
WARNUNG
Beim Entfernen des Messers auf die Rückseite des Messers stellen, um die Verletzungsgefahr durch die Schneidkanten
zu verringern. Bei Arbeiten am Messer schwere Arbeitshandschuhe tragen.
262415
WARTUNG UND SERVICE
4.8.2 Ausbauen des Messers, Seite

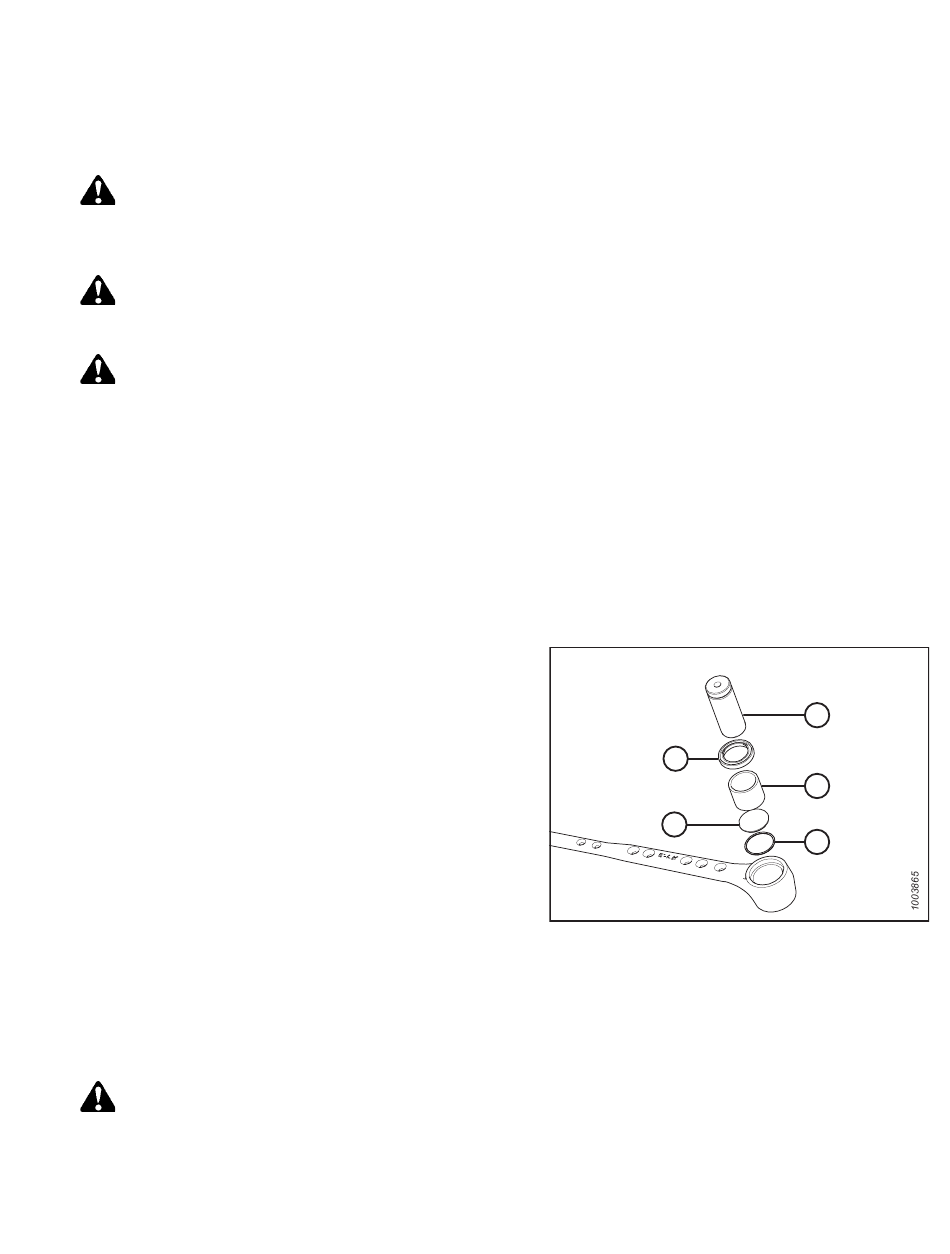

Abbildung 4.118: Baugruppe Messerkopflager
359
357.
A
B
C
D
E
Revision A
