9. An der Trennstelle Muttern und Schrauben (A) und
Verbindungsschienen (B) entfernen.
10. Die Schrauben (C), die Brückenschiene (D) und Muttern an
der Vorderseite des Bandzusammenschlusses entfernen.
11. Das Seitenband von der Antriebsrolle ziehen.
12. Die Stellschrauben zum Zugangsloch (A) drehen. Die beiden
Stellschrauben entfernen, die den Motor an der
Antriebsrolle befestigen.
BEACHTEN:
Die Stellschrauben haben je eine Vierteldrehung Abstand.
13. Die zwei Schrauben (B) lockern, mit denen der Motor am
Antriebsrollenträger befestigt ist.
BEACHTEN:
Um die obere Schraube zu erreichen, muss möglicherweise
die Kunststoffhaube (C) entfernt werden.
262415
WARTUNG UND SERVICE
C
C
D

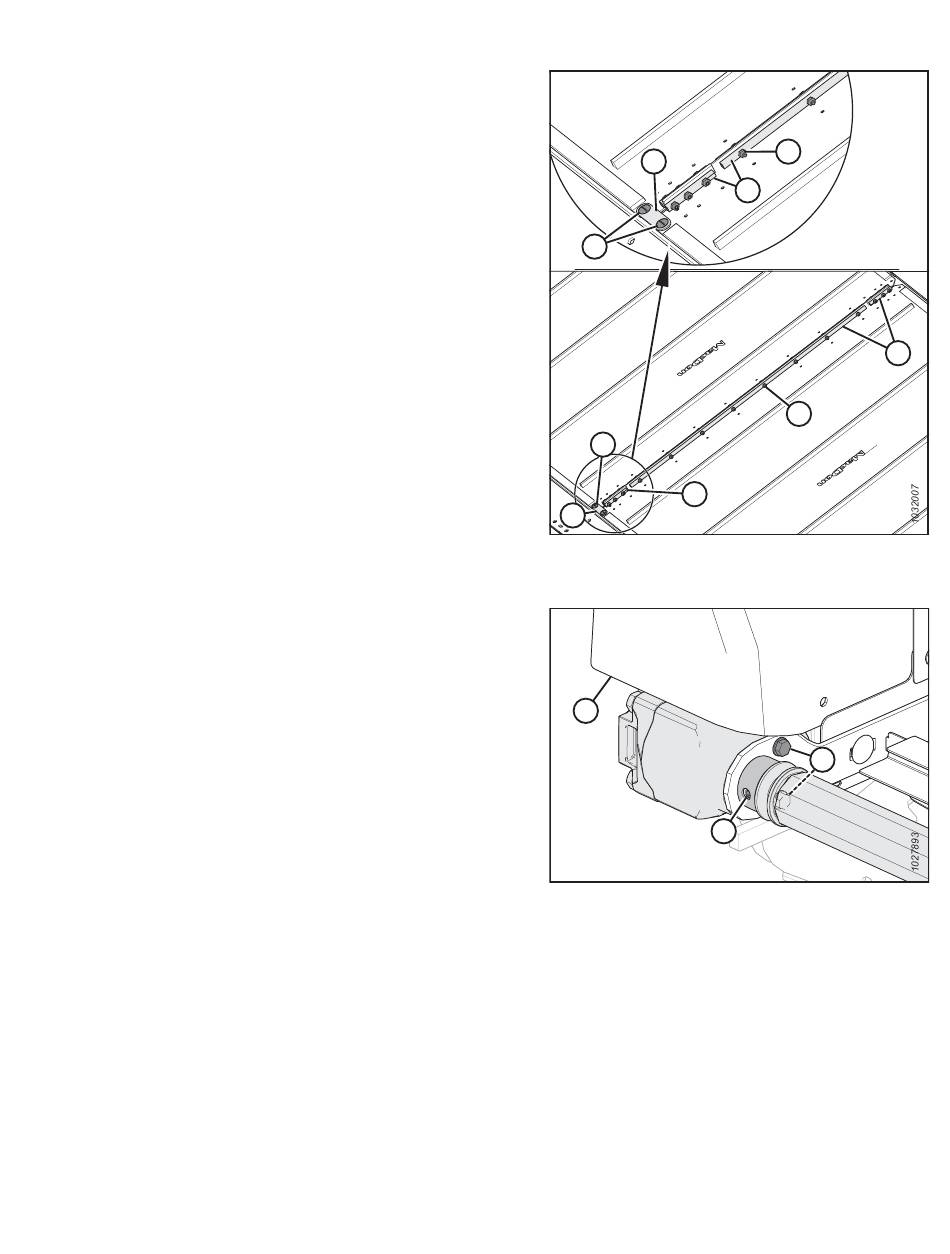

Abbildung 4.266: Verbinderplatten des
Einzugsförderbandes
C
Abbildung 4.267: Antriebsrolle
445
A
D
B
A
B
B
A
B
Revision A
