GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich
verlassen haben.
3. Den Motor starten.
4. Mit dem Mähdrescher langsam auf das Floatmodul
zufahren, bis die Schneidwerksaufnahme des
Schrägförderers (A) direkt unter dem Aufnahmerahmen am
Floatmodul (B) steht.
5. Den Schrägförderer leicht anheben, um das Schneidwerk
anzuheben. Sicherstellen, dass die Schneidwerksaufnahme
des Schrägförderers vollständig in den Floatmodul-
Tragrahmen eingerastet ist.
6. Den Motor abstellen und den Zündschlüssel abziehen.
7. Den Floatmodulhebel (A) an der linken Schrägfördererseite
hochheben und den mähdrescherseitigen Griff (B) nach
oben drücken, um die Verriegelungshaken (C) an beiden
Schrägfördererseiten in Eingriff zu bringen.
8. Den Hebel (A) nach unten drücken, damit die Aussparung
im Hebel den Griff aufnimmt und diesen gegen
selbständiges Öffnen sichert.
9. Wenn der Hebel (A) und der Griff (B) in Ankuppelstellung
sind und der Verriegelungshaken den Floatmodul-
Bolzen (D) trotzdem nicht vollständig fasst, die
Schrauben (E) lösen und den Verriegelungshaken (C)
nachstellen. Die Schrauben wieder festziehen.
262415
BETRIEB

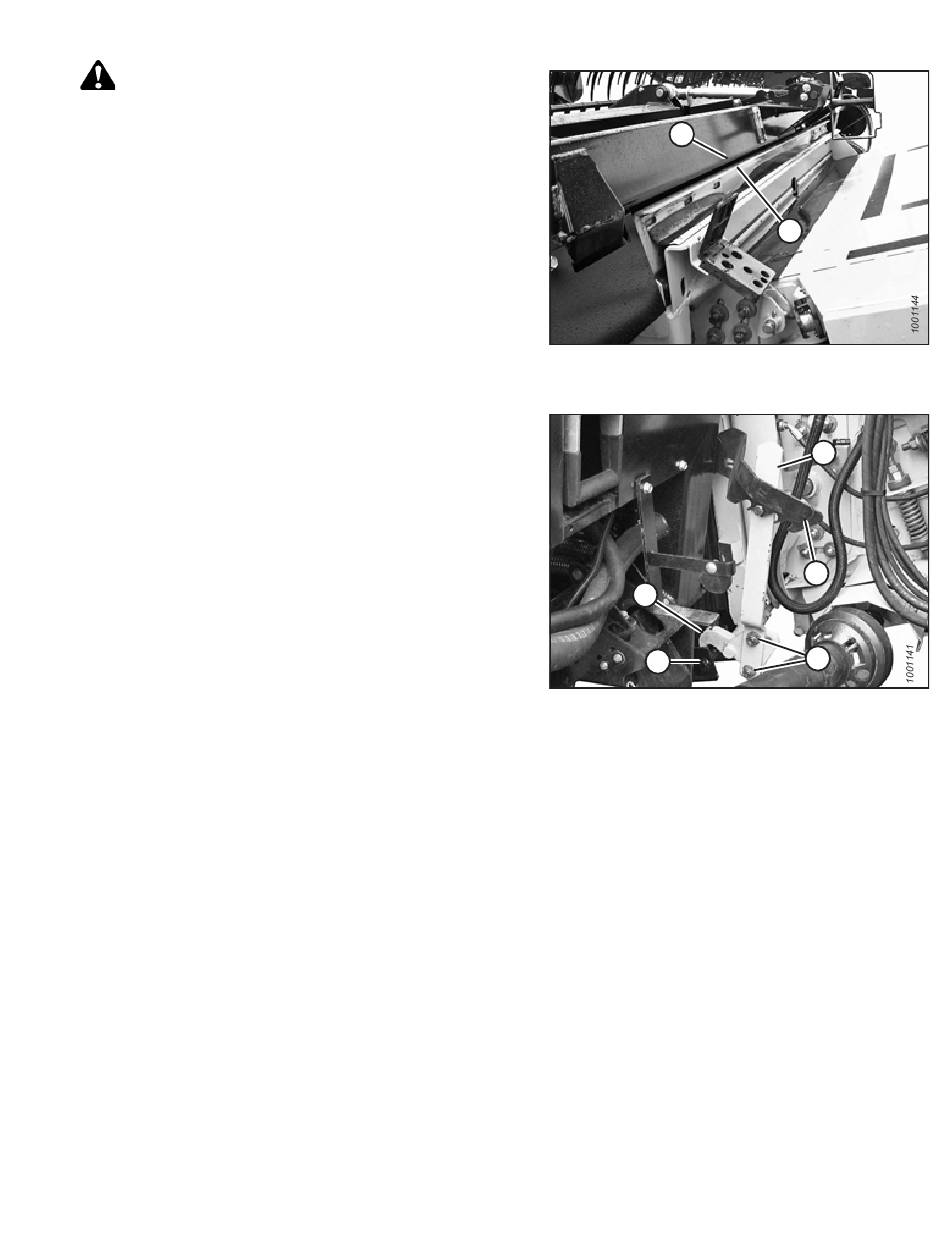

Abbildung 3.42: Schneidwerk am Mähdrescher
C
D
Abbildung 3.43: Verriegelungen am Schrägförderer
65
B
A
B
A
E
Revision A
