3. Prüfen, wo auf dem Floatmodul-Tragrahmen (A) die
Wasserwaage angebracht ist. Die Blase muss in der Mitte
stehen. Wenn eine Einstellung erforderlich ist, siehe
Waagerechtstellen des Schneidwerks, Seite
4. Das Schneidwerk so stellen, dass der Messerbalken 254–
356 mm (10–14 Zoll) über dem Boden steht.
5. Die Haspel-Horizontalstellung so einstellen, dass die
Anzeige auf der linken Anzeigeskala (A) auf Stellung 6 steht.
6. Den Neigungszylinder (A) so vor- oder zurückfahren, dass
der Zeiger (B) auf D steht.
7. Die Haspel vollständig absenken.
8. Den Motor abstellen und den Zündschlüssel abziehen.
9. Die Seitenflügel des Schneidwerks verriegeln. Siehe
Schneidwerk, Seite 153
10. Wenn am Schneidwerk Transporträder montiert sind, diese
in die oberste Stellung bringen.
262415
257.
bzgl. Anweisungen.
BETRIEB
3.11

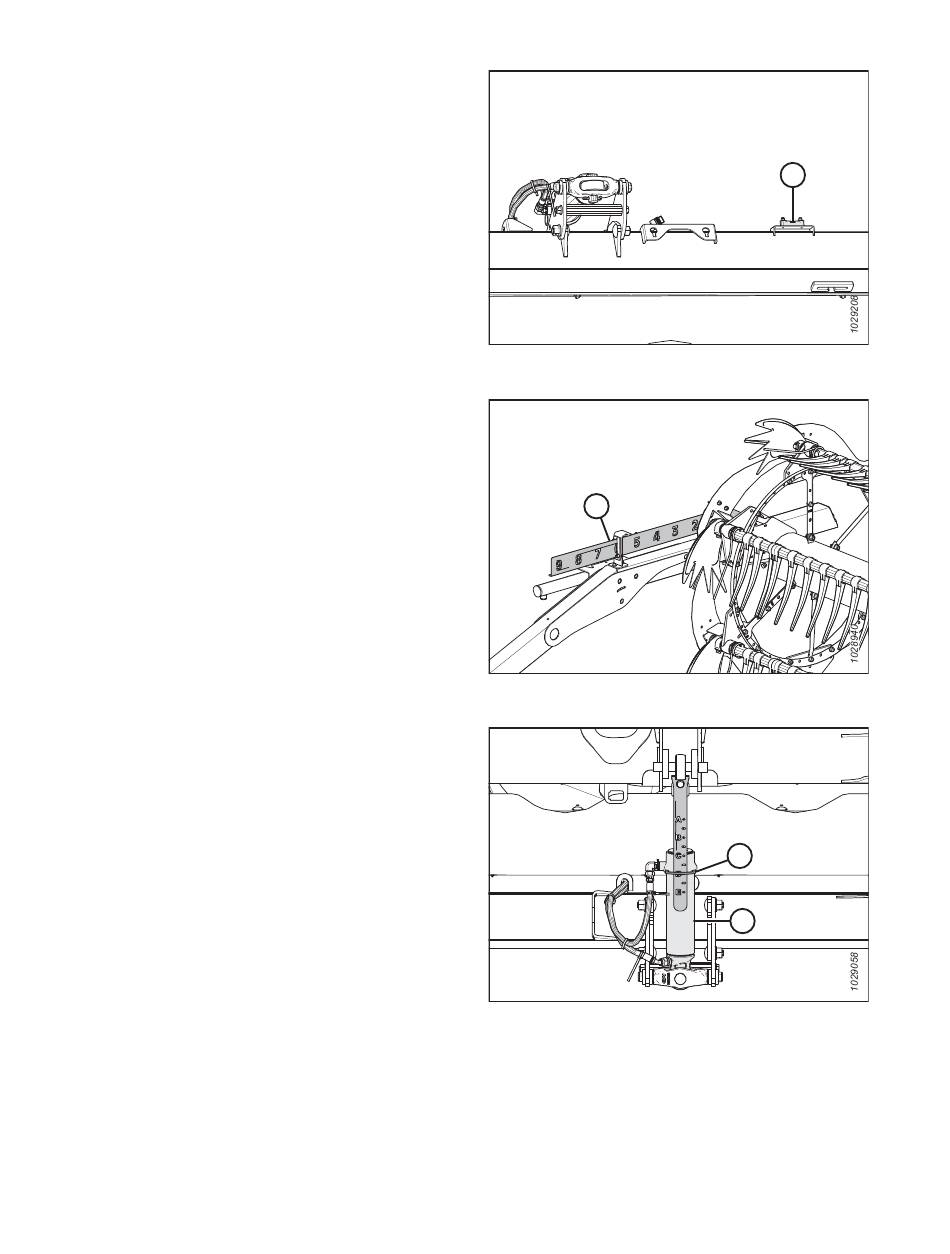

Abbildung 3.135: Wasserwaage
Abbildung 3.136: Horizontalstellung
Starres
Abbildung 3.137: Neigungszylinder
138
A
B
A
A
Revision A
