17. Das Mähdrescher-Display oder ein Multimeter verwenden, um den Spannungsbereich beim Anheben der Haspel zu
messen. Siehe Tabelle
18. Den Motor abstellen und den Zündschlüssel abziehen.
19. Am Haspelhöhensensor (A) mit einem Multimeter den
Spannungsunterschied zwischen Masse (Kontaktstift 2) und
Signal (Kontaktstift 3) messen.
20. Wenn die Spannung nicht innerhalb des empfohlenen
Bereichs liegt, die zwei Sechskantmuttern M5 (B) lösen und
den Sensor (A) drehen, um den empfohlenen
Spannungsbereich zu erhalten. Die Muttern (B) auf 2,5 Nm
(22 lbf in) anziehen.
21. Den Motor starten.
22. Die Haspel vollständig absenken.
Ersetzen des Haspelhöhensensors
Der Haspelhöhensensor wird verwendet, um festzustellen, wo sich die Haspel oberhalb des Messerbalkens befindet.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Den Motor starten.
2. Die Haspel vollständig absenken.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Den Kabelbaum von Sensor (A) abklemmen.
5. Die zwei Sechskantschrauben (B) vom Sensorbügel (C)
lösen. Die Befestigungselemente für den späteren
Wiedereinbau aufbewahren.
262415
3.25, Seite 171
bzgl. der empfohlenen Spannungsbereiche.
BETRIEB

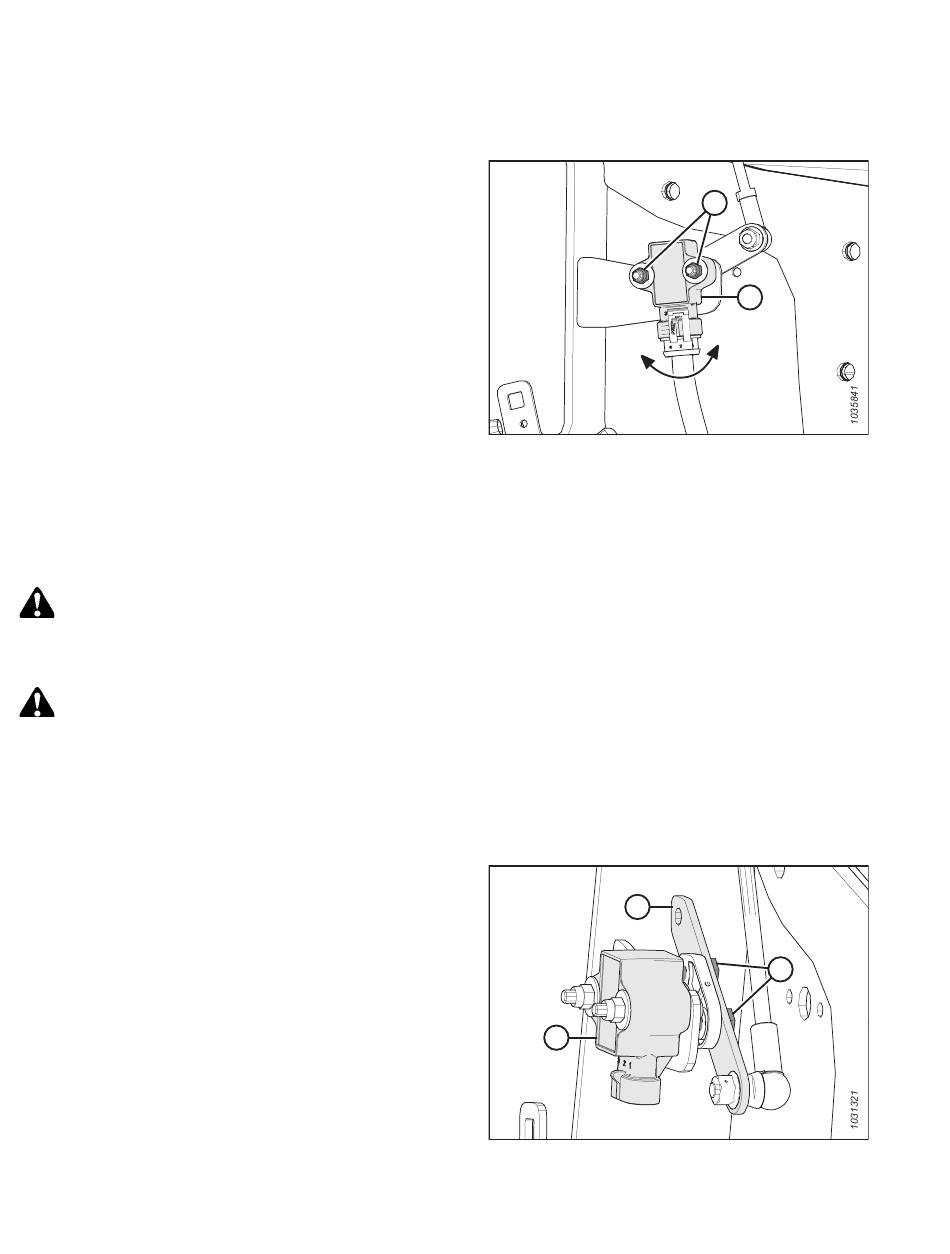

Abbildung 3.191: Haspelhöhensensor – Rechter
Haspelarm, Haspel angehoben
A
Abbildung 3.192: Haspelhöhensensor – Rechter
Haspelarm
172
B
A
C
B
Revision A
