14. Das linke Seitenblech öffnen. Eine Anleitung finden Sie im
Abschnitt
Öffnen der Schneidwerk-Seitenverkleidungen,
Seite
43.
15. Den Federstecker (A) abziehen, der Multitool (B) in der
Halterung am linken Abschlussblech sichert.
16. Das Multitool (B) entfernen. Den Federstecker wieder
einsetzen.
Einstellen der Float-Einstellungshebel
17. Auf der linken Seite des Floatmoduls den Float-
Einstellungshebel (A) von Hand anheben, sodass der Hebel
kein Spiel mehr hat.
BEACHTEN:
Einige Komponenten wurden zwecks besserer
Übersichtlichkeit aus der Abbildung entfernt.
18. Die flache Seite des Multitools (B) am Float-
Einstellungshebel einsetzen. Das Multitool sollte zur
Vorderseite des Floatmoduls geneigt sein.
19. Multitool (B) zur Rückseite des Floatmoduls ziehen, bis der
Float-Einstellungshebel (A) nicht mehr weiter
zurückgezogen werden kann und am letzten Zahn (C) des
Hebels einrastet.
20. Die Schritte
17, Seite 140
den rechten Float-Einstellhebel einzustellen.
WICHTIG:
Beide Float-Einstellungshebel, der linke und der rechte,
müssen eingestellt werden, BEVOR die Floatfunktion auf
jeder Seite des Schneidwerks eingestellt werden kann.
21. Das Multitool entfernen und beiseite legen.
Überprüfen der Floatfunktion
22. Die linke Floatfunktion einstellen, indem die linke Seite des Schneidwerks um ca. 76 mm (3 Zoll) nach unten gedrückt
wird. Das Schneidwerk anheben lassen. Diesen Schritt mindestens dreimal wiederholen.
BEACHTEN:
Die Bewegung der linken Seite des Schneidwerks nach oben und unten sorgt dafür, dass der Wert auf der linken
Anzeige genau angezeigt wird.
262415
bis
19, Seite 140
wiederholen, um
BETRIEB

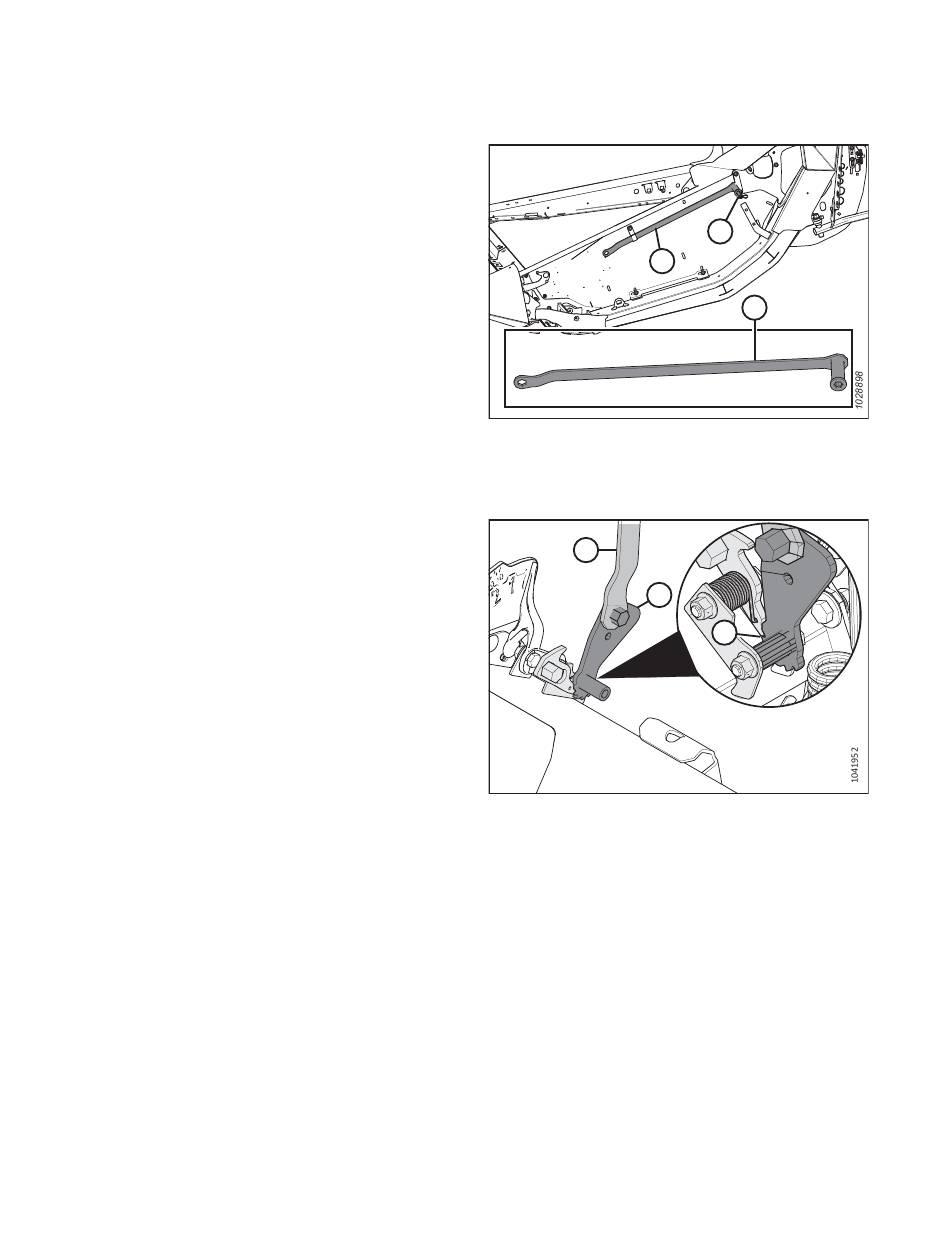

Abbildung 3.140: Lage des Multitools
B
Abbildung 3.141: Multitool mit linkem Float-
Einstellmechanismus eingerastet
140
A
B
B
A
C
Revision A
