4. Die Haspel von Hand drehen, bis das zu ersetzende Haspel-
Seitenblech (A) zugänglich ist.
5. Die drei Schrauben (B) entfernen.
6. Die beiden Schrauben und die Muttern (A) entfernen. Die
äußere Kurvenscheibenabdeckung ausbauen.
7. Das Ende des Haspel-Seitenblechs (B) von der Aufnahme (C)
wegheben.
8. Das Haspel-Seitenblech aus den Aufnahmen (A) heben.
262415
WARTUNG UND SERVICE
A

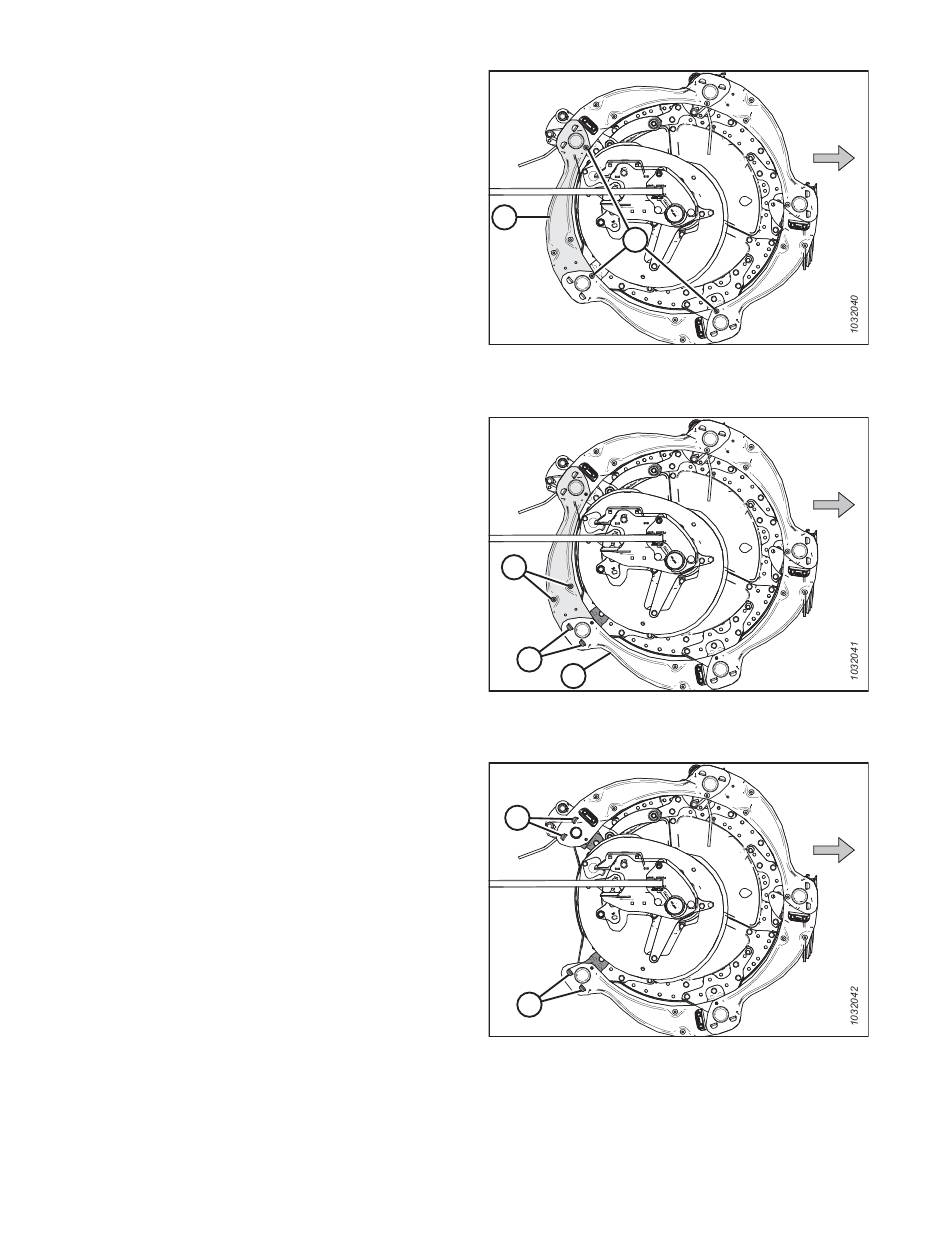

Abbildung 4.318: Haspel-Seitenbleche – äußere
Kurvenbahn
A
C
Abbildung 4.319: Haspel-Seitenbleche – äußere
Kurvenbahn
A
A
Abbildung 4.320: Äußere Kurvenbahn ohne Haspel-
Seitenblech
