4. Den Motor abstellen und den Zündschlüssel abziehen.
5. Die Haspel von Hand drehen, bis die Aufnahme des zu
ersetzenden Haspel-Seitenblechs zugänglich ist.
6. Die Schraube (B) entfernen, die die Haspel-Seitenbleche an
der Aufnahme (A) befestigt.
7. Die Schrauben (C) aus der Aufnahme (A) und aus den
beiden benachbarten Aufnahmen entfernen.
8. Die Haspel-Seitenbleche (A) und die Aufnahme (B) vom
Fingerträger wegdrücken. Die Aufnahme von den
Seitenblechen entfernen.
9. Die Laschen der neuen Aufnahme (B) in die Steckplätze in
den Haspel-Seitenblechen (A) einrasten. Sicherstellen, dass
die Laschen in beiden Haspel-Seitenblechen einrasten.
10. Die Aufnahme (A) mit der Schraube und der Mutter (B) am
Scheibenkranzsegment sichern. Die Befestigungsteile noch
NICHT anziehen.
11. Die Haspel-Seitenbleche (C) mit der Schraube und der
Mutter (D) an der Aufnahme (A) sichern. Die
Befestigungsteile noch NICHT anziehen.
12. Die anderen Aufnahmen mit den Schrauben und
Muttern (E) wieder einbauen.
13. Auf einen ausreichenden Abstand zwischen dem
Fingerträger und der Aufnahme des Haspelseitenblechs
achten.
14. Die Muttern auf 27 Nm (239 lbf in) anziehen.
262415
WARTUNG UND SERVICE
A

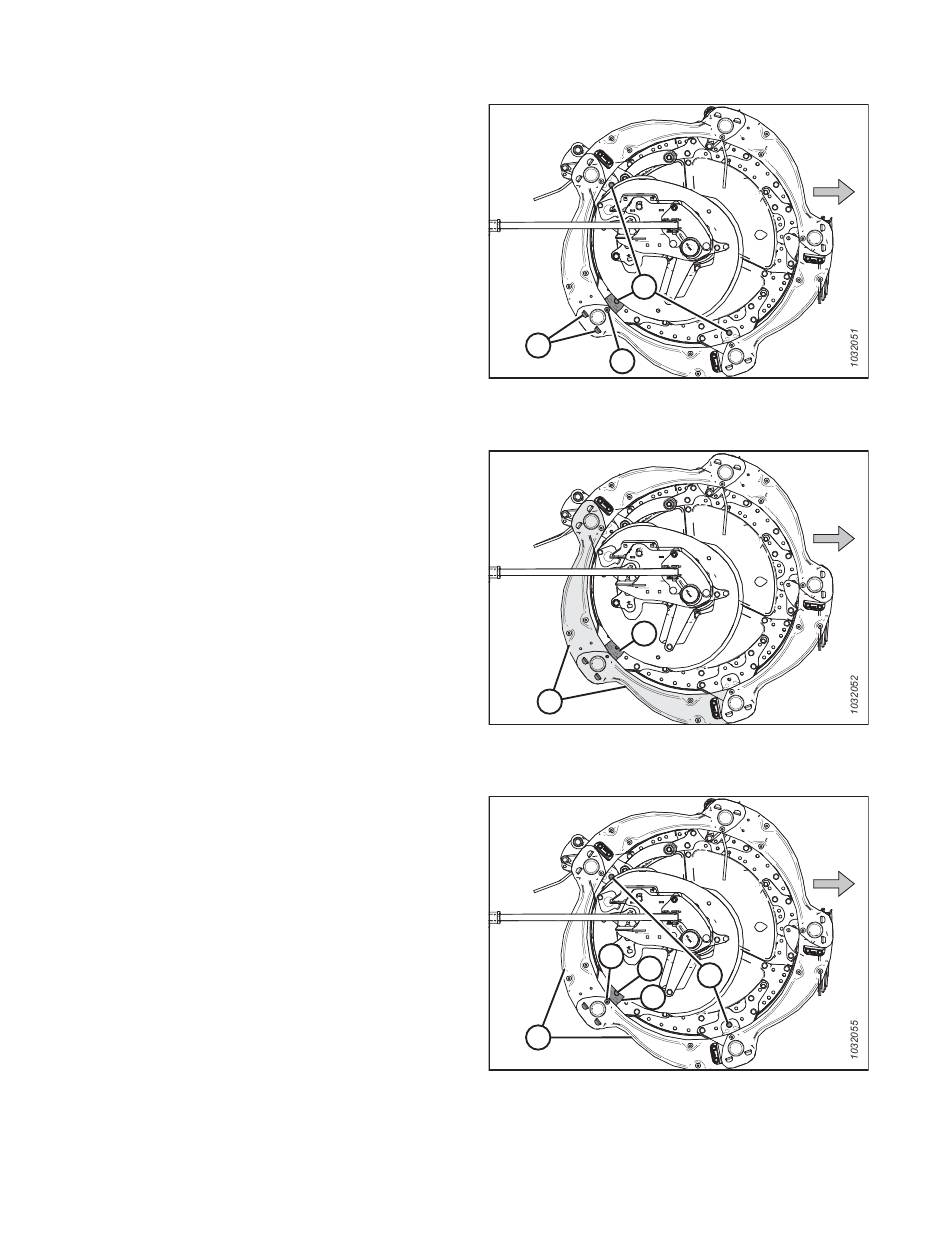

Abbildung 4.336: Aufnahmen von Haspel-
Seitenblechen
Abbildung 4.337: Aufnahmen von Haspel-
Seitenblechen
C
Abbildung 4.338: Aufnahmen von Haspel-
Seitenblechen
480
C
B
B
A
D
B
E
A
Revision A
