Konfiguration mit spitzen Messerfingern an Doppelmesserschneidwerken – FD240
Messerfinger helfen beim Ausrichten des Messerrückens. Druckdaumen halten die Abschnitte des Messerrückens gegen
die Messerfinger gedrückt, um ein ordnungsgemäßes Schneiden zu gewährleisten.
F
G

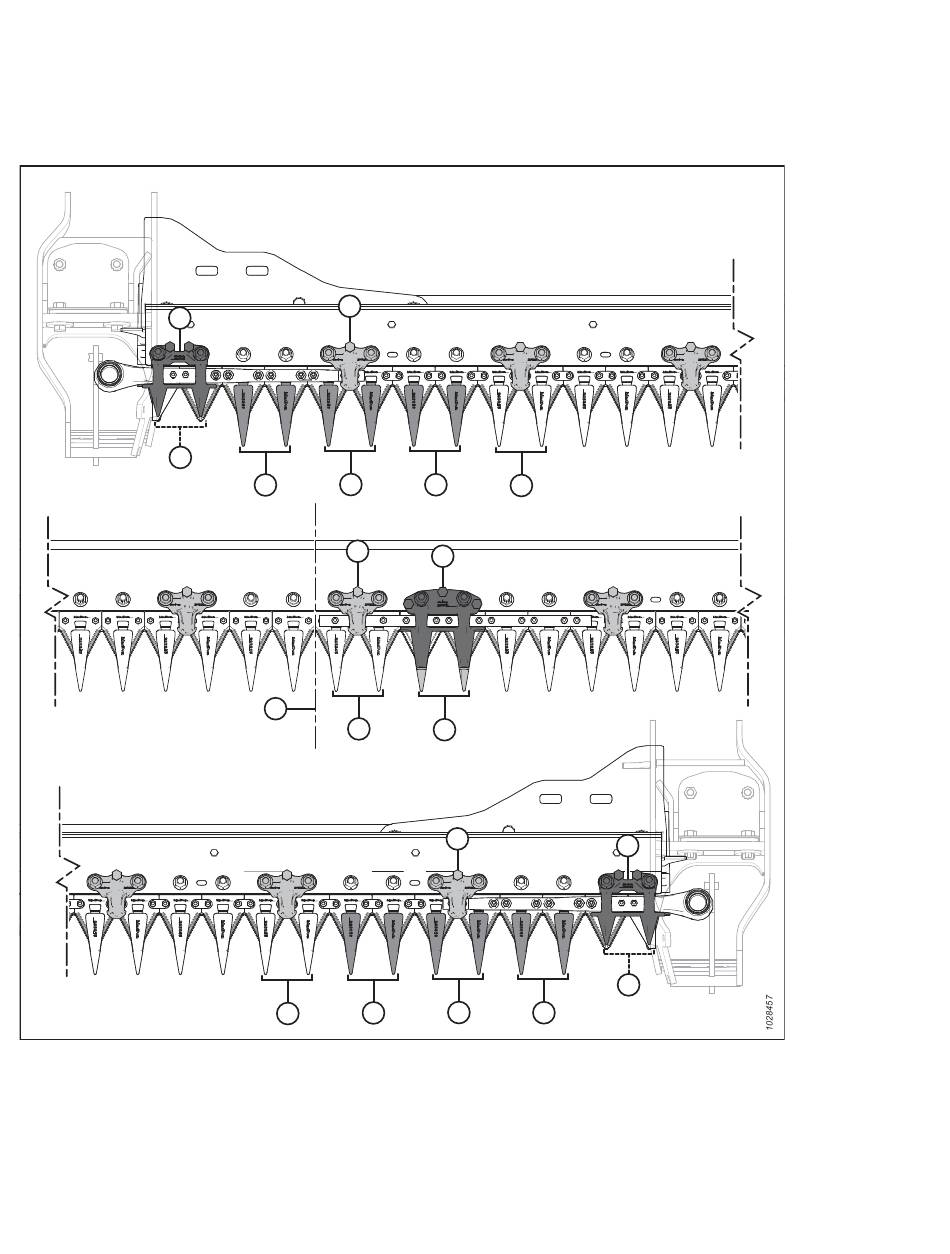

Abbildung 4.128: Einbauorte spitzer Messerfinger und Druckdaumen – Doppelmesserschneidwerk FD240
A – Druckdaumen für spitz zulaufende Messerfinger(MD #286329)
C – Spitz zulaufender mittiger Messerfinger (MD #286317)
E – Spitzer Abschluss-Messerfinger (ohne Verschleißplatte) (MD #286316)
G – Kurzer Messerfinger (ohne Verschleißplatte) (MD #286319)
262415
WARTUNG UND SERVICE
A
E
E
E
A
B
H
D
C
E
D
366
D
A
F
G
E
E
B – Druckdaumen für mittige spitz zulaufende Messerfinger (MD #286332)
D – Spitzer Messerfinger (MD #286315)
F – Druckdaumen für kurze Messerfinger (MD #286331)
H – Schneidwerksmitte
Revision A
