6. Die beiden Stoppmuttern, Unterlegscheiben und
Schrauben (A) entfernen, mit denen der Sensor (B) am
Schneidwerk-Tragrahmen befestigt ist. Den Sensor
entfernen.
7. Neuen Sensor (B) an Halterung (C) am Schneidwerk-
Tragrahmen anbringen. Mit den beibehaltenen
Schrauben (A), Unterlegscheiben und Stoppmuttern
anbringen. Schrauben (A) auf 2–3 Nm (17–27 lbf in)
anziehen.
8. Mit den aufbewahrten Sechskantschrauben (A)
Sensorbügel (B) wieder sichern. Der Sensorzeiger (C) muss
in die gleiche Richtung zeigen wie die spitz zulaufende Seite
des Sensorbügels (B).
9. Schrauben (A) auf 4 Nm (35 lbf•in) anziehen.
10. Den Kabelbaum an den Sensor anschließen.
11. Den Spannungsbereich des Sensors prüfen. Eine Anleitung
finden Sie im Abschnitt
Haspelhöhensensors, Seite
3.9.12 Haspel-Horizontalstellung
Die Haspel-Horizontalstellung trägt entscheidend dazu bei, dass auch unter widrigen Bedingungen die besten
Ernteergebnisse erzielt werden. In der vom Hersteller empfohlenen Haspelstellung steht der Stellungszeiger mittig auf der
Anzeige (Stellung 4–5). Diese Stellung eignet sich für normale Erntebedingungen. Die Horizontalstellung kann mit den
Bedienelementen in der Fahrerkabine nachgestellt werden.
Um die Leistung der Haspel unter bestimmten Erntebedingungen zu verbessern, kann die Haspel um ca. 155 mm (6 Zoll)
nach hinten verschoben werden, indem die Horizontalzylinder an den Haspelarmen des Schneidwerks umgesetzt werden.
Siehe
Umsetzen der Horizontalzylinder, Seite 175
262415
Kontrollieren und Nachstellen des
169.
bzgl. Anweisungen.
BETRIEB
A
B

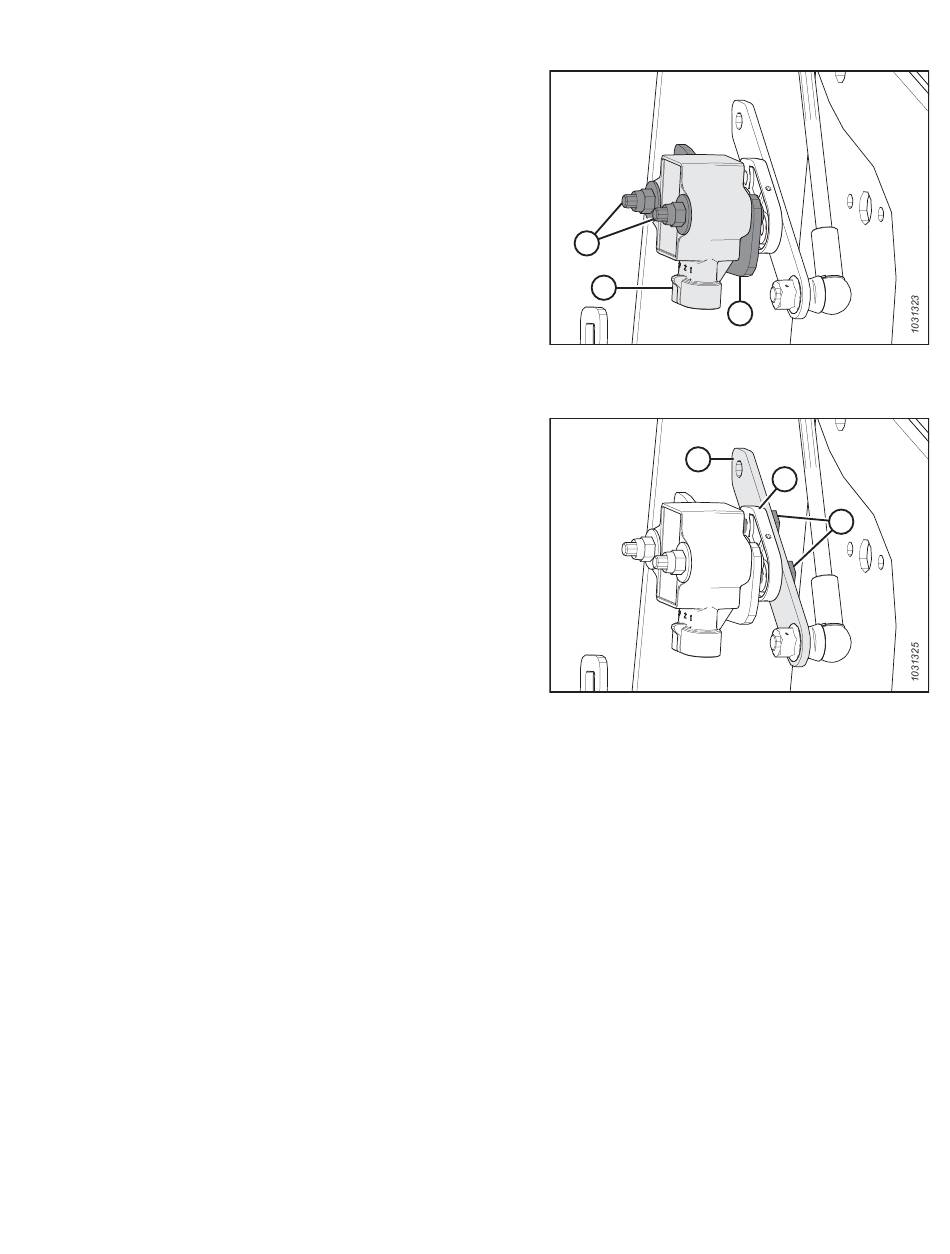

Abbildung 3.193: Haspelhöhensensor – Rechter
Haspelarm
Abbildung 3.194: Haspelhöhensensor – Rechter
Haspelarm
173
C
B
C
A
Revision A
