3. Die linke Seite der Antriebsrolle (A) auf die Keilwelle (B) des
Antriebsmotors schieben.
4. Zwei Schrauben (A) in den Einzugstragrahmen einsetzen.
5. Die beiden Abdeckungen (B) auf die Schrauben setzen.
WICHTIG:
Die Abdeckungen in der abgebildeten Reihenfolge
aufsetzen.
6. Das Antriebsrollenlagergehäuse mit zwei Muttern (C)
sichern.
7. Das Einzugsförderband einbauen. Eine Anleitung finden Sie
im Abschnitt
4.10.1 Ersetzen des Einzugsförderbandes, Seite
399.
8. Das Einzugsförderband spannen. Eine Anleitung finden Sie
im Abschnitt
4.10.2 Prüfen und Nachstellen der Spannung
des Einzugsförderbands, Seite
Ausbauen des Einzugsförderband-Antriebsrollenlagers
Das Lager der Einzugsförderband-Antriebsrolle nimmt die Rotationsbewegung der Rolle auf. Beim Austausch muss das
Lager ausgebaut werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
1. Die Haspel vollständig anheben.
2. Das Schneidwerk vollständig anheben.
262415
WARTUNG UND SERVICE
404.
409
B

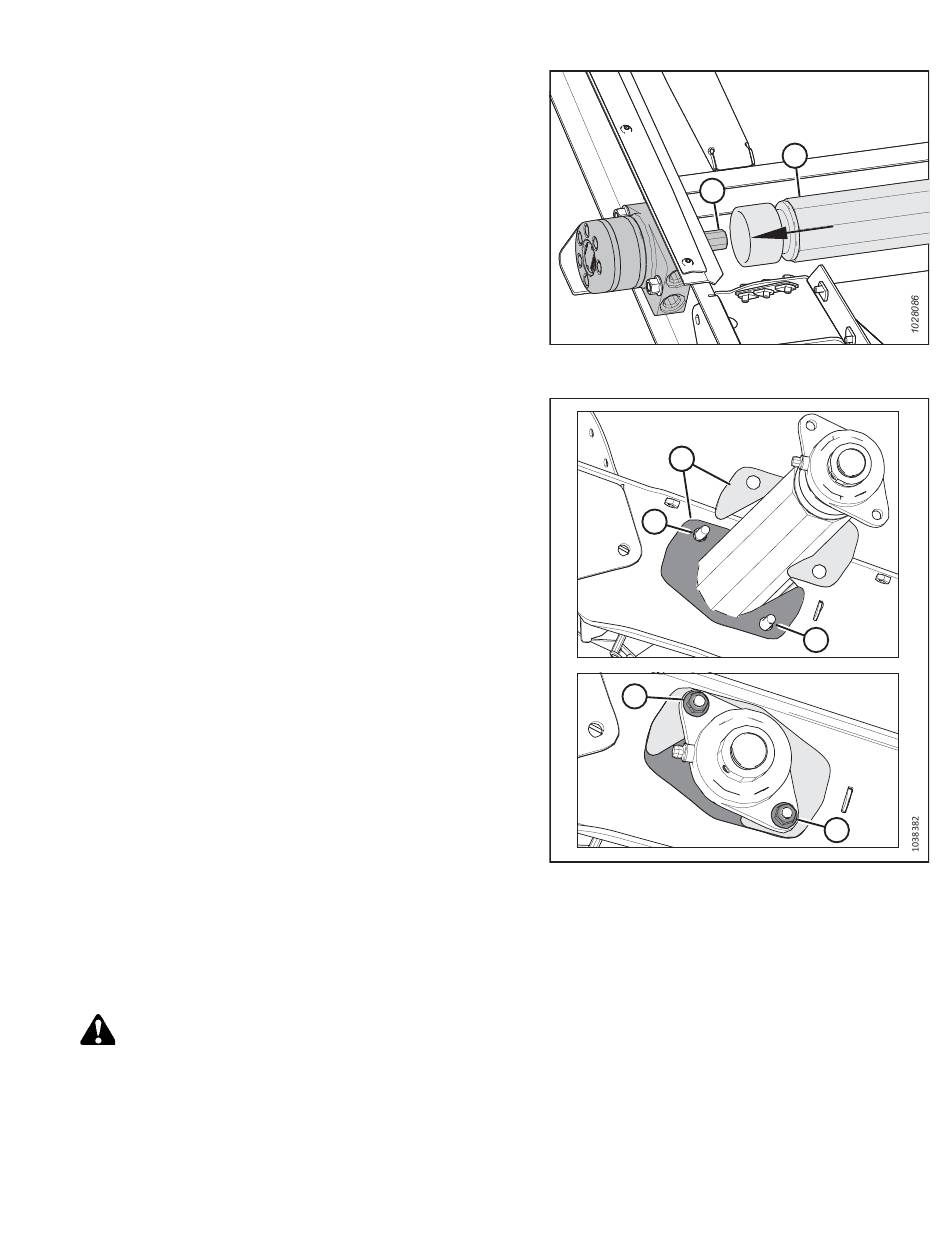

Abbildung 4.196: Einzugsförderbandmotor
A B
A
C
Abbildung 4.197: Antriebsrolle – Lagerungsseite
A
A
C
