Starres Schneidwerk
Das Schneidwerk ist auf das Mähen mit bodenaufliegendem Messerbalken ausgelegt. Sind die Seitenflügel verriegelt, ist
das Schneidwerk starr gestellt. Der Messerbalken bleibt in diesem Fall gerade. Wenn die drei Teile des Schneidwerks
verriegelt sind, ist der Messerbalken starr und bewegt sich gleichzeitig auf und ab.
Wie folgt vorgehen, um die Seitenflügel zu verriegeln:
1. Die Verriegelung der Seitenflügel (A) in die obere Halterung
bringen und so den Seitenflügel verriegeln. Beim Verriegeln
sollte ein Geräusch hörbar sein.
2. Wenn das Verriegelungsgestänge nicht einrastet, den
Seitenflügel durch Anheben/Absenken des Schneidwerks,
Ändern des Anstellwinkels oder Verfahren des
Mähdreschers so lange verrücken, bis das Gestänge
einrastet.
3. Wenn die Verriegelung immer noch nicht einrastet, mit
dem nächsten Schritt fortfahren.
4. Abdeckung der Flex-Aufhängung abnehmen. Eine Anleitung
finden Sie im Abschnitt
der Flex-Schneidwerksmechanik, Seite
5. Die linke Seitenverkleidung öffnen. Eine Anleitung finden
Sie im Abschnitt
Öffnen der Schneidwerk-
Seitenverkleidungen, Seite
6. Federstecker (A) abziehen, der Multitool (B) in der
Halterung am linken Abschlussblech sichert.
7. Das Multitool (B) aus seiner Aufbewahrungsposition
nehmen. Den Federstecker wieder an der Halterung
anbringen.
8. Multitool (A) an Platte (B) ansetzen und den Seitenflügel
auf- und abbewegen, bis er verriegelt.
9. Das Multitool (A) wieder in seine Aufbewahrungsposition
bringen.
10. Die Abdeckung der Flex-Aufhängung wieder anbringen. Eine
Anleitung finden Sie im Abschnitt
der inneren Flex-Schneidwerksmechanik, Seite
262415
Abnehmen der inneren Abdeckung
54.
43.
Einbauen der Abdeckung
55.
BETRIEB
A

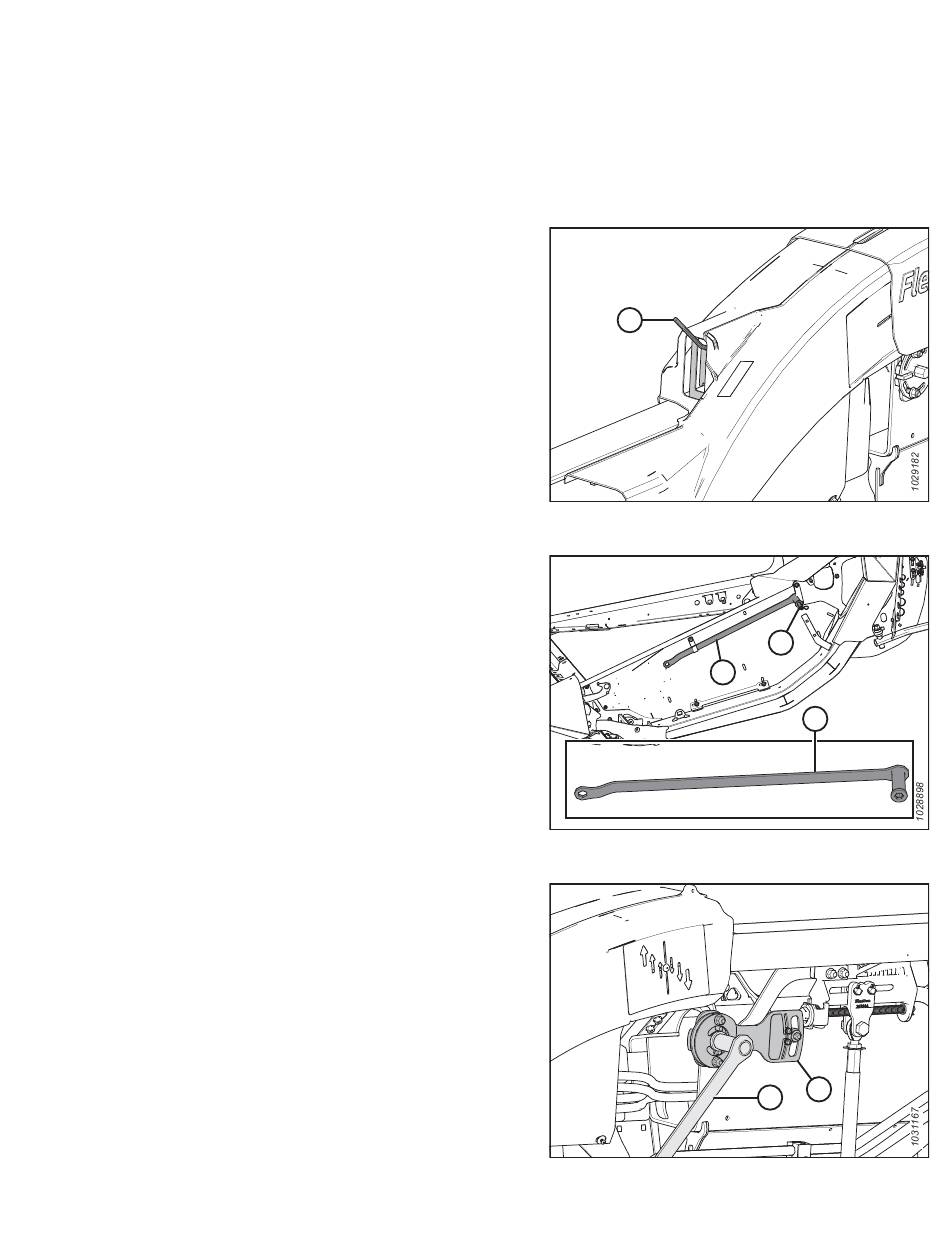

Abbildung 3.159: Seitenflügel verriegelt
Abbildung 3.160: Abschlussblech links
Abbildung 3.161: Seitenflügel verriegelt
