6. Die Haspel vollständig absenken und die Steuertaste weiterhin gedrückt halten, um die Zylinder in Phase zu bringen.
7. Den Motor abstellen und den Zündschlüssel abziehen.
8. Gehen Sie wie folgt vor, um den Abstand an den Haspel-
Außenseiten einzustellen:
a.
Die Schraube (A) am Zylinder des äußeren Arms lösen.
b. Den Hydraulikkolben (B) wie erforderlich einstellen:
• Um den Abstand zwischen den Haspelfingern und
dem Messerbalken zu vergrößern, den
Hydraulikkolben (B) aus dem Gabelkopf
herausdrehen.
• Um den Abstand zwischen den Haspelfingern und
dem Messerbalken zu verkleinern, den
Hydraulikkolben (B) in den Gabelkopf hineindrehen.
c.
Die Schraube (A) festziehen.
9. Schritt
8, Seite 456
auf der gegenüberliegenden Seite des
Schneidwerks wiederholen.
262415
WARTUNG UND SERVICE

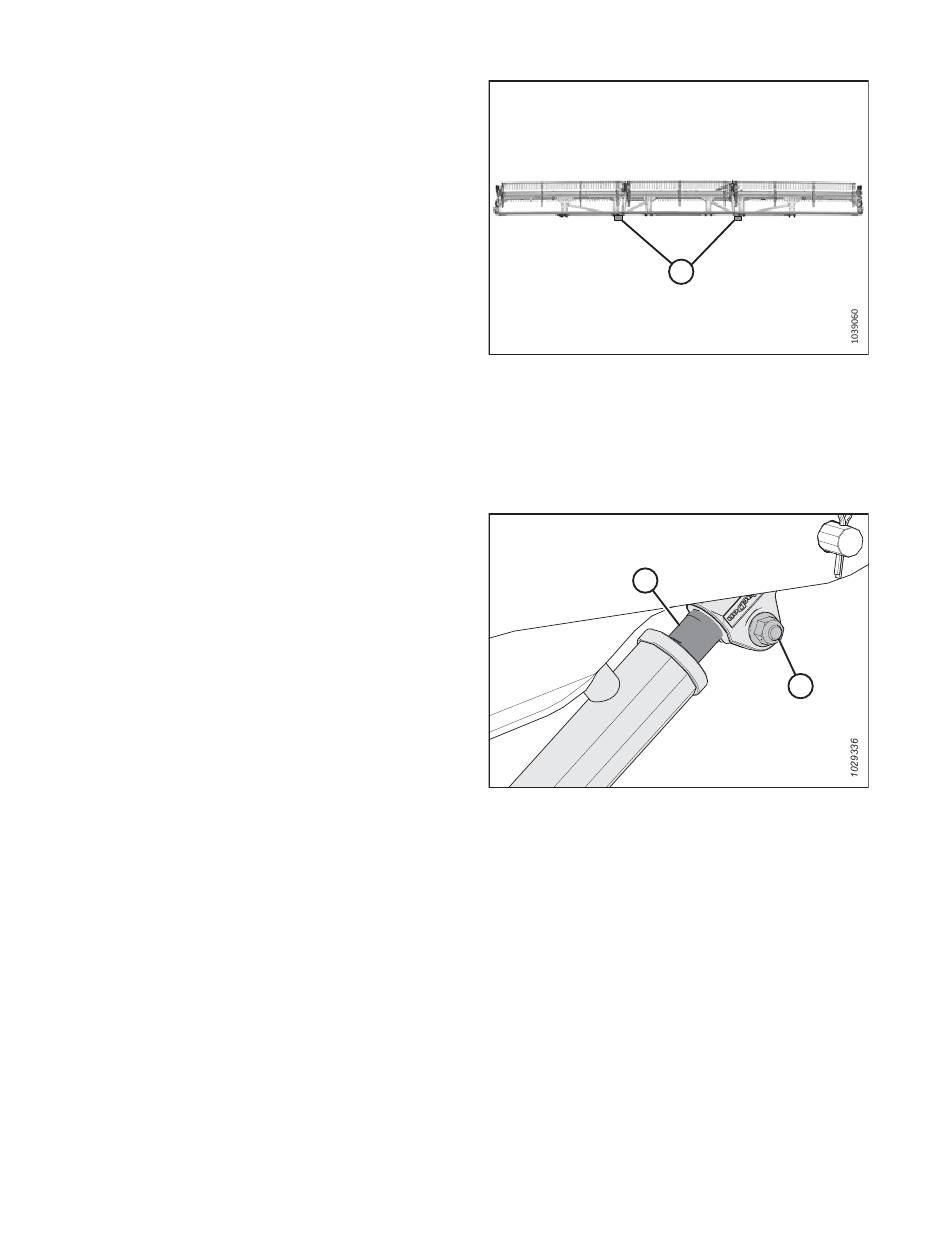

Abbildung 4.288: Unterstellpunkte für Holzklötze für
FlexDraper
Abbildung 4.289: Zylinder äußerer Haspelarm
456
A
– dreiteilige Haspel
®
B
A
Revision A
