Einbau - Kawasaki EL250 Werkstatt-Handbuch

• Den vorderen Kotflügel entfernen (siehe Ausbau des vor
deren Kotflügels im Abschnitt Rahmen und Fahrgestell).
• Die oberen und unteren Gabelbein-Klemmbolzen lösen.
• Das Gabelbein nach unten herausdrehen.

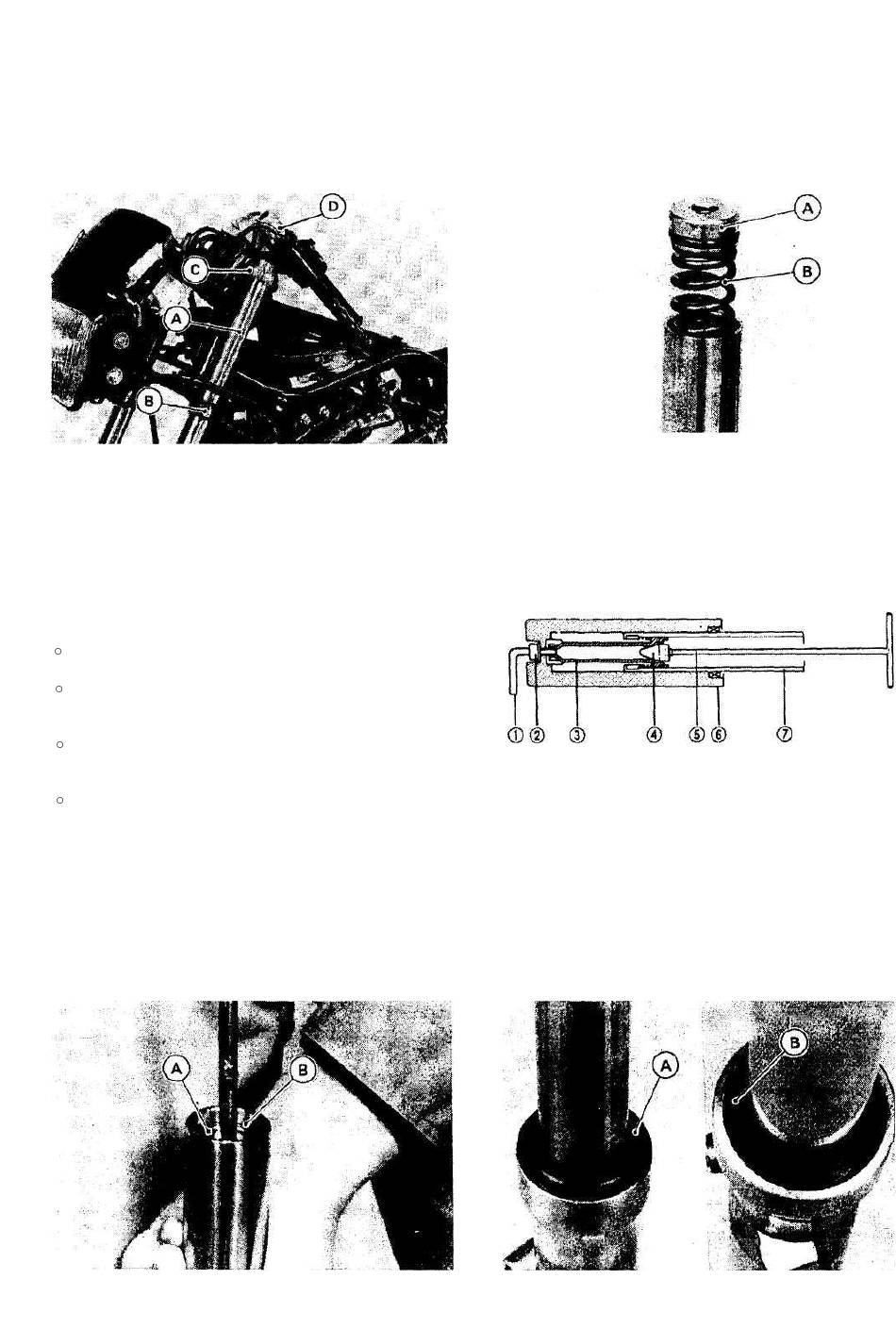

A. Gabelbein
B. Unterer Klemmbolzen
Einbau (pro Gabelbein)
• Beim Einbau des Gabelbeins auf folgendes besonders
achten:
Wenn das Gabelbein zerlegt wurde, ist der Ölstand zu
kontrollieren.
Die oberen und unteren Klemmbolzen mit dem vorge-
schriebenen Drehmoment festziehen (siehe Explosions-
zeichnung).
Die Bremssattelbefestigungsschrauben mit dem vorge-
schriebenen Drehmoment festziehen (siehe Explosions-
zeichnung im Abschnitt Bremsen).
Die Vorderradbremse nach dem Einbau ausprobieren.
Zerlegung
• Die Vorderradgabel ausbauen.
• Auf den oberen Bolzen drücken und den Sicherungsring
entfernen.
A. Oberer Bolzen
C. Oberer Klemmbolzen
D. Lenker
B. Sicherungsring
• Den oberen Bolzen entfernen und die Gabelfeder aus
dem Gabelbein herausziehen.
A. Oberer Bolzen
• Den Zylinder mit dem Haltewerkzeug und Adapter
(Spezialwerkzeuge) festhalten und die Inbusschraube
herausdrehen.
1. Inbusschlüssel
2. Inbusschraube
3. Zylinder
4. Adapter: 57001-1057
• Die Staubdichtung und den Sicherungsring entfernen.
Dann das Innenrohr aus dem Außenrohr herausziehen;
verwenden Sie hierfür das Gewicht (Spezialwerkzeug).
A. Staubdichtung
FEDERUNG 12-5
B. Feder
5. Griff: 57001-183
6. Äußeres Rohr
7. Inneres Rohr
B. Sicherungsring
