Kupplung

Da die Kupplungsscheiben verschleißen und der Kupp-
lungszug sich im Laufe der Zeit dehnt, muß die Kupplung
entsprechend der Inspektionstabelle nachgestellt werden.
ACHTUNG: Um ernsthafte
vermeiden, den heißen Motor oder das Auspuffrohr
während der Einstellung nicht berühren.
Prüfen der Einstellung
• Den Kupplungshebel ziehen, bis das freie Spiel ausge-
glichen ist.
• Den Spalt zwischen Hebel und Hebelhalterung messen.

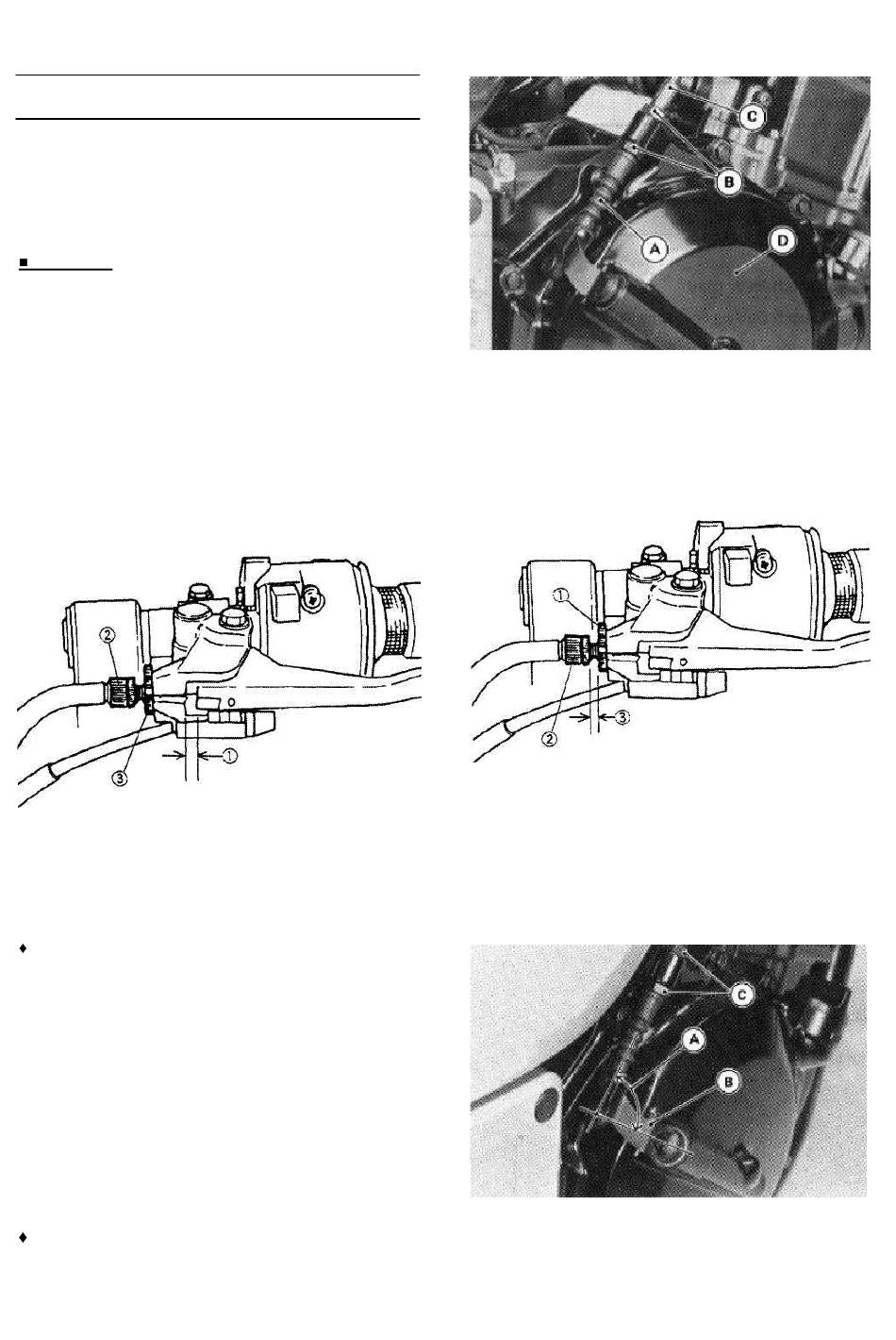

Freies Spiel des Kupplungshebels
1. Freies Spiel des Kupplungshebels 2-3 mm
2. Einsteller
3. Kontermutter
Wenn der Spalt zu breit ist, rückt die Kupplung unter Um-
ständen nicht vollständig aus. Wenn der Spalt zu eng ist,
kann es vorkommen, daß die Kupplung nicht vollständig
einkuppelt. In beiden Fällen muß die Kupplung nachge-
stellt werden.
Nachsteilen der Kupplung
• Die gerändelte Kontermutter am Kupplungshebel lösen.
• Den Einsteller so drehen, daß der Kupplungshebel ein
Spiel von 2-3 mm hat.
• Die Kontermutter festziehen.
Wenn diese Einstellung nicht möglich ist, können Sie die
Einsteilmuttern am unteren Ende des Kupplungszug be-
nutzen.
• Die Einstellmuttern am Kupplungsdeckel vollständig lö-
sen.
Verbrennungen zu
A. Staubdeckel
B. Einstellmuttern
• Die gerändelte Kontermutter am Kupplungshebel lösen.
• Den Einsteller drehen, bis 5-6 mm des Gewindes sichtbar
sind.
Luft des Kupplungseinstellers
1. Kontermutter
2. Einsteller
• Die Außenhülle des Kupplungszugs stramm ziehen und
die unteren Einstellmuttern gegen die Halterung festzie-
hen.
• Kontrollieren Sie jetzt, ob der Kupplungsausrückhebel in
einem Winkel von 80-90° zum Kupplungszug steht.
A. 80-90°
B. Ausrückhebel
• Den Einsteller am Kupplungshebel drehen, bis das vor-
schriftsmäßige Spiel vorhanden ist.
5-4 KUPPLUNG
C. Kupplungszug
D. Kupplungsdeckel
3. 5-6 mm
C. Einstellmuttern
