6.2.1 1-phasige Wärmepumpe CS7000iAW 5/7/9 OR-S und 3-phasiger integrierter elektrischer Zuheizer
1
15
16

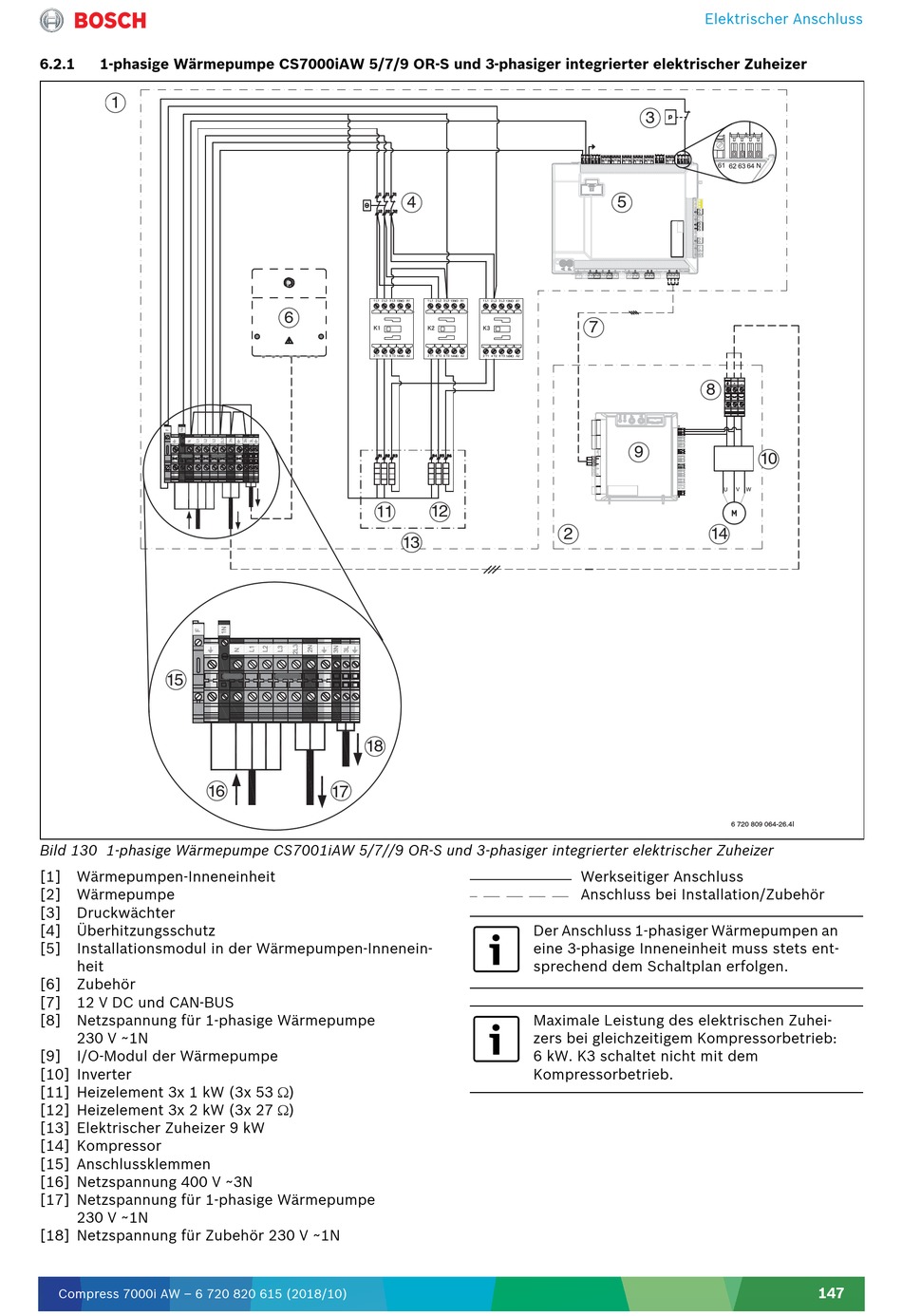

Bild 130 1-phasige Wärmepumpe CS7001iAW 5/7//9 OR-S und 3-phasiger integrierter elektrischer Zuheizer
[1] Wärmepumpen-Inneneinheit
[2] Wärmepumpe
[3] Druckwächter
[4] Überhitzungsschutz
[5] Installationsmodul in der Wärmepumpen-Innenein-
heit
[6] Zubehör
[7] 12 V DC und CAN-BUS
[8] Netzspannung für 1-phasige Wärmepumpe
230 V ~1N
[9] I/O-Modul der Wärmepumpe
[10] Inverter
[11] Heizelement 3x 1 kW (3x 53)
[12] Heizelement 3x 2 kW (3x 27)
[13] Elektrischer Zuheizer 9 kW
[14] Kompressor
[15] Anschlussklemmen
[16] Netzspannung 400 V ~3N
[17] Netzspannung für 1-phasige Wärmepumpe
230 V ~1N
[18] Netzspannung für Zubehör 230 V ~1N
Compress 7000i AW – 6 720 820 615 (2018/10)
4
6
12
11
13
18
17
Elektrischer Anschluss
3
5
7
9
2
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
Der Anschluss 1-phasiger Wärmepumpen an
eine 3-phasige Inneneinheit muss stets ent-
sprechend dem Schaltplan erfolgen.
Maximale Leistung des elektrischen Zuhei-
zers bei gleichzeitigem Kompressorbetrieb:
6 kW. K3 schaltet nicht mit dem
Kompressorbetrieb.
8
10
14
