Bosch Compress 7000i AW Planungsunterlage Seite 181

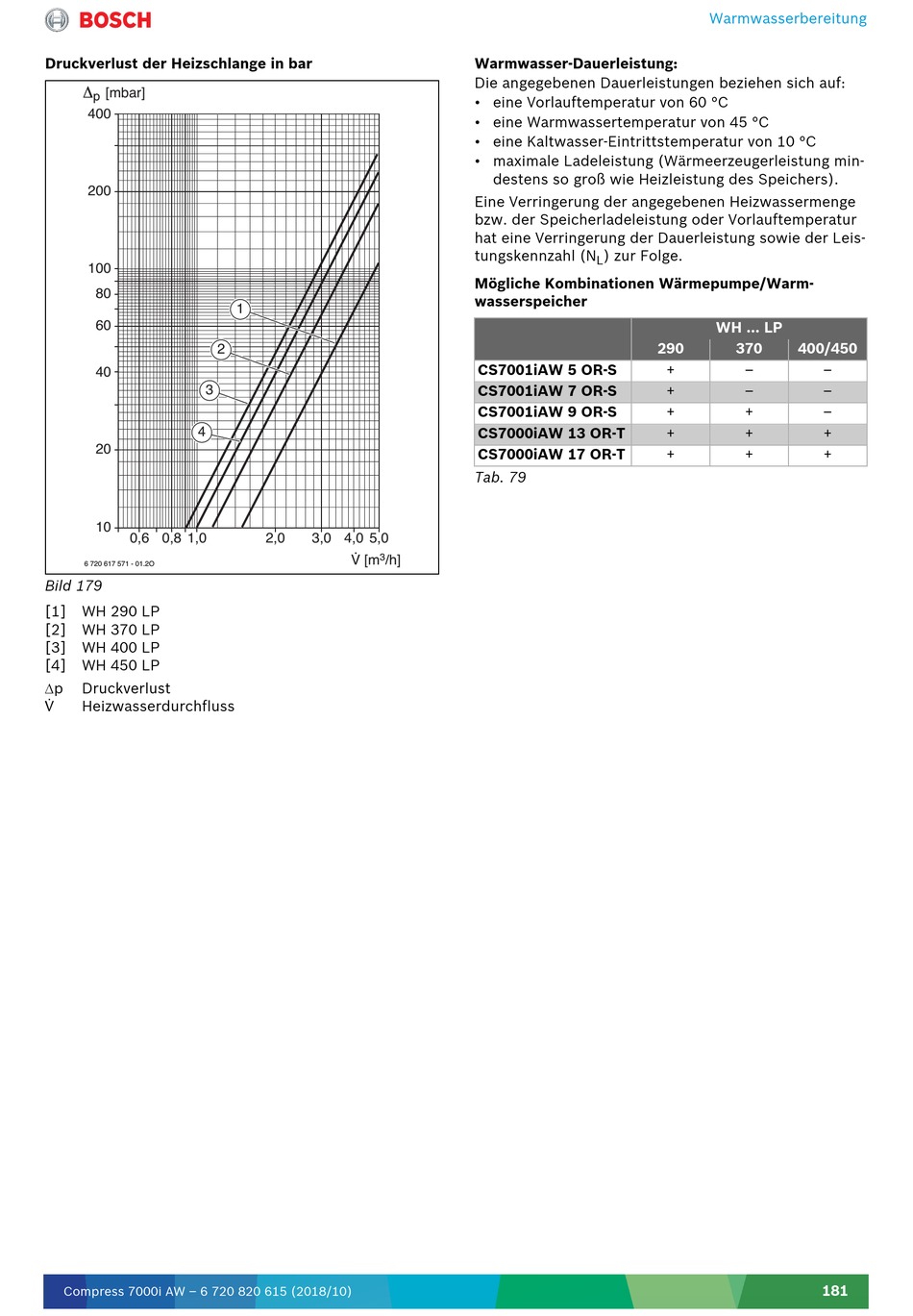

Druckverlust der Heizschlange in bar
[mbar]
400
200
100
80
60
2
40
3
4
20
10
0,6 0,8 1,0
6 720 617 571 - 01.2O
Bild 179
[1] WH 290 LP
[2] WH 370 LP
[3] WH 400 LP
[4] WH 450 LP
p
Druckverlust
V
Heizwasserdurchfluss
Compress 7000i AW – 6 720 820 615 (2018/10)
1
2,0 3,0 4,0 5,0
3
V [m /h]
Warmwasser-Dauerleistung:
Die angegebenen Dauerleistungen beziehen sich auf:
• eine Vorlauftemperatur von 60 °C
• eine Warmwassertemperatur von 45 °C
• eine Kaltwasser-Eintrittstemperatur von 10 °C
• maximale Ladeleistung (Wärmeerzeugerleistung min-
destens so groß wie Heizleistung des Speichers).
Eine Verringerung der angegebenen Heizwassermenge
bzw. der Speicherladeleistung oder Vorlauftemperatur
hat eine Verringerung der Dauerleistung sowie der Leis-
tungskennzahl (N ) zur Folge.
L
Mögliche Kombinationen Wärmepumpe/Warm-
wasserspeicher
CS7001iAW 5 OR-S
CS7001iAW 7 OR-S
CS7001iAW 9 OR-S
CS7000iAW 13 OR-T
CS7000iAW 17 OR-T
Tab. 79
Warmwasserbereitung
WH ... LP
290 370 400/450
+ – –
+ – –
+ + –
+ + +
+ + +
181
