3.8 Compress 7000i AW, Inneneinheit AWMS .., solare Warmwasserbereitung, ein ungemischter
und ein gemischter Heiz-/Kühlkreis
MS 100
4
1
TS1
PS1

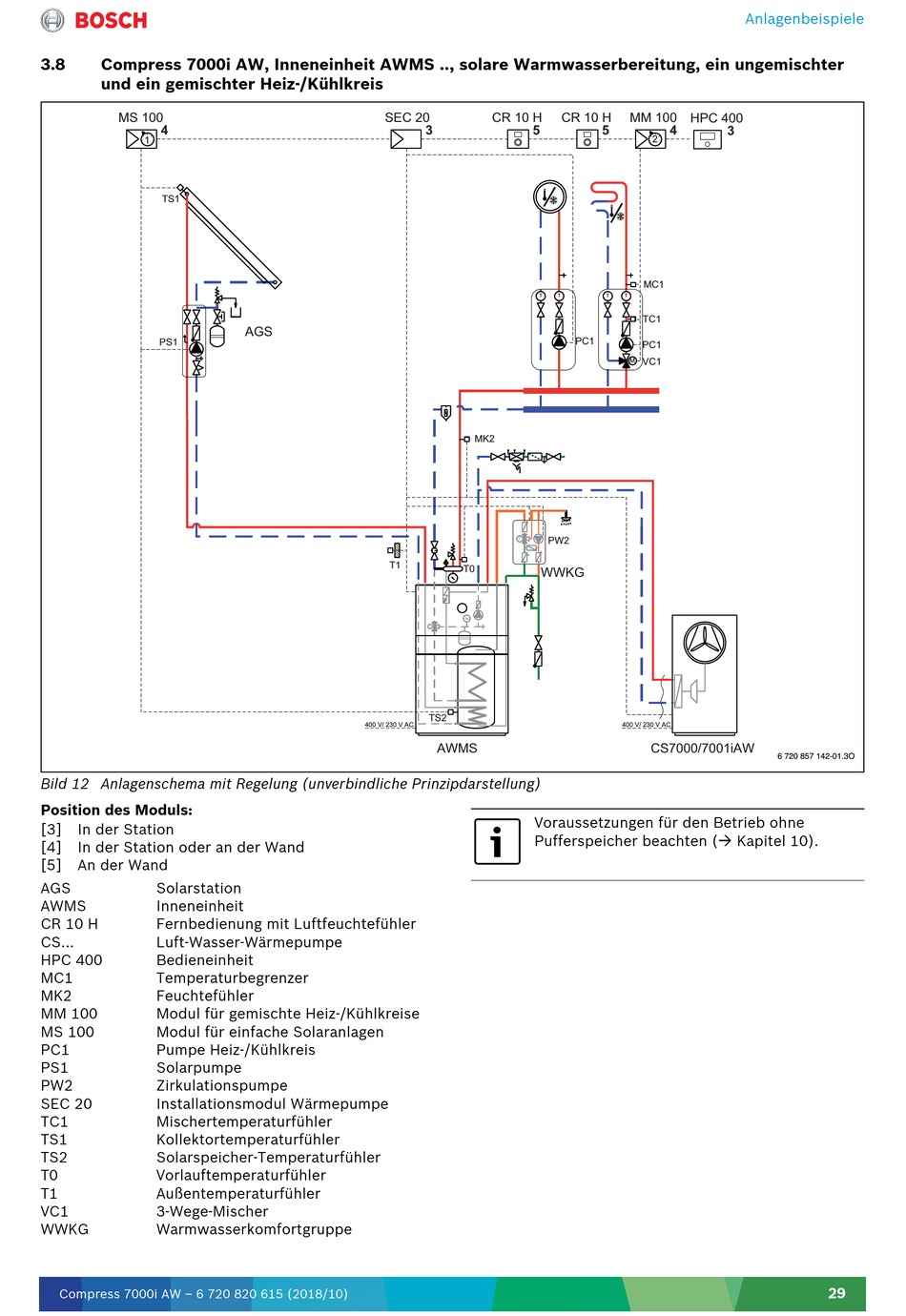

Bild 12 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AGS Solarstation
AWMS Inneneinheit
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Modul für einfache Solaranlagen
PC1 Pumpe Heiz-/Kühlkreis
PS1 Solarpumpe
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
VC1 3-Wege-Mischer
WWKG Warmwasserkomfortgruppe
Compress 7000i AW – 6 720 820 615 (2018/10)
SEC 20
AGS
T1
400 V/ 230 V AC
CR 10 H CR 10 H
3 5
T T
PC1
MK2
PW2
T
T0
WWKG
TS2
AWMS
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
Anlagenbeispiele
MM 100 HPC 400
5 4 3
2
MC1
T T
TC1
PC1
VC1
M
400 V/ 230 V AC
CS7000/7001iAW
6 720 857 142-01.3O
