Elektrischer Anschluss
6.1.1 CAN-BUS und EMS – Überblick
1
3
8
7
2

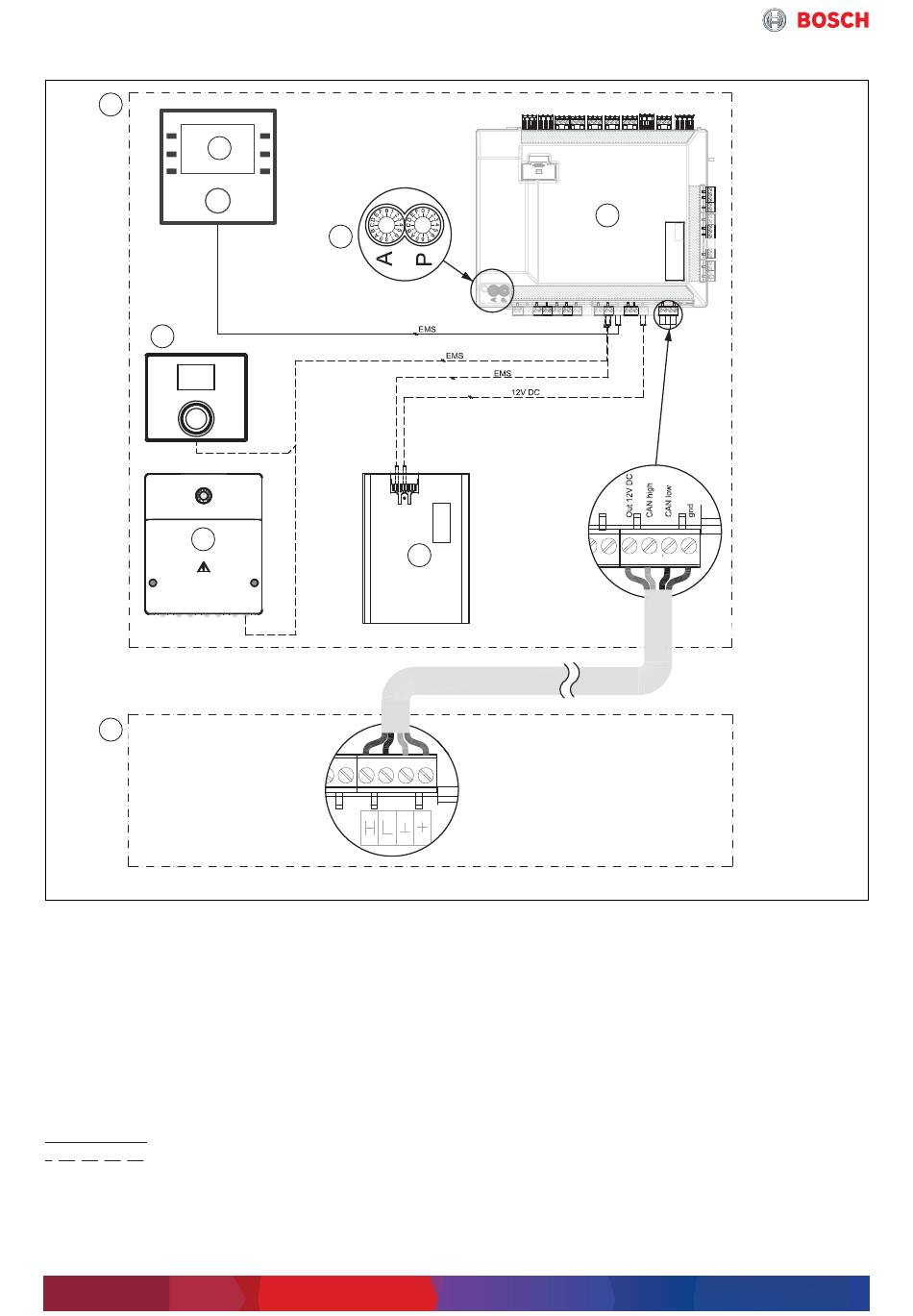

Bild 124 CAN-BUS und EMS – Überblick
[1] Inneneinheit
[2] Außeneinheit CS7000iAW .. IR/OR
[3] Bedieneinheit
[4] Grundeinstellung für Inneneinheit AWE 9:
A = 0, P = 1
Grundeinstellung für Inneneinheit AWE 17:
A = 0, P = B
[5] Installationsmodul
[6] IP-Modul
[7] Module, z. B. MMH oder MS 100
[8] Fernbedienung CR 10 oder CR 10 H ((Zubehör)
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
142
4
6
5
Compress 7000i AW – 6 720 820 615 (2018/10)
