Anlagenbeispiele

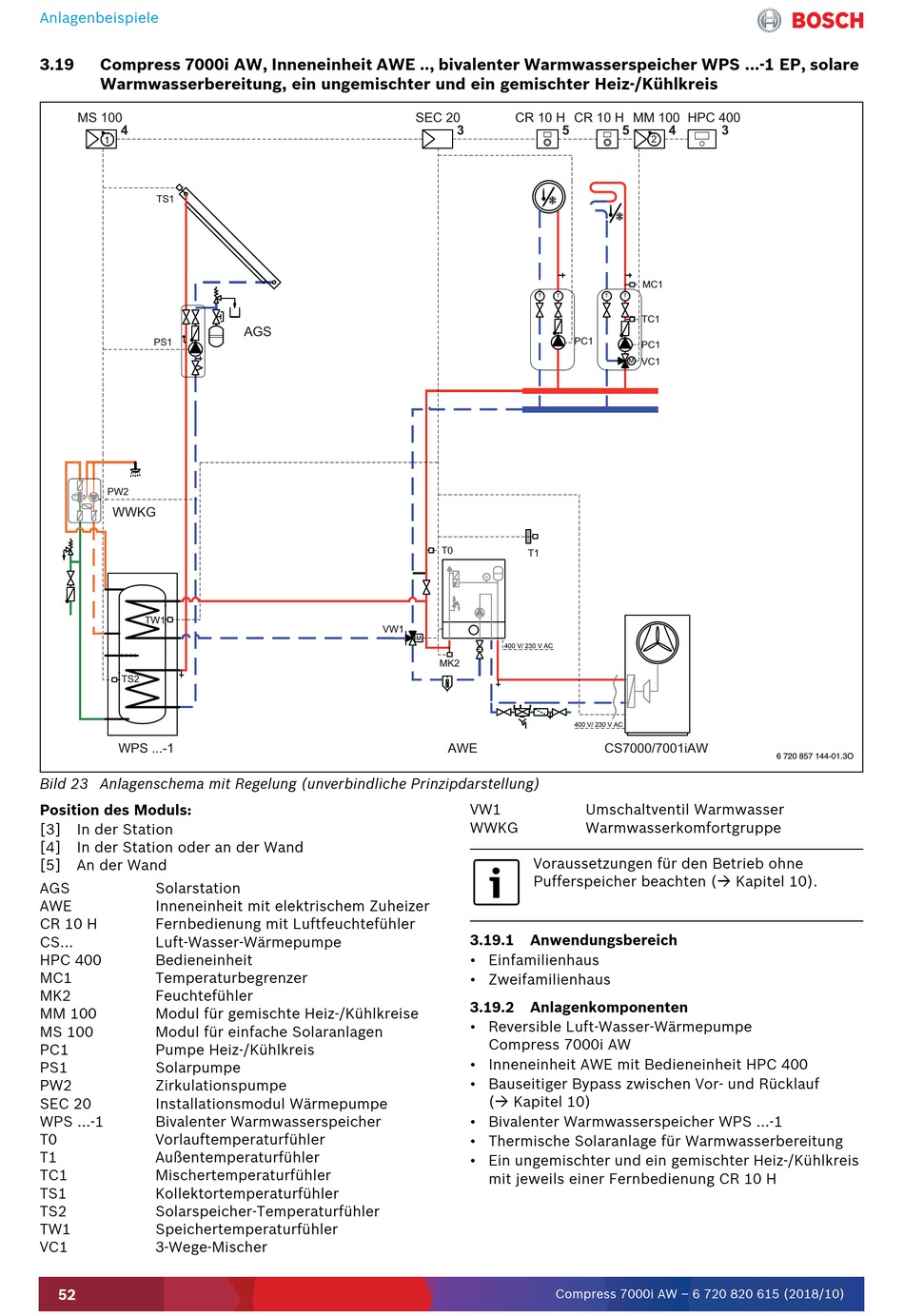

3.19 Compress 7000i AW, Inneneinheit AWE .., bivalenter Warmwasserspeicher WPS ...-1 EP, solare
Warmwasserbereitung, ein ungemischter und ein gemischter Heiz-/Kühlkreis
MS 100
4
1
TS1
PS1
PW2
T
WWKG
TW1
TS2
WPS ...-1
Bild 23 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AGS Solarstation
AWE Inneneinheit mit elektrischem Zuheizer
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Modul für einfache Solaranlagen
PC1 Pumpe Heiz-/Kühlkreis
PS1 Solarpumpe
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
WPS ...-1 Bivalenter Warmwasserspeicher
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
52
SEC 20
AGS
VW1
M
CR 10 H CR 10 H
3 5
T T T
PC1
T0
T1
400 V/ 230 V AC
MK2
400 V/ 230 V AC
AWE
CS7000/7001iAW
VW1 Umschaltventil Warmwasser
WWKG Warmwasserkomfortgruppe
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
3.19.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.19.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWE mit Bedieneinheit HPC 400
• Bauseitiger Bypass zwischen Vor- und Rücklauf
( Kapitel 10)
• Bivalenter Warmwasserspeicher WPS ...-1
• Thermische Solaranlage für Warmwasserbereitung
• Ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
Compress 7000i AW – 6 720 820 615 (2018/10)
MM 100 HPC 400
5 4 3
2
MC1
T
TC1
PC1
VC1
M
6 720 857 144-01.3O
