Anlagenbeispiele
3.9 Compress 7000i AW, Inneneinheit AWMS .., Pufferspeicher BH ..., solare Warmwasserberei-
tung, ein ungemischter und ein gemischter Heiz-/Kühlkreis
MS 100
4
1
TS1
PS1

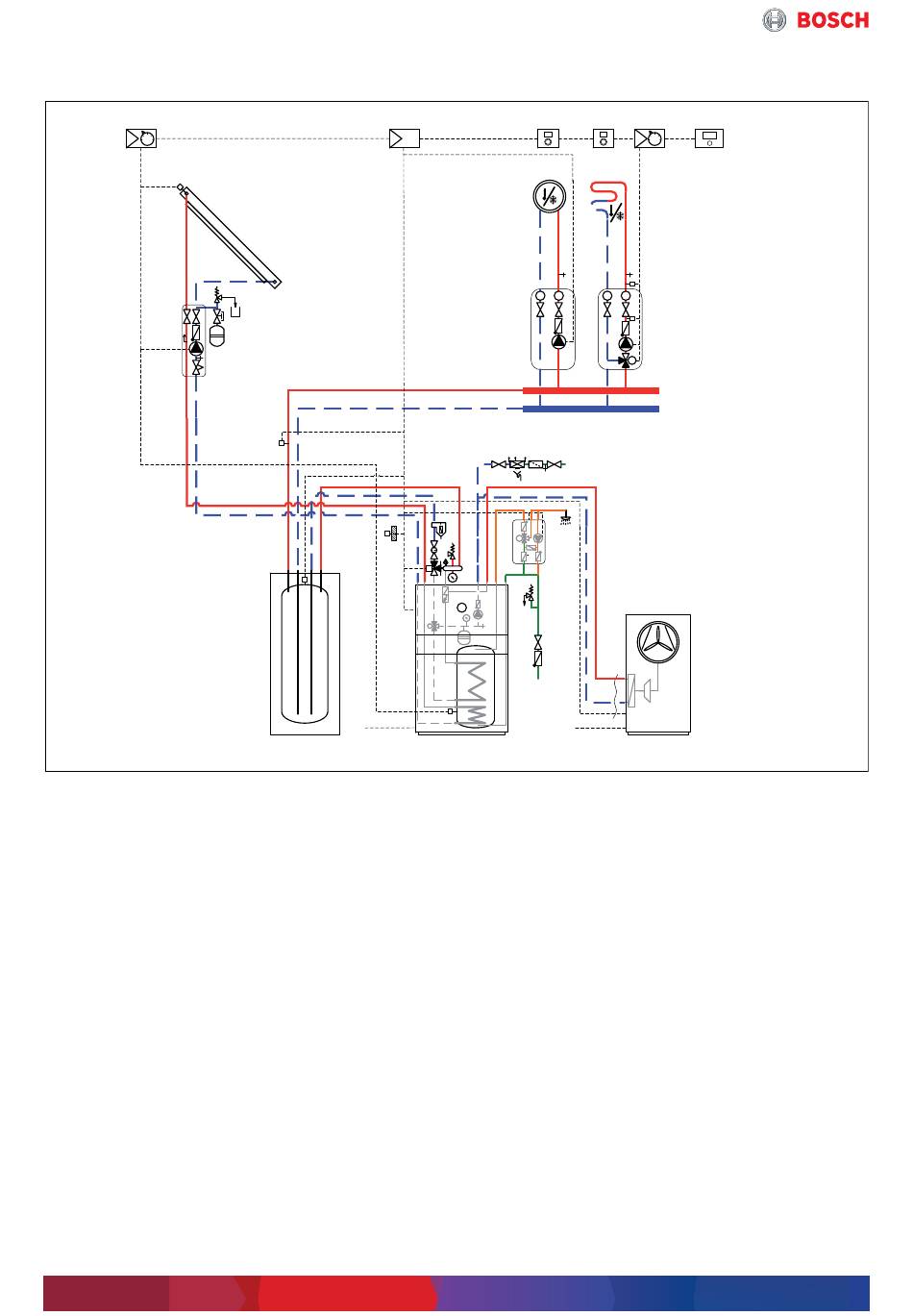

Bild 13 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1] Im Wärmeerzeuger
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AGS Solarstation
AWMS Inneneinheit
BH ... Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Modul für einfache Solaranlagen
PC1 Pumpe Heiz-/Kühlkreis
PS1 Solarpumpe
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
VC0 Umschaltventil
32
SEC 20
AGS
MK2
T1
VC0
T0
400 V/ 230 V AC
BH ...-5
CR 10 H CR 10 H
3 5
T T
PC1
PW2
T
M
WWKG
TS2
400 V/ 230 V AC
AWMS
VC1 3-Wege-Mischer
WWKG Warmwasserkomfortgruppe
3.9.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.9.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWMS mit Bedieneinheit HPC 400
• Bypass zwischen Vor- und Rücklauf über
Umschaltventil VC0

• Pufferspeicher BH 120...300-5

• Thermische Solaranlage für Warmwasserbereitung
• Ein ungemischter und eingemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
Compress 7000i AW – 6 720 820 615 (2018/10)
MM 100 HPC 400
5 4 3
2
MC1
T T
TC1
PC1
VC1
M
CS7000/7001iAW
6 720 857 143-01.3O
