Anlagenbeispiele
3.17 Compress 7000i AW, Inneneinheit AWB .., Gas-Brennwertgerät, Pufferspeicher BH ... ERZ,
Frischwasserstation FF20, ein ungemischter Heizkreis
MS 100
3
9
FF 20
BH ... -6 ERZ

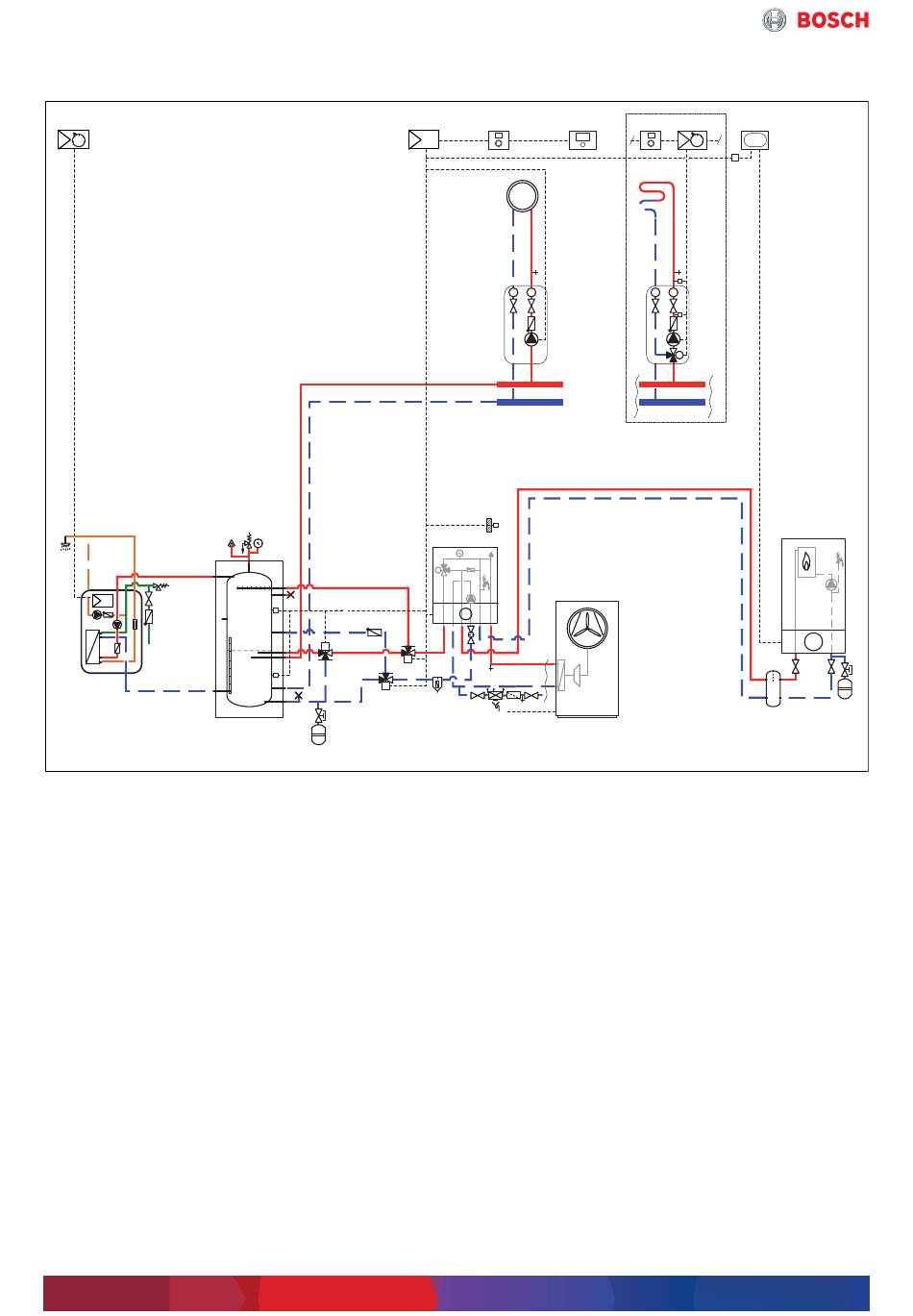

Bild 21 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1] Im Wärmeerzeuger
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWB Inneneinheit mit Mischventil
BH ... ERZ Pufferspeicher
CR 10 Fernbedienung
CS... Luft-Wasser-Wärmepumpe
FF 20 Frischwasserstation
GC9000iAW Gas-Brennwertgerät
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Regelung Frischwasserstation
PC1 Pumpe Heiz-/Kühlkreis
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TW1 Speichertemperaturfühler
UI 300 Regelung Gas-Brennwertgerät
VC0 Umschaltventil
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasser
48
SEC 20
TW1
A
AB AB
B
B
M
M
A
VC0
A
AB
T0
B M
VW1
CR 10 HPC 400
T T
T1
VW1
400 /230 V AC
AWB CS7000/7001iAW
3.17.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.17.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWB mit Bedieneinheit HPC 400
• Gas-Brennwertgerät GC9000iW.. H
• Pufferspeicher BH ... ERZ
• Frischwasserstation FF 20
• Ein ungemischter und/oder optional eingemischter
Heizkreis mit jeweils einer Fernbedienung CR 10
Compress 7000i AW – 6 720 820 615 (2018/10)
CR 10 MM 100 UI 300
2
R
T T
M
V
GC9000iAW
6 720 857 299-01.2O
