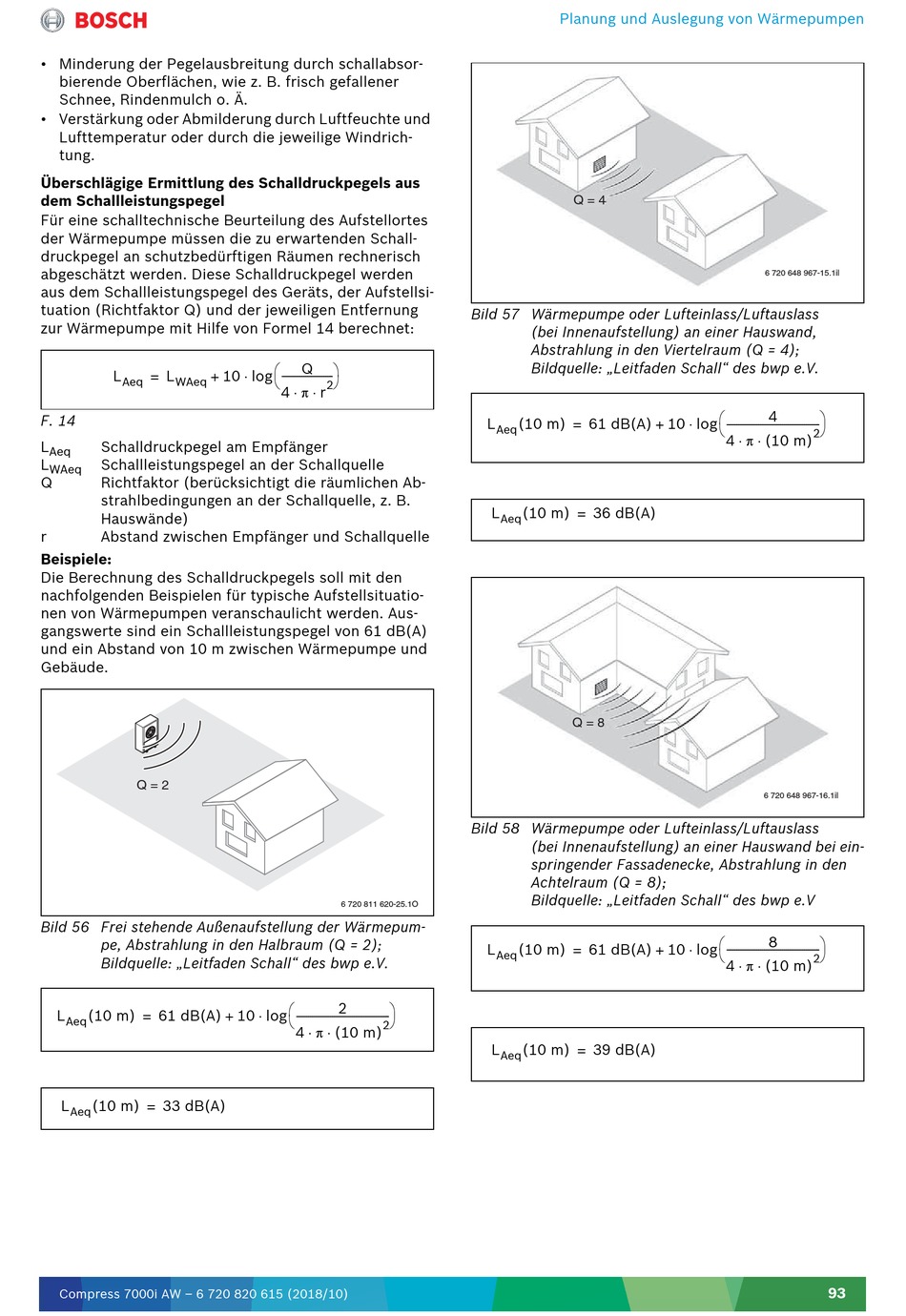

Bosch Compress 7000i AW Planungsunterlage Seite 93

• Minderung der Pegelausbreitung durch schallabsor-
bierende Oberflächen, wie z. B. frisch gefallener
Schnee, Rindenmulch o. Ä.
• Verstärkung oder Abmilderung durch Luftfeuchte und
Lufttemperatur oder durch die jeweilige Windrich-
tung.
Überschlägige Ermittlung des Schalldruckpegels aus
dem Schallleistungspegel
Für eine schalltechnische Beurteilung des Aufstellortes
der Wärmepumpe müssen die zu erwartenden Schall-
druckpegel an schutzbedürftigen Räumen rechnerisch
abgeschätzt werden. Diese Schalldruckpegel werden
aus dem Schallleistungspegel des Geräts, der Aufstellsi-
tuation (Richtfaktor Q) und der jeweiligen Entfernung
zur Wärmepumpe mit Hilfe von Formel 14 berechnet:
L L
= +
Aeq WAeq
F. 14
L Schalldruckpegel am Empfänger
Aeq
L Schallleistungspegel an der Schallquelle
WAeq
Q Richtfaktor (berücksichtigt die räumlichen Ab-
strahlbedingungen an der Schallquelle, z. B.
Hauswände)
r Abstand zwischen Empfänger und Schallquelle
Beispiele:
Die Berechnung des Schalldruckpegels soll mit den
nachfolgenden Beispielen für typische Aufstellsituatio-
nen von Wärmepumpen veranschaulicht werden. Aus-
gangswerte sind ein Schallleistungspegel von 61 dB(A)
und ein Abstand von 10 m zwischen Wärmepumpe und
Gebäude.
Q = 2
Bild 56 Frei stehende Außenaufstellung der Wärmepum-
pe, Abstrahlung in den Halbraum (Q = 2);
Bildquelle: „Leitfaden Schall" des bwp e.V.
L (10 m) 61 dB(A)
=
Aeq
L (10 m) 33 dB(A)
=
Aeq
Compress 7000i AW – 6 720 820 615 (2018/10)
 
Q

------------------------- -
10 log
 
2
4  r  
6 720 811 620-25.1O
 
2

---------------------------------------------- -
10 log
+
 
2
4  (10 m)  
Planung und Auslegung von Wärmepumpen
Q = 4
Bild 57 Wärmepumpe oder Lufteinlass/Luftauslass
(bei Innenaufstellung) an einer Hauswand,
Abstrahlung in den Viertelraum (Q = 4);
Bildquelle: „Leitfaden Schall" des bwp e.V.
L (10 m) 61 dB(A)
=
Aeq
L (10 m) 36 dB(A)
=
Aeq
Q = 8
Bild 58 Wärmepumpe oder Lufteinlass/Luftauslass
(bei Innenaufstellung) an einer Hauswand bei ein-
springender Fassadenecke, Abstrahlung in den
Achtelraum (Q = 8);
Bildquelle: „Leitfaden Schall" des bwp e.V
L (10 m) 61 dB(A)
=
Aeq
L (10 m) 39 dB(A)
=
Aeq
6 720 648 967-15.1il
 4 

---------------------------------------------- -
10 log
+
 
2
4  (10 m)  
6 720 648 967-16.1il
 
8

---------------------------------------------- -
10 log
+
 
2
4  (10 m)  
