Anlagenbeispiele
3.4

Compress 7000i AW, Inneneinheit AWMB, Warmwasserspeicher WH ... und ein ungemischter

Heiz-/Kühlkreis
PW2

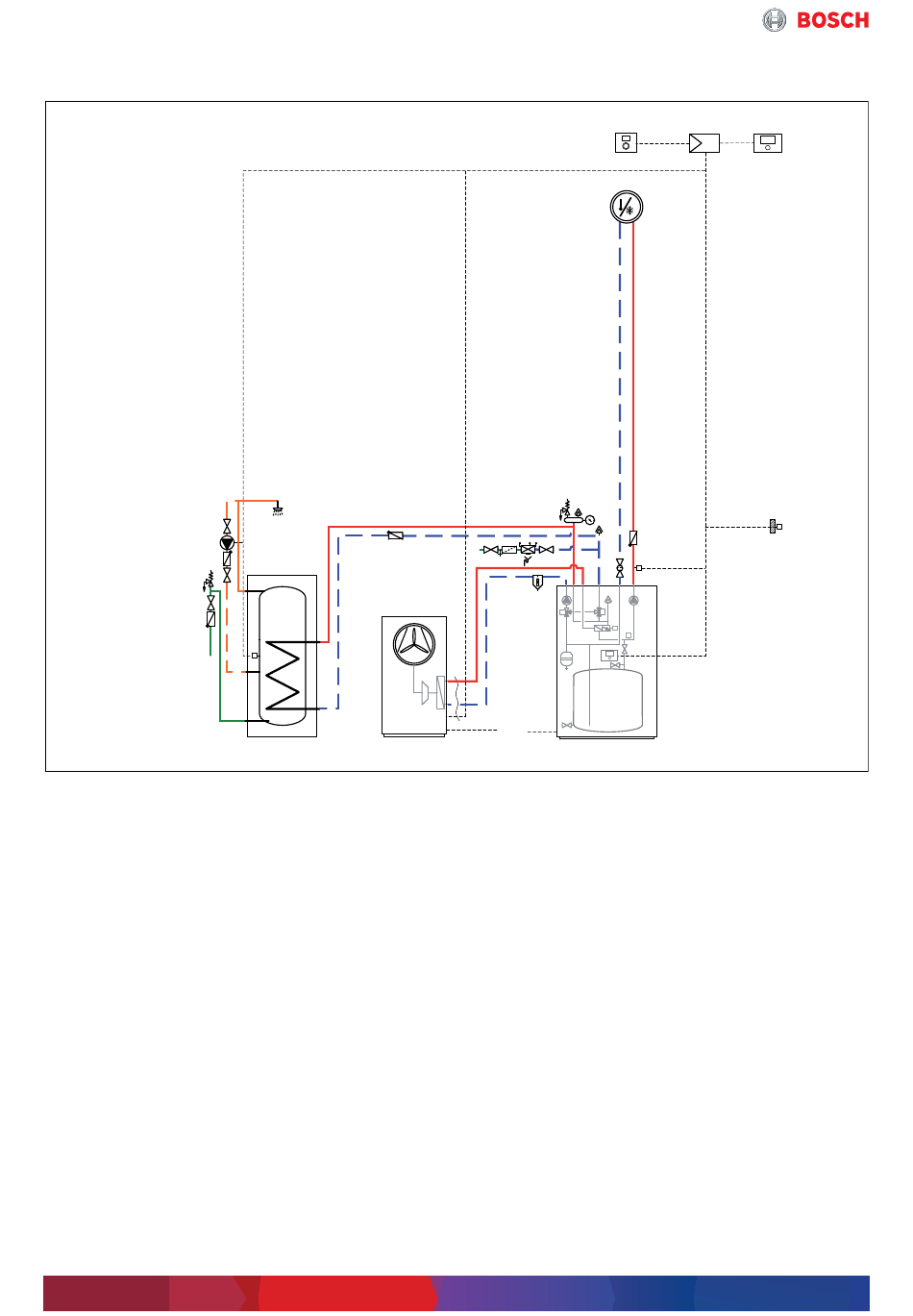

Bild 8 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[5] An der Wand
AWMB Inneneinheit mit Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MK2 Feuchtefühler
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T1 Außentemperaturfühler
TC1 Temperaturfühler im Vorlauf Wärme-
träger
TW1 Speichertemperaturfühler
WH ... Warmwasserspeicher
18
TW1
WH...
CS7000/7001iAW
CR 10 H
M M
TC1
400 /230 V AC
400V AC
AWMB
Compress 7000i AW – 6 720 820 615 (2018/10)
SEC 20 HPC 400
5 3 3
T1
MK2
PC1
6 720 878 136-01.1O
