Bosch Compress 7000i AW Planungsunterlage Seite 83

Variante 3 für CS7000iAW 13/17 IR-T
1010

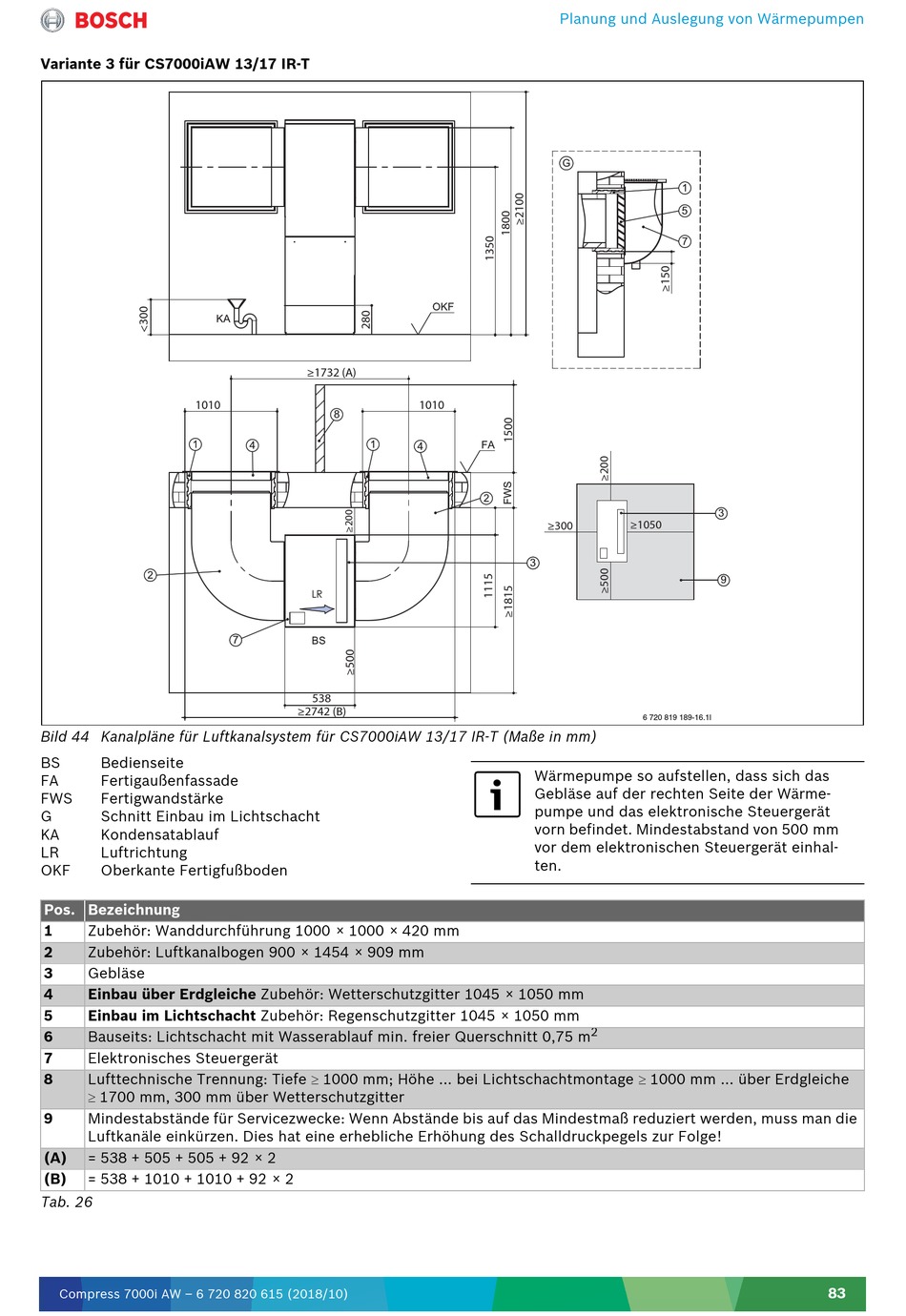

Bild 44 Kanalpläne für Luftkanalsystem für CS7000iAW 13/17 IR-T (Maße in mm)
BS Bedienseite
FA Fertigaußenfassade
FWS Fertigwandstärke
G Schnitt Einbau im Lichtschacht
KA Kondensatablauf
LR Luftrichtung
OKF Oberkante Fertigfußboden
Pos. Bezeichnung
1 Zubehör: Wanddurchführung 1000 × 1000 × 420 mm
Zubehör: Luftkanalbogen 900 × 1454 × 909 mm
2
Gebläse
3
Einbau über Erdgleiche Zubehör: Wetterschutzgitter 1045 × 1050 mm
4
Einbau im Lichtschacht Zubehör: Regenschutzgitter 1045 × 1050 mm
5
6 Bauseits: Lichtschacht mit Wasserablauf min. freier Querschnitt 0,75 m
7 Elektronisches Steuergerät
Lufttechnische Trennung: Tiefe 1000 mm; Höhe ... bei Lichtschachtmontage 1000 mm ... über Erdgleiche
8
1700 mm, 300 mm über Wetterschutzgitter
Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die
9
Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des Schalldruckpegels zur Folge!
(A) = 538 + 505 + 505 + 92 × 2
= 538 + 1010 + 1010 + 92 × 2
(B)
Tab. 26
Compress 7000i AW – 6 720 820 615 (2018/10)
≥1732 (A)
8
4
7
538
≥2742 (B)
Planung und Auslegung von Wärmepumpen
1010
4
≥300
3
Wärmepumpe so aufstellen, dass sich das
Gebläse auf der rechten Seite der Wärme-
pumpe und das elektronische Steuergerät
vorn befindet. Mindestabstand von 500 mm
vor dem elektronischen Steuergerät einhal-
ten.
5
3
≥1050
9
6 720 819 189-16.1l
2
83
