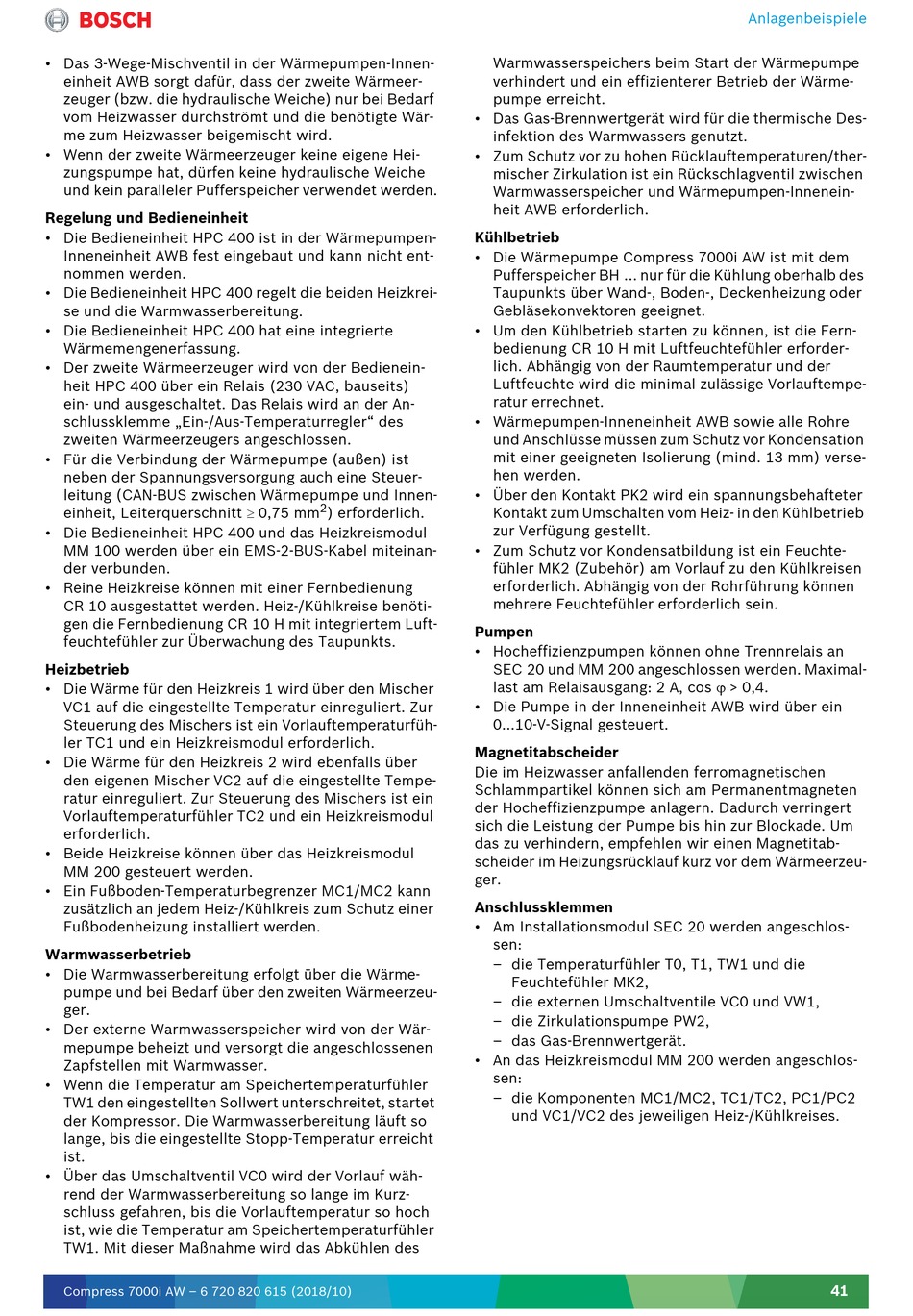

Bosch Compress 7000i AW Planungsunterlage Seite 41

• Das 3-Wege-Mischventil in der Wärmepumpen-Innen-
einheit AWB sorgt dafür, dass der zweite Wärmeer-
zeuger (bzw. die hydraulische Weiche) nur bei Bedarf
vom Heizwasser durchströmt und die benötigte Wär-
me zum Heizwasser beigemischt wird.
• Wenn der zweite Wärmeerzeuger keine eigene Hei-
zungspumpe hat, dürfen keine hydraulische Weiche
und kein paralleler Pufferspeicher verwendet werden.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWB fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 400 regelt die beiden Heizkrei-
se und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte
Wärmemengenerfassung.
• Der zweite Wärmeerzeuger wird von der Bedienein-
heit HPC 400 über ein Relais (230 VAC, bauseits)
ein- und ausgeschaltet. Das Relais wird an der An-
schlussklemme „Ein-/Aus-Temperaturregler" des
zweiten Wärmeerzeugers angeschlossen.
• Für die Verbindung der Wärmepumpe (außen) ist
neben der Spannungsversorgung auch eine Steuer-
leitung (CAN-BUS zwischen Wärmepumpe und Innen-
einheit, Leiterquerschnitt 0,75 mm
• Die Bedieneinheit HPC 400 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel miteinan-
der verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Die Wärme für den Heizkreis 1 wird über den Mischer
VC1 auf die eingestellte Temperatur einreguliert. Zur
Steuerung des Mischers ist ein Vorlauftemperaturfüh-
ler TC1 und ein Heizkreismodul erforderlich.
• Die Wärme für den Heizkreis 2 wird ebenfalls über
den eigenen Mischer VC2 auf die eingestellte Tempe-
ratur einreguliert. Zur Steuerung des Mischers ist ein
Vorlauftemperaturfühler TC2 und ein Heizkreismodul
erforderlich.
• Beide Heizkreise können über das Heizkreismodul
MM 200 gesteuert werden.
• Ein Fußboden-Temperaturbegrenzer MC1/MC2 kann
zusätzlich an jedem Heiz-/Kühlkreis zum Schutz einer
Fußbodenheizung installiert werden.
Warmwasserbetrieb
• Die Warmwasserbereitung erfolgt über die Wärme-
pumpe und bei Bedarf über den zweiten Wärmeerzeu-
ger.
• Der externe Warmwasserspeicher wird von der Wär-
mepumpe beheizt und versorgt die angeschlossenen
Zapfstellen mit Warmwasser.
• Wenn die Temperatur am Speichertemperaturfühler
TW1 den eingestellten Sollwert unterschreitet, startet
der Kompressor. Die Warmwasserbereitung läuft so
lange, bis die eingestellte Stopp-Temperatur erreicht
ist.
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist, wie die Temperatur am Speichertemperaturfühler
TW1. Mit dieser Maßnahme wird das Abkühlen des
Compress 7000i AW – 6 720 820 615 (2018/10)
• Das Gas-Brennwertgerät wird für die thermische Des-
• Zum Schutz vor zu hohen Rücklauftemperaturen/ther-
Kühlbetrieb
• Die Wärmepumpe Compress 7000i AW ist mit dem
• Um den Kühlbetrieb starten zu können, ist die Fern-
• Wärmepumpen-Inneneinheit AWB sowie alle Rohre
• Über den Kontakt PK2 wird ein spannungsbehafteter
2
) erforderlich.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
• Die Pumpe in der Inneneinheit AWB wird über ein
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
• An das Heizkreismodul MM 200 werden angeschlos-
Warmwasserspeichers beim Start der Wärmepumpe
verhindert und ein effizienterer Betrieb der Wärme-
pumpe erreicht.
infektion des Warmwassers genutzt.
mischer Zirkulation ist ein Rückschlagventil zwischen
Warmwasserspeicher und Wärmepumpen-Innenein-
heit AWB erforderlich.
Pufferspeicher BH ... nur für die Kühlung oberhalb des
Taupunkts über Wand-, Boden-, Deckenheizung oder
Gebläsekonvektoren geeignet.
bedienung CR 10 H mit Luftfeuchtefühler erforder-
lich. Abhängig von der Raumtemperatur und der
Luftfeuchte wird die minimal zulässige Vorlauftempe-
ratur errechnet.
und Anschlüsse müssen zum Schutz vor Kondensation
mit einer geeigneten Isolierung (mind. 13 mm) verse-
hen werden.
Kontakt zum Umschalten vom Heiz- in den Kühlbetrieb
zur Verfügung gestellt.
fühler MK2 (Zubehör) am Vorlauf zu den Kühlkreisen
erforderlich. Abhängig von der Rohrführung können
mehrere Feuchtefühler erforderlich sein.
SEC 20 und MM 200 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
0...10-V-Signal gesteuert.
sen:
– die Temperaturfühler T0, T1, TW1 und die
Feuchtefühler MK2,
– die externen Umschaltventile VC0 und VW1,
– die Zirkulationspumpe PW2,
– das Gas-Brennwertgerät.
sen:
– die Komponenten MC1/MC2, TC1/TC2, PC1/PC2
und VC1/VC2 des jeweiligen Heiz-/Kühlkreises.
