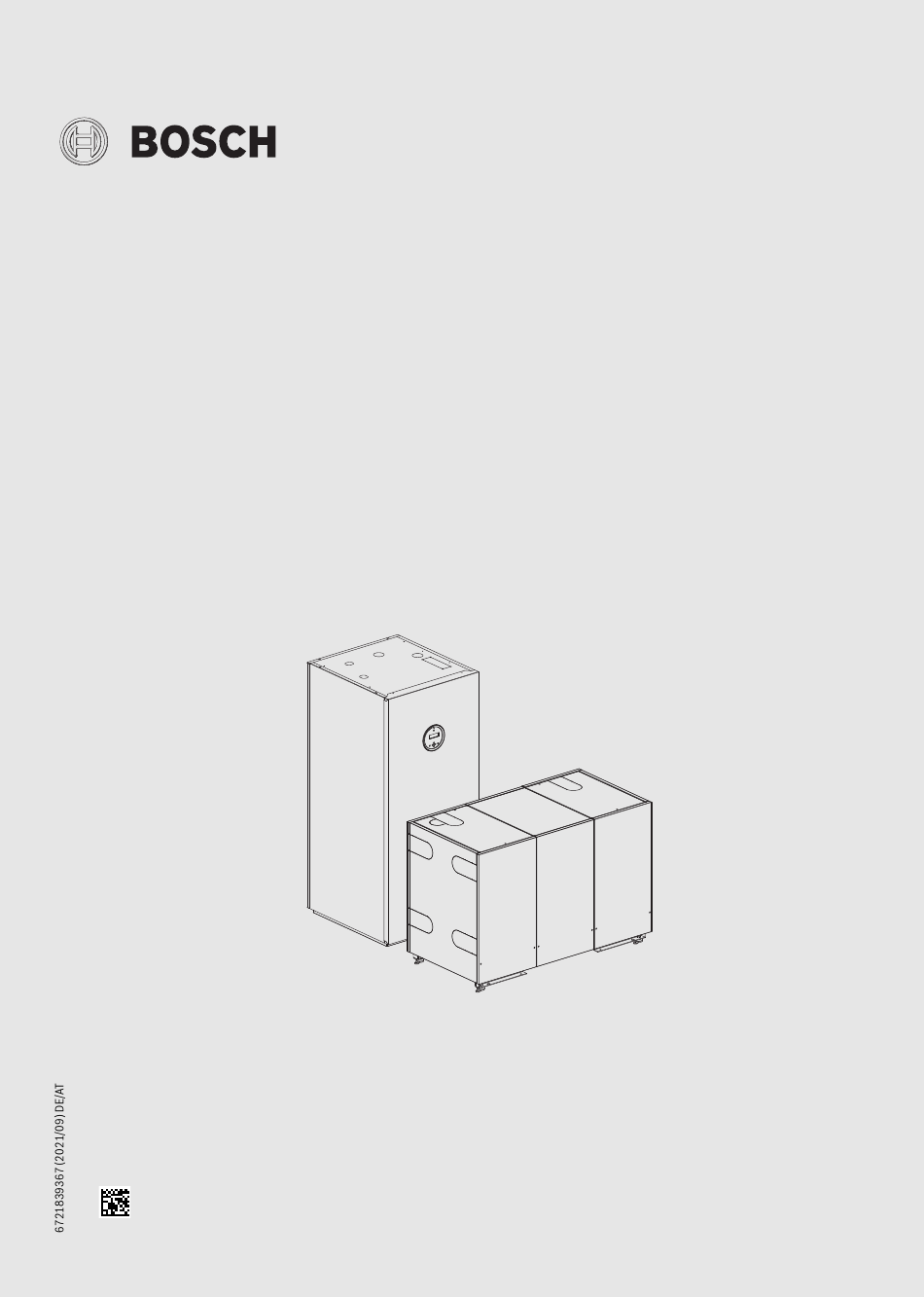

- Seite 1 Bedienungsanleitung Erdwärmepumpe für große Gebäude Compress 7000 LW 22-2 | 28-2 | 38-2| 48-2 | 54-2 | 64-2 | 72-2 | 80-2...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise Symbolerklärung Symbolerklärung und Sicherheitshinweise ....2 Symbolerklärung ....... 2 Warnhinweise Allgemeine Sicherheitshinweise . -
Seite 3: H Inspektion Und Wartung
Gerätes unterwiesen wurden und die daraus resul- Der vollständige Text der Konformitätserklärung ist im Internet verfüg- tierenden Gefahren verstehen. Kinder dürfen nicht mit bar: www.bosch-einfach-heizen.de. dem Gerät spielen. Reinigung und Betreiber-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durch- Bedienfeld geführt werden."... -
Seite 4: Button Return
Bedienfeld • Informationen zur Wärmepumpe anzeigen. ▶ Um zwischen den verfügbaren Menüs der Menüebene zu blättern, Taste oder drücken. • Menüs anzeigen, auf die Sie Zugriff haben. • Eingestellte Werte ändern. Navigation in den Menüs Button Return Bedienfeld Funktion Mit der Taste können Sie Folgendes tun: Zur nächsten Menüebene wechseln, in Menüs mit >. -
Seite 5: Bezeichnungen
Bedienfeld 2 Heizkurve Druckfühler Wert (V) Außen Vorlauf 0 - 5 Verdampfungsdruck 0 º 37° 0 - 5 Kondensationsdruck -5 º 38° 0 - 5 Einspritzdruck des Kältemittels Tab. 12 Heizkurve 2 Tab. 14 Druckfühler Die Ziffer 3 in 38° ist markiert. Taste drücken, um den Wert beizube- Umwälzpumpen halten und die Navigation fortzusetzen. -
Seite 6: Menüübersicht Mit Grundeinstellung
Menüübersicht mit Grundeinstellung Blockiert Der Kompressor wurde durch eine ausgelöste Si- 4 Kältem. Heißgas cherheitsfunktion gesperrt. Informationen kön- TR6 77,0° TR7 87,0° nen in der Installateurebene im Alarmverlauf JR1 3 abgerufen werden. TR 37.0° TR8 27,0° Externes Blockie- Der Kompressor wurde durch eine externe Rege- Tab. - Seite 7 Menüübersicht mit Grundeinstellung Einst. Grundeinstellung Bereich Wärmepum- 1 Raumtemperatur 1 Sommer/Winterbtr. 1 Sommerbetrieb Start: TL1 Außentemp 17 °C 180 min 2 Winterbetrieb Start: TL1 < 15 °C 300 min 3 Winterbetrieb Direktstart: TL1 < 7 °C ▶ Einstellen der Außentemperatur und der Verzögerung, die für den Übergang in den Sommerbetrieb gelten sollen. ▶...
-
Seite 8: Grundeinstellung
Menüübersicht mit Grundeinstellung Einst. Grundeinstellung Bereich Wärmepum- 1 Warmwasser Z1xVV Akt. Wert: ( °C) Start: 53 °C Stop: 57 °C Max. Temperatur: ( °C) Menüs für die Warmwasserfunktion werden nur bei Wärmepumpen angezeigt, die für die Warmwasserbereitung ein- gerichtet sind und über einen Warmwasserfühler verfügen. Hier werden die jeweils aktuelle Warmwassertemperatur sowie die Start- und Stopptemperaturen für die Warmwasserbereitung angezeigt. - Seite 9 Menüübersicht mit Grundeinstellung Einst. Grundeinstellung Bereich Wärmepum- Anzeige der Isttemperaturen und Sollwerte für installiertes Zubehör. ▶ Zur Navigation durch das angeschlossene Zubehör die Nummer des jeweiligen Zubehörs eingeben. ▶ Sollwert nach Bedarf einstellen. 1 Zubehör 2 Raumfühler Akt. Wert: ( °C) 2 Aktiver Raumfühl.
-
Seite 10: Heizkurve
Menüübersicht mit Grundeinstellung Einst. Grundeinstellung Bereich Wärmepum- 1 TCP/IP 1 IP Status 2 IP-Konfiguration 3 Einstellungen 2 Modbus 1 Modbus IP ▶ Adresse der Wärmepumpe festlegen. Jeder Wärmepumpe muss eine eindeutige Adresse zugeordnet sein. Diese Funktion wird verwendet, wenn eine Überwachung/Steuerung über externe Geräte (Dritte) erfolgt. Die Daten werden von allen überwachten Einheiten separat abgerufen. -
Seite 11: Wärmeanforderung
Menüübersicht mit Grundeinstellung Dabei ist es unerheblich, ob der Kompressor in Betrieb ist oder nicht. T0(˚C) Wenn TC0 unter der Starttemperatur von TW1 liegt, wird der Warmwas- serbedarf aktiviert. Wenn nicht, schaltet das 3-Wege-Ventil in den vor- hergehenden Modus. Der Warmwasserbedarf endet, wenn TC0 die eigene und die Abschalttemperatur von TW1 überschreitet. -
Seite 12: Wartung
• 6 Monate > 50 t CO -Äquivalent. lektorkreis. Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 13: Infos/Alarme
Infos/Alarme Bezeichnung der Kältemitteltyp Treibhauspotenti- -Äquivalent Originalfüllmenge Zusätzliche Gesamtmenge bei Einheit al (GWP) der Originalfüll- Füllmenge Inbetriebnahme menge [kgCO [kg] [kg] [kg] 22-2 R410A 2088 9.400 4.500 28-2 R410A 2088 10.300 4.950 38-2 R410A 2088 13.200 6.300 48-2 R410A 2088 15.700 7.500 54-2... -
Seite 14: A-Alarme
Infos/Alarme 8.6.1 A-Alarme Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkungen pumpe Kompr. Kompr. Zuheizer Betriebsfehler alle PC1 Sofort beheben! Gefahr von Frostschäden. Betriebsfehler Kompr. u. Zus.heiz. Sofort beheben! Gefahr von Frostschäden. Störung an Fühler T0 und TC2 Sofort beheben! Gefahr von Frostschäden. Fehler Sensor TW1 A, B Fehler am Vorlauftemperaturfühler in der Frisch- wasserstation (FWS). - Seite 15 Infos/Alarme Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkungen pumpe Kompr. Kompr. Zuheizer Hohe Temperatur TR7 Alle Der entsprechende C-Alarm wurde während der letzten 120 Minuten mehr als 1 Mal ausgelöst. Störungsursache vor dem Entriegeln beheben. Hoher Druck JR1 Alle Der entsprechende C-Alarm wurde mehr als 1 Mal ausgelöst.
- Seite 16 Infos/Alarme Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkungen pumpe Kompr. Kompr. Zuheizer Betriebsfehler alle PC1 Alle Sammelalarm (normal geschlossen) von der Zir- kulationspumpe des Kreises ohne Mischer. Hohe Temperatur TB0 Alle TB0 zeigt > 30 °C, Neustart bei < 29 °C. Z1: Zu- heizer darf starten.
-
Seite 17: C-Alarme
Infos/Alarme 8.6.3 C-Alarme Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkung pumpe Kompr. Kompr. Zuheizer Fehler Sensor T0 X (extern) Die Regelung basiert vorübergehend auf TC2. Als Temperatur wird im Display NaN angezeigt. Exter- ner Zuheizer wird deaktiviert, nicht jedoch der 3- stufige elektrische Zuheizer. - Seite 18 Infos/Alarme Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkung pumpe Kompr. Kompr. Zuheizer Niedrige Temperatur TB0 Alle Temperatur der eintretenden Sole (aus Erdboh- rung) liegt unter der Absicherungsgrenze. Zum Schutz des Kälte- und des Solekreises werden die Kompressoren abgeschaltet. Niedrige Temperatur TB1 Alle Temperatur der austretenden Sole (aus der Erd- bohrung) liegt unter der Absicherungsgrenze.
- Seite 19 Infos/Alarme Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkung pumpe Kompr. Kompr. Zuheizer Speicherbatterie austauschen Alle Die Speicherbatterie muss ausgetauscht werden. Ersatzbatterie CR2032: Wenn bei leerer Batterie der Strom ausfällt, wird die Software der Bedien- einheit einschließlich aller Einstellungen ge- löscht, d.
- Seite 20 Infos/Alarme Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkung pumpe Kompr. Kompr. Zuheizer Fehler Sensor TR8 Alle Nach Behebung des Fühlerfehlers tritt die Stö- rung erneut auf. Für die Temperatur wird im Dis- play NaN angezeigt. Fehler Sensor TR3 Alle Nach Behebung des Fühlerfehlers tritt die Stö- rung erneut auf.
-
Seite 21: Menüübersicht
Menüübersicht Alarm-/Infotext Wärme- Stopp Stopp Stopp Stopp Cat. Ursache/Anmerkung pumpe Kompr. Kompr. Zuheizer Ölausgleich Kompressor 2 Stopp für Ölausgleich. Kompressor 2 war länger als 4 Stunden im Dauerbetrieb, ohne dass Kompressor 1 lief. Alarm wird zurückgesetzt, wenn Kompressor 1 gestartet wurde oder aus anderem Grund nicht starten kann. - Seite 22 Menüübersicht – 1 Modbus IP – 3 BACnet – 1 BACnet 10 Installateur 11 Service 12 Werkseinstellung Compress 7000 LW – 6721839367 (2021/09)
- Seite 24 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
