Anlagenbeispiele
3.22
Compress 7000i AW, Inneneinheit AWB .., Gas-Brennwertgerät, Pufferspeicher B ...-6 ER,
Frischwasserstation FF 20, ein ungemischter und ein gemischter Heiz-/Kühlkreis
MS 100
3
9
PW2
FF 20

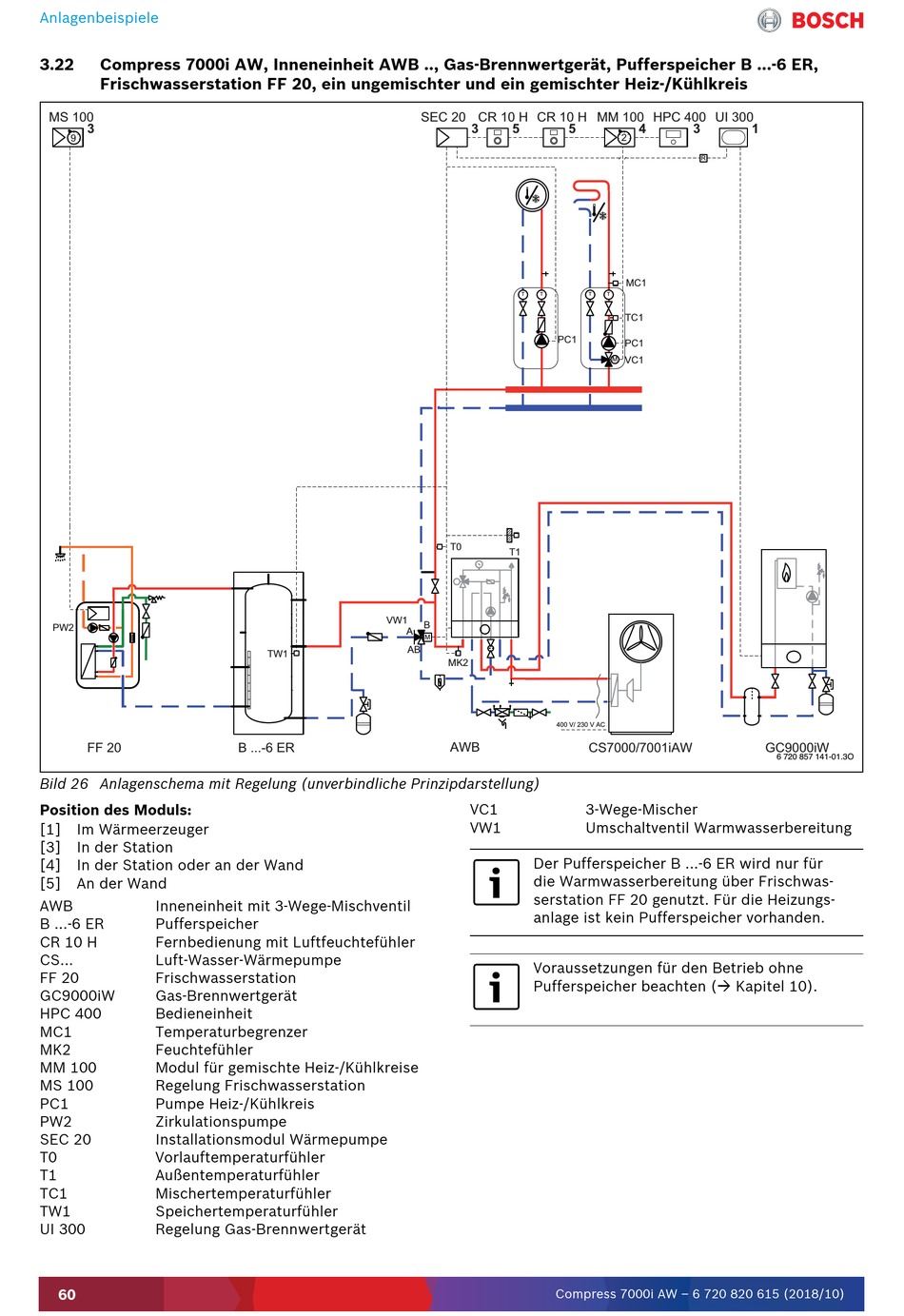

Bild 26 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1]
Im Wärmeerzeuger
[3]
In der Station
[4]
In der Station oder an der Wand
[5]
An der Wand
AWB
Inneneinheit mit 3-Wege-Mischventil
B ...-6 ER
Pufferspeicher
CR 10 H
Fernbedienung mit Luftfeuchtefühler
CS...
Luft-Wasser-Wärmepumpe
FF 20
Frischwasserstation
GC9000iW
Gas-Brennwertgerät
HPC 400
Bedieneinheit
MC1
Temperaturbegrenzer
MK2
Feuchtefühler
MM 100
Modul für gemischte Heiz-/Kühlkreise
MS 100
Regelung Frischwasserstation
PC1
Pumpe Heiz-/Kühlkreis
PW2
Zirkulationspumpe
SEC 20
Installationsmodul Wärmepumpe
T0
Vorlauftemperaturfühler
T1
Außentemperaturfühler
TC1
Mischertemperaturfühler
TW1
Speichertemperaturfühler
UI 300
Regelung Gas-Brennwertgerät
60
VW1
A
AB
TW1
B ...-6 ER
SEC 20
CR 10 H
CR 10 H
3
5
5
T
T
T
PC1
T0
T1
B
M
MK2
400 V/ 230 V AC
AWB
CS7000/7001iAW
VC1
3-Wege-Mischer
VW1
Umschaltventil Warmwasserbereitung
Der Pufferspeicher B ...-6 ER wird nur für
die Warmwasserbereitung über Frischwas-
serstation FF 20 genutzt. Für die Heizungs-
anlage ist kein Pufferspeicher vorhanden.
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
Compress 7000i AW – 6 720 820 615 (2018/10)
MM 100
HPC 400
UI 300
4
3
1
2
R
MC1
T
TC1
PC1
VC1
M
GC9000iW
6 720 857 141-01.3O
