Anlagenbeispiele
3.11 Compress 7000i AW, Inneneinheit AWE .., Warmwasserspeicher WH ..., ein ungemischter und
ein gemischter Heiz-/Kühlkreis

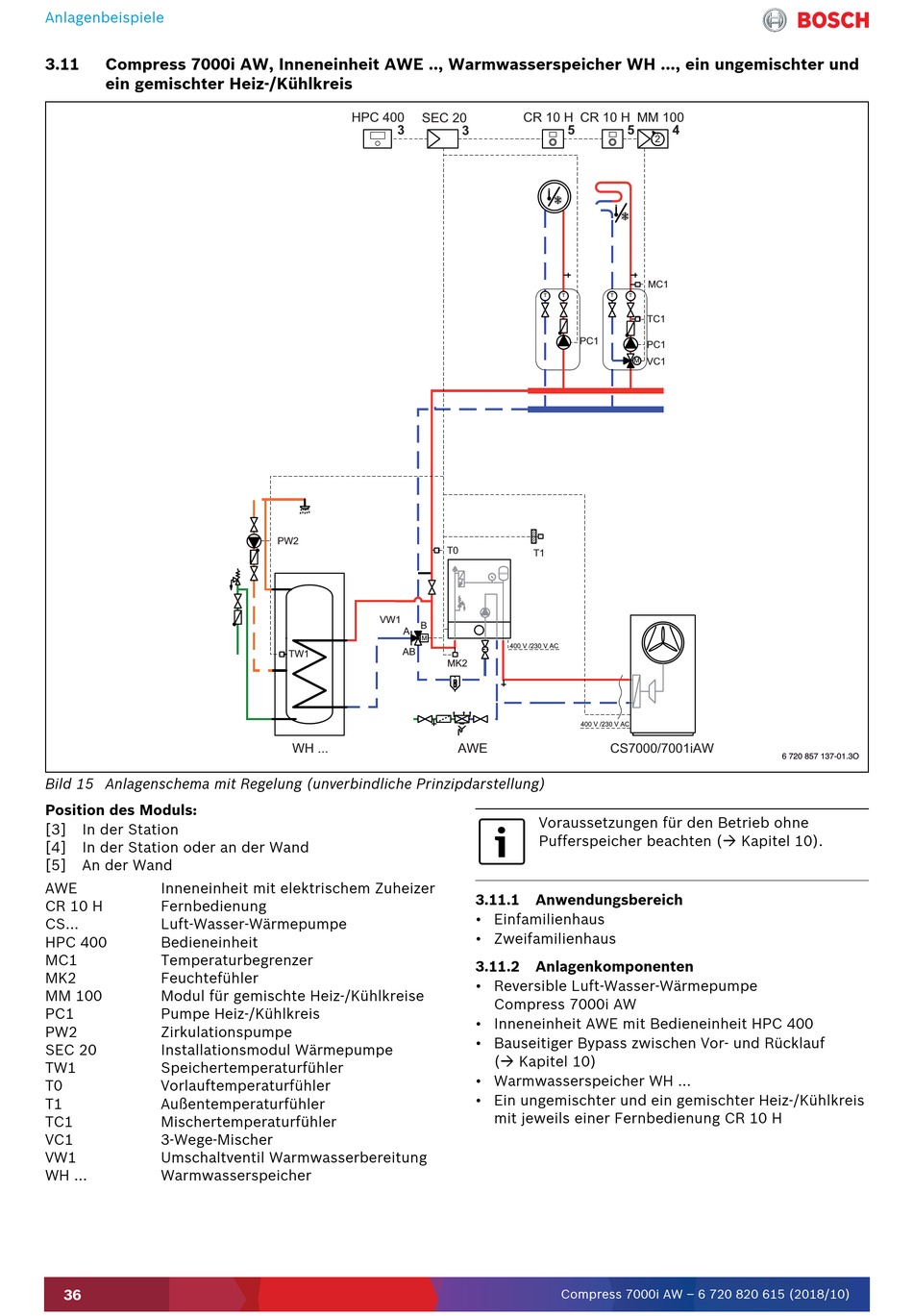

Bild 15 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWE Inneneinheit mit elektrischem Zuheizer
CR 10 H Fernbedienung
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TW1 Speichertemperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
WH ... Warmwasserspeicher
36
HPC 400 SEC 20
3
PW2
T0
VW1
B
A
M
AB
TW1
MK2
WH ...
CR 10 H CR 10 H
3 5 5
T T T T
PC1
T1
400 V /230 V AC
400 V /230 V AC
AWE CS7000/7001iAW
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
3.11.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.11.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWE mit Bedieneinheit HPC 400
• Bauseitiger Bypass zwischen Vor- und Rücklauf
( Kapitel 10)
• Warmwasserspeicher WH ...
• Ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
Compress 7000i AW – 6 720 820 615 (2018/10)
MM 100
4
2
MC1
TC1
PC1
VC1
M
6 720 857 137-01.3O
