4.8.11 Hydraulische und elektrische Verbindungen zwischen Wärmepumpeneinheit und Inneneinheit
1
2

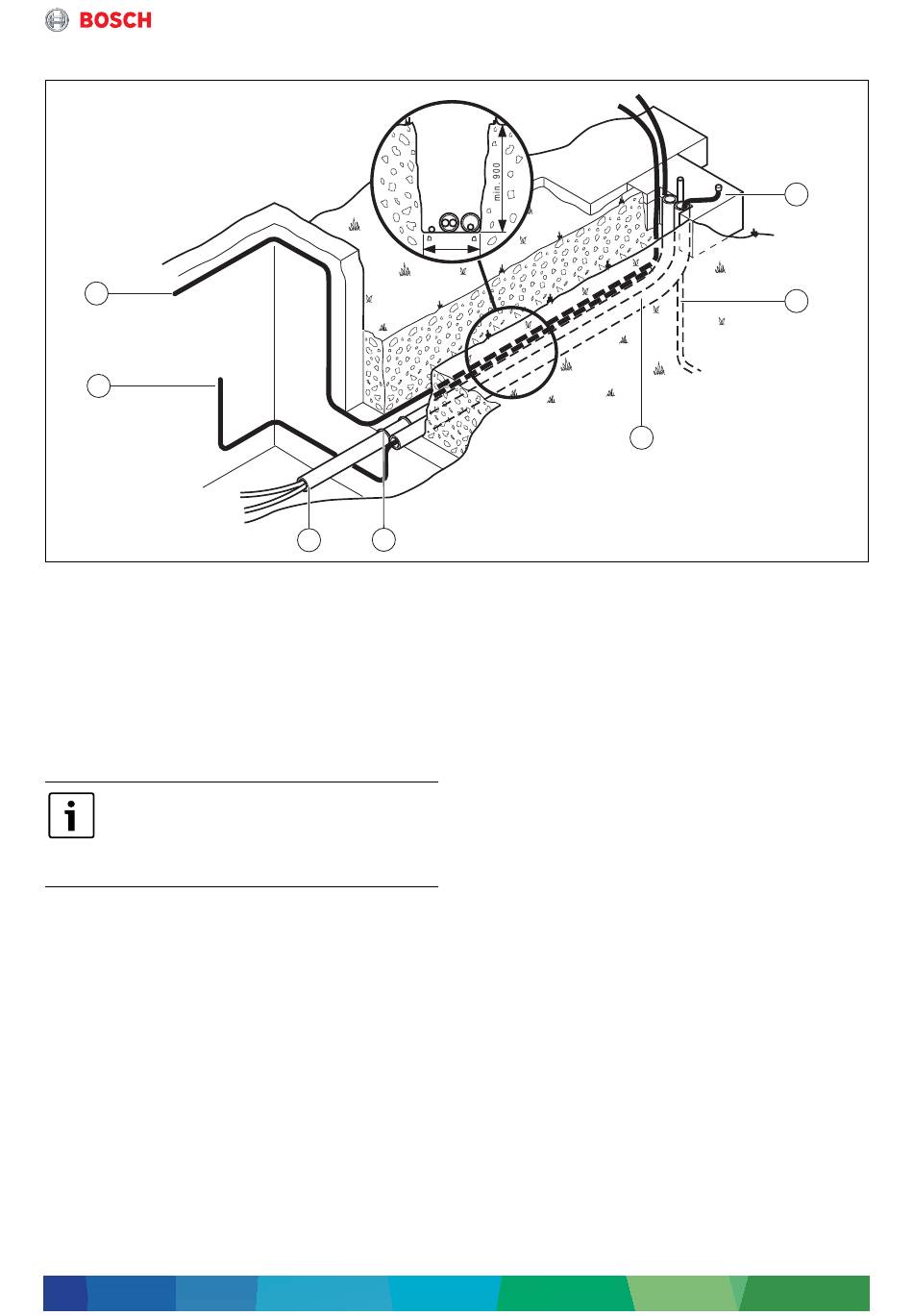

Bild 52 Hydraulische und elektrische Verbindungen bei Außenaufstellung (Maße in mm)
[1] Hauptanschluss
1-phasig: CS7001iAW 5 OR-S, CS7000iAW 7/9 OR-S
3-phasig: CS7000iAW 13/17 OR-T
[2] CANbus-LIYCY-Kabel (TP) 2 × 2 × 0,75 mm
gleichwertig
[3] Zusätzliche 230-V-Leitung
[4] Schutzrohr für CAN-BUS (Mindestabstand 100 mm
zu spannungsführenden elektrischen Leitungen)
[5] Dichtung für Vor- und Rücklaufrohr
[6] Vor- und Rücklauf
Rohre und Anschlusskabel werden zwischen
Haus und Fundament in einem Durchlass
verlegt. Die Entfernung zwischen Außen-
und Inneneinheit darf maximal 30 m betra-
gen.
