Solarmodul - Bosch Compress 7000i AW Planungsunterlage

Funktionsmodule für die Erweiterung des Regelsystems
7.3

Solarmodul

7.3.1 Solarmodul MS 100

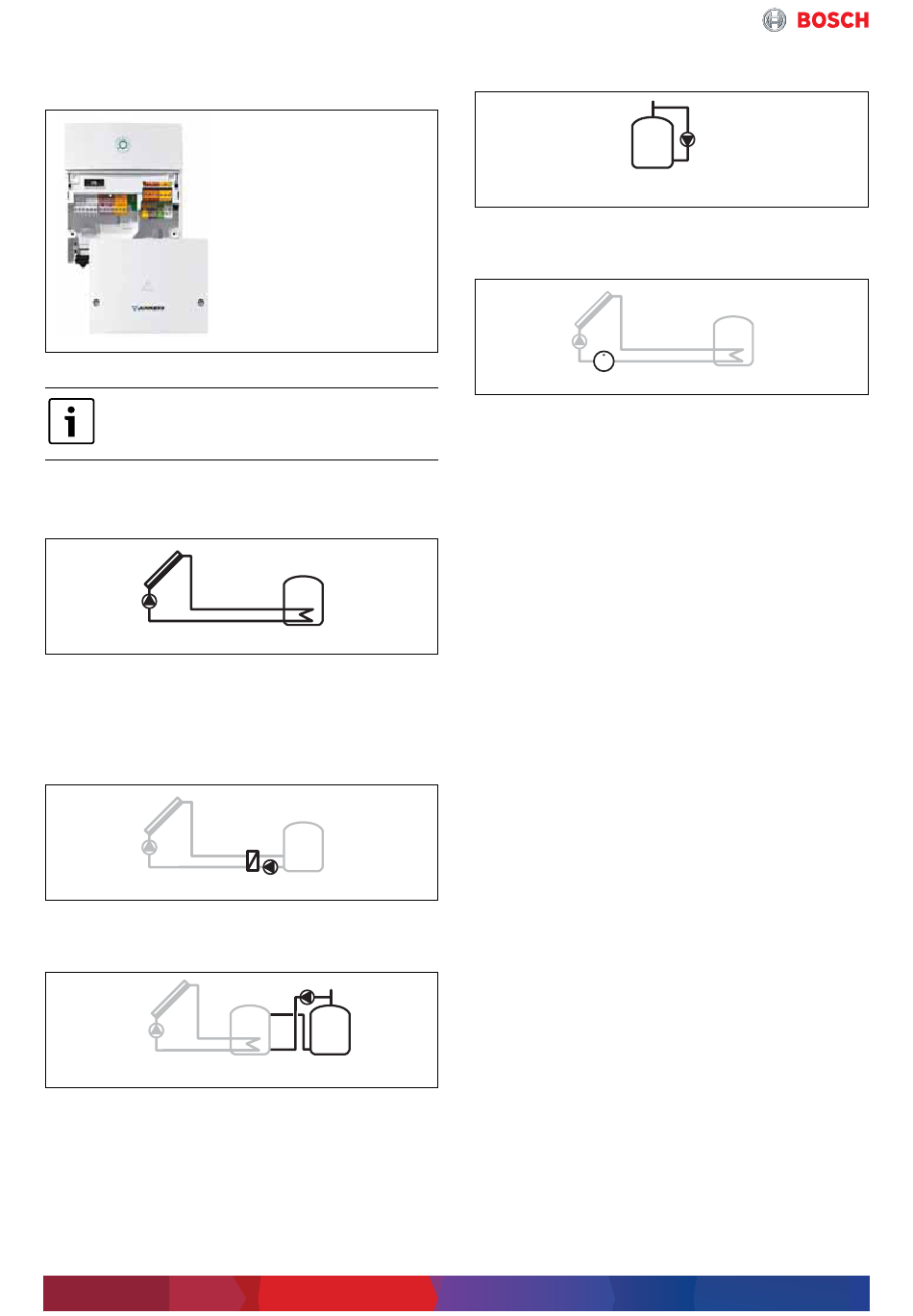

Bild 150 Solarmodul MS 100
Hinweise zum elektrischen Anschluss finden
Sie in der Installationseinleitung.
Verwendung
• Das Solarmodul MS 100 ist ein Reglermodul für ein
Basis-Solarsystem.
Bild 151 Solarsystem(1)
Basis Solarsystem
• Durch Hinzufügen von Funktionen zum Solarsystem
wird die gewünschte Solaranlage zusammengestellt.
Es können nicht alle Funktionen miteinander kombi-
niert werden.
Bild 152 Ext. Wärmetauscher Sp. 1(E)
Solarseitig externer Wärmetauscher
an Speicher 1
Bild 153 Umladesystem(I)
Umladesystem mit solar beheiztem
Vorwärmspeicher zur Warmwasserbereitung
168
6 720 811 619-06.1O
6 720 647 922-17.2O
6 720 647 922-22.2O
6 720 647 922-26.2O
Bild 154 Therm.Des./Tägl.Aufheiz.(K)
Thermische Desinfektion zur Vermeidung von Le-
gionellen
V
Bild 155 Wärmemengenzählung(L)
Durch Auswahl des Wärmemengenzählers kann
die Ertragsermittlung eingeschaltet werden.
• Es ist maximal ein Modul MS 100 pro Anlage möglich.
• Die interne Kommunikation mit dem Installationsmo-
dul SEC 20 erfolgt über Daten-BUS EMS 2.
Funktionen und Eigenschaften
• Geeignet für Hocheffizienzpumpen.
• Inbetriebnahme und Bedienung über Bedieneinheit
HPC 400.
• Betriebs- und Störungsanzeige über LED.
• Codierte und farblich gekennzeichnete Stecker.
• Ermittlung des Solarertrags auf Grundlage von Er-
tragsparametern der Anlage (rechnerisch) oder mit
WMZ-Set (Volumenstrommessung und Erfassung von
Vor- und Rücklauftemperatur).
• Integrierte SolarInside-ControlUnit. Solaroptimierung
für Warmwasserbereitung und Heizbetrieb.
• Vakuumröhren-Funktion („Pumpenkick").
Schnittstellen
• 3 Temperaturfühlereingänge.
• 1 Ausgang PWM/0...10 V.
• 2 Pumpenausgänge 230 V.
• 1 Anschluss BUS-System EMS 2.
• 1 Eingang Volumenstrom (WMZ-Set).
Montage
• Wandinstallation, Hutschieneninstallation möglich.
Lieferumfang
• Solarmodul MS 100.
• 1 Kollektortemperaturfühler TS1 (NTC 20 K, Ø 6 mm).
• ein Speichertemperaturfühler TS2 (NTC 12 K,
Ø 6 mm).
• Installationsmaterial.
• Technische Dokumentation.
